DN 600.500 Uztvērējaka (gūlija)

Teleskopiska caurule ar apaļu vai kantainu vāku D400

Pievienojumi DN/OD 110, 160, 200, 250, 315, 400 mm
DN 600.500 Uztvērējaka (gūlija)

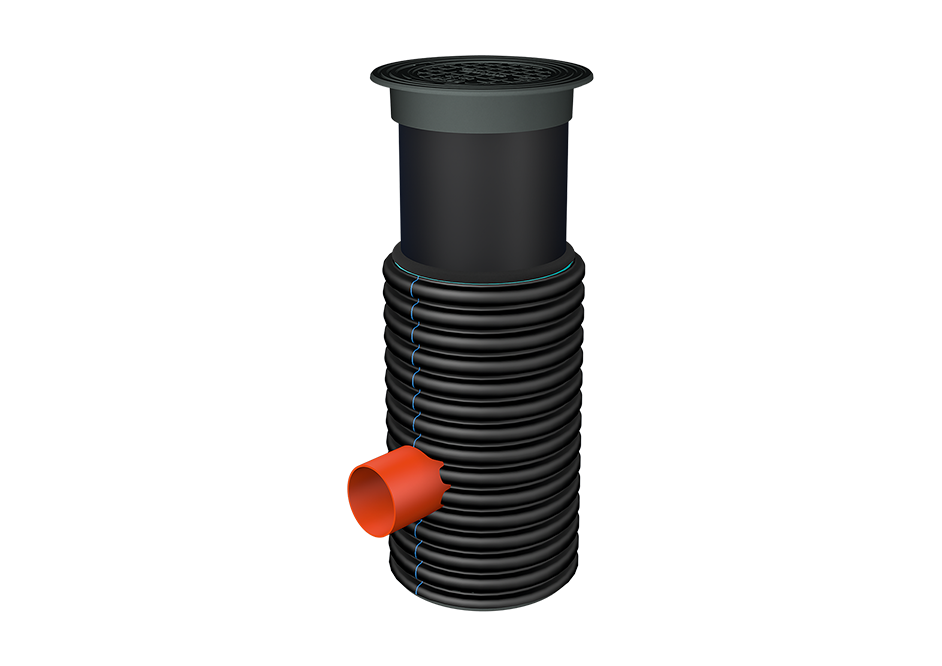

Uztvērējaka (gūlija) ar nosēddaļu DN 600 [mm]. Teleskopisks risinājums ar D400 klases pārsedzi.

  • Iespējamie pievienojumi pamatnei- 90° .. 270°
  • Pievienojumu DN/OD 110 .. 400 [mm]
  • Teleskopiska caurule DN 500 [mm]
  • Nosēddaļas tilpums*: 166 [dm³]
    *standarta izpildījumā, pēc pasūtījuma iespējams izgatavot nosēddaļu ar citu tilpumu (vai bez tās)
  • Priekšrocības

    Produkta kalpošanas ilgums ≥ 50 gadiem

    Augsta elastība un prognozējama reakcija pret jebkādām grunts kustībām - NEKĀDU PLAISU

    Ūdensnecaurlaidīgs > 0.5 bar

    Noturīgs pret notekūdeņos un gruntī sastopamo agresīvo vielu iedarbību

    Piekļuves atveres diametrs ļauj ērti un ātri uzturēt un apkalpot kanalizācijas tīklus

  • Pielietojums
    Daudzstāvu dzīvojamo māju pagalmi
    Stāvlaukumi un auto novietnes
    Celiņie gājēju un velosipēdu kustībai
    Stadioni un sporta kompleksi
    Ceļu konstrukcijas (ar un bez satiksmes slodzes)
  • Sastāvdaļas
    DN 600.500 Uztvērējaka (gūlija)
    Pieslēgumi OUT 0°
    DN/OD [mm] 110 / 160 / 200 / 250 / 315 / 400*
    *pieslēgumi līdz DN/OD 200 mm var tikt veidoti iegriežoties šahtā ar kroņurbi un izmantojot pieslēgšanās blīvgumiju, bet pieslēgumi virs DN/OD 200 mm jāveic ar piemetinātu pieslēguma pāreju.
  • Tehniskā informācija
    Akas izbūve:
    • Minimālais izbūves dziļums: 1.4 [m]

    • Maksimālais izbūves dziļums līdz 6.0 [m], ja gruntsūdeņu līmenis ir vismaz 2.0 [m] no virsmas. Ja gruntsūdeņu līmenis sakrīt ar virsmu, tad maksimālais izbūves dziļums nepārsniedz 5.0 [m], atbilstoši standarta LVS EN 13598-2 prasībām.

    • Aku pielietojuma zonas kods: U (paredzētas izbūvei gruntī ārpus ēku konstrukcijām)

    Akas pārsedzes risinājums:
    • Apaļa kaļamā ķeta lūkas pārsedze (rāmis ar režģi), DN 500 [mm], izbūves klase D400 (40t) atbilst LVS EN 124-2 prasībām

    • Kantaina kaļamā ķeta lūkas pārsedze (rāmis ar režģi), 500x500 [mm], izbūves klase D400 (40t) atbilst LVS EN 124-2 prasībām

    Teleskopiskais risinājums:
    • Teleskopiskā polietilēna (PE) gludsienu caurule DN/OD 500 [mm], augstums 0.75 [m], atbilst LVS EN 12201-2 un LVS EN 14802 standartu prasībām

    • Gumijas manžete DN 600/500 un gumijas blīvgredzens DN 600 [mm] atbilst LVS EN 681-1/A3 un LVS EN 1277 standartu prasībām

    Akas šahtas un pamatnes risinājumi:
    • Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 600 [mm] atbilst LVS EN 13476-3 un LVS EN 14802 standartu prasībām

    • Polipropilēna (PP) uztvērējakas pamatne, tips CR-CT, DN 600 [mm], atbilst LVS EN 13476-3 prasībām

    Atbilstoši ISO/TR 10358 un ISO/TR 7620, akas sastāvdaļas, kā arī blīvējošie elementi (blīvgredzeni un gumijas manžetes) ir ķīmiski noturīgas videi no pH 2 līdz pH 12.

  • Lejupielādes

    EVOSAN, EVOSAN RF un EVORAIN Katalogs LV

    Katalogs un tehniskā informācija

    Lejupielādēt

    RIGID MULTI un MONO Katalogs LV

    Sadzīves un lietus notekūdeņu pašteces kanalizācijas sistēmas

    Lejupielādēt
  Produkts Kods
  Akas pārsedzes
Apaļa kaļamā ķeta lūkas pārsedze (rāmis ar režģi), DN 500 [mm], D400 820211500SL7300024
Kantaina kaļamā ķeta lūkas pārsedze (rāmis ar režģi), 500x500 [mm], D400 820212500SL7300024
  Gružu uztvērēji
Gružu uztvērējspainis, polietilēns (PE), h=260 [mm] 8150994500077000DS
  Teleskopiskā caurule
Polietilēna (PE) gludsienu caurule, DN/OD 500 [mm], SDR 33, 0.75 [m] 81104550000000J100
  Gumijas manžete
Gumijas manžete DN 600/500 815208650000000000
  Akas šahta
Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 600 [mm], bez pievienojumiem, ar piemetinātu pamatni, h=2 [m] 903060060090020
Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 600 [mm], bez pievienojumiem, ar piemetinātu pamatni, h=3 [m] 903060060090030
  Akas pamatne
Polipropilēna (PP) uztvērējakas pamatne, tips CR-CT, DN 600 [mm], KN 815053000000000231
  Aksesuāri / Piederumi


Atvērt

Pāreja / akas pieslēgums DN 110 [mm] 8090201100000G0200
Pāreja / akas pieslēgums DN 160 [mm] 8090201600000G0200
Pāreja / akas pieslēgums DN 200 [mm] 8090202000000G0200

Atvērt

GIGAPIPE pieslēguma blīvgumija DN 110 [mm] 8092071103G0000046
GIGAPIPE pieslēguma blīvgumija DN 160 [mm] 8092071606G0000046
GIGAPIPE pieslēguma blīvgumija DN 200 [mm] 8092072006G0000046
  Kroņurbis pēc pieprasījuma

Produktu attēliem ir informatīvs raksturs.
To lielums un krāsa var atšķirtiem no attēlotajiem.
