EVODRAIN HARD PP 120° (MP)

Daudzfunkcionāls (MP), DIN 4262-1, LVS EN 13476-3

SN8 vai SN16 [kN/m²], DN/OD 200, 250, 315, 400 [mm]; DN/ID 300, 400, 500 [mm]
EVODRAIN HARD PP 120° (MP)
EVODRAIN HARD PP 120° (MP)
EVODRAIN HARD PP 120° (MP)
EVODRAIN HARD PP 120° (MP)
EVODRAIN HARD PP 120° (MP)
EVODRAIN HARD PP 120° (MP)
EVODRAIN HARD PP 120° (MP)


EVODRAIN HARD PP ir stingras drenāžas caurules no polipropilēna (PP) materiāla. Atbilstoši DIN 4262-1 klasifikācijai, šī caurule ir R2 tipa - dubultsienu ar gofrētu (profilētu) ārējo sieniņu un gludu iekšējo sieniņas virsmu .

  • Pieejamie izmēri:
    • DN/OD 200, 250, 315, 400 [mm]
    • DN/ID 300, 400, 500 [mm]
  • Nominālā aploces stinguma klase SN8 vai SN16 [kN/m²]
  • (MP) veida: daudzfunkcionāla caurule 120° perforācija

MP veida ≤120° perforētai daudzfunkcionālai caurulei ieplūdes perforējuma atvērumi pie caurules virsas ir izvietoti simetriski attiecībā pret caurules vertikālo asi max ≤120° zonā, bet teknes zona - apakšējā daļa, kuru izmanto ieplūstošā ūdens savākšanai un transportēšanai pa to, nav perforēta.

  • Priekšrocības
    Īpaši piemērota infrastruktūras objektiem, kur ir jāiztur augstas transporta slodzes (ceļu būve, ostas, lidostas)!
    Pieejamas dažādas SN klases (SN8, 16), caurules var izmantot visdažādākajos būvobjektos, ar visaugstākajām transporta slodzēm!
    R2 tipa caurule nodrošina izcilus izturības parametrus un teicamas hidrauliskās īpašības ar gludu iekšējo virsmu!
    Ir iespējama tīrīšana ar augstspiediena ūdens strūklu.
    Augstākās kvalitātes industriāli ražoti drenāžas atvērumi.
  • Pielietojums

    Lauka drenāža

    Drenāžai zemesgabalos, kur gruntsūdeņu ieguluma dziļums ir mazāks par nosusināšanas normu, t.i. zemesgabaliem, kuriem augsta gruntsūdeņu līmeņa dēļ pavasara periodā augsnes virskārta nespēj novadīt lieko mitrumu, kā arī augsta gruntsūdeņu līmeņa dēļ tiek bojātas pazemes inženiertehniskās būves, ceļi u.tml.

    Drenāžas sistēmas EVODRAIN HARD PP R2 tipa SN16 klases caurules ir pielietojamas šādām instalācijām:

    Lauksaimniecībā, mežsaimniecībā, parkos un kūdru atradnēs
    Būvlaukuma pagaidu drenāžas sistēmas izveidei
    Sporta (stadionu) kompleksu un to teritoriju būvniecibā
    Celiņu būvniecībā (gājēju ietvju, trotuāru, veloceliņu u.c.)
    Atkritumu poligonu teritorijā (virsējo gruntsūdeņu novadīšanā)
    Satiksmes ceļu būvniecibā (ar un bez transporta slodzes)
    Lidostas teritorijas infrastruktūrā
    Ostu, doku un piestātņu infrastruktūrā

    Blīvgredzenus uzglabāt ievērojot ISO 2230 un LVS EN 681-1/A3 D standartu prasības.

    Izbūve veicama saskaņā ar LVS EN 1610; LVS CEN/TR 1046.

  • Tehniskā informācija

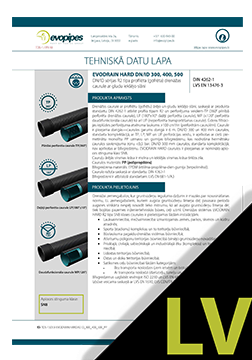

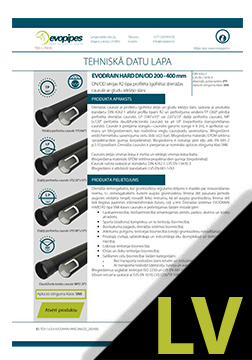

    EVODRAIN HARD PP SN8 DN/OD sistēma TDS LV

    Produkta tehniskā datulapa

    Lejupielādēt
    EVODRAIN HARD PP SN8 DN/OD sistēma TDS LV
    • Ražotas atbilstoši DIN 4262-1, LVS EN 13476-3
    • Pieejamie izmēri:
      • DN/OD 200, 250, 315, 400 [mm]
      • DN/ID 300, 400, 500 [mm]
    • Aploces stingums SN8 vai SN16 [kN/m²]
    • Aploces elastīgums RF30
    • Triecienizturība noteikta pie 0°C
    • Caurules garums stangā: 6 [m]
    • (MP) veida: daudzfunkcionāla caurule 120° perforācija

    EVODRAIN HARD PP caurules DN/OD 200-400 [mm] un DN/ID 300, 400 [mm] ir aprīkotas ar piemetinātu dubultuzmavu un blīvgredzeniem, kas nodrošina vieglu cauruļvadu savienošanu. Iekļautie blīvgredzeni veido hermētisku savienojuma vietu (līdz ≥0,5 bar). Blīvgredzena materiāls: EPDM (etilēna-propilēna-dien gumija (terpolimēra)). Blīvgredzens ir noturīgs pret eļļu¹ atb. EN 681-2 p.5.10 prasībam.


    ¹ Atbilstība noteikta ar "Apjoma izmaiņām eļļā" testu saskaņā ar ISO 1817.



    DN/ID 500 EVODRAIN HARD PP caurulēm ir integrēta polipropilēna uzmava. Lai droši savienotu šīs caurules un iegūtu hermētisku savienojuma vietu ir jāizmanto blīvgredzeni, kuri montējami uz caurulēm pirms izbūves veikšanas (būvdarbu vietā).

    Caurules izmēri
    Parametrs DN DN/OD
    200
    DN/OD
    250
    DN/OD
    315
    DN/OD
    400
    DN/ID
    300
    DN/ID
    400
    DN/ID
    500
    Iekšējais Ø [mm] 174.6 215.9 274.1 349.8 298.3 395.8 495
    Garums [m] 6 6 6 6 6 6 6
    Ūdens ieplūdes atvērumu laukums [cm2/m] ≥ 50 ≥ 50 ≥ 50 ≥ 100 ≥ 50 ≥ 50 ≥ 50
    Caurules pieļaujamie skalošanas (tīrīšanas) parametri:
    • Maksimālais spiediens: 120 [bar]
    • Caurplūde: 80 [l/min]
  • Sertifikāti

    EVODRAIN un MULTI UV-10 Sertifikāts LV

    Atbilstības sertifikāts (Bureau veritas)

    Lejupielādēt
    EVODRAIN un MULTI UV-10 Sertifikāts LV

EVODRAIN HARD PP 120° (MP)

Daudzfunkcionāls (MP), DIN 4262-1, LVS EN 13476-3

SN8 vai SN16 [kN/m²], DN/OD 200, 250, 315, 400 [mm]; DN/ID 300, 400, 500 [mm]
Lejupielādes

EVODRAIN Katalogs LV

EVODRAIN Drenāžas sistēma katalogs un tehniskā informācija

Lejupielādēt
EVODRAIN Katalogs LV

EVODRAIN un MULTI UV-10 Sertifikāts LV

Atbilstības sertifikāts (Bureau veritas)

Lejupielādēt
EVODRAIN un MULTI UV-10 Sertifikāts LV

EVODRAIN HARD PP SN8 DN/OD sistēma TDS LV

Produkta tehniskā datulapa

Lejupielādēt
EVODRAIN HARD PP SN8 DN/OD sistēma TDS LV

Aprēķini

Pašteces hidraulika

Caurplūdes un plūsmas ātruma aprēķini pašteces sistēmām (Colebrook White)

Pašteces notekūdeņu cauruļu izbūves dziļums

Pieļaujamie izbūves dziļumi un deformācijas aprēķini

Pasūtījuma informācija

DN Iepakojums [m] SN [kN/m²] Kods
DN/OD sērijas caurules
200 192 8 6024120006000F0823C
16 pēc pieprasījuma
250 48 8 6024125006000F0823C
16 pēc pieprasījuma
315 36 8 6024131506000F0823C
16 pēc pieprasījuma
400 18 8 6024140006000F0823C
16 pēc pieprasījuma
DN Iepakojums [m] SN [kN/m²] Kods
DN/ID sērijas caurules
300 36 8 pēc pieprasījuma
16 pēc pieprasījuma
400 12 8 60241I0406000F0820C
16 pēc pieprasījuma
500 12 8 pēc pieprasījuma
16 pēc pieprasījuma
DN/ID cauruļu blīvgredzeni
500 1 - 809025500000000096

Produktu attēliem ir informatīvs raksturs.
To lielums un krāsa var atšķirtiem no attēlotajiem.
