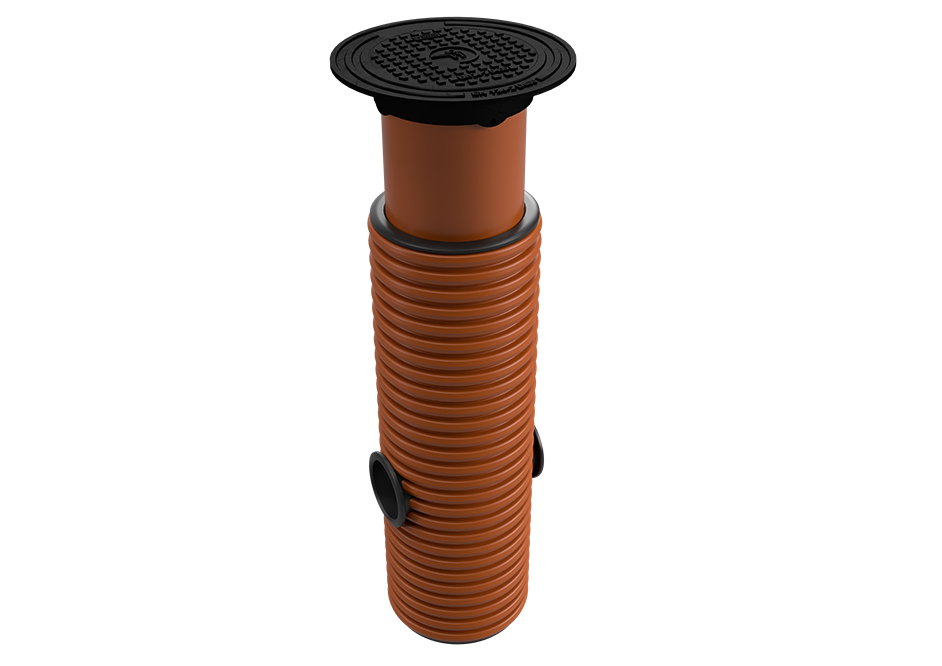

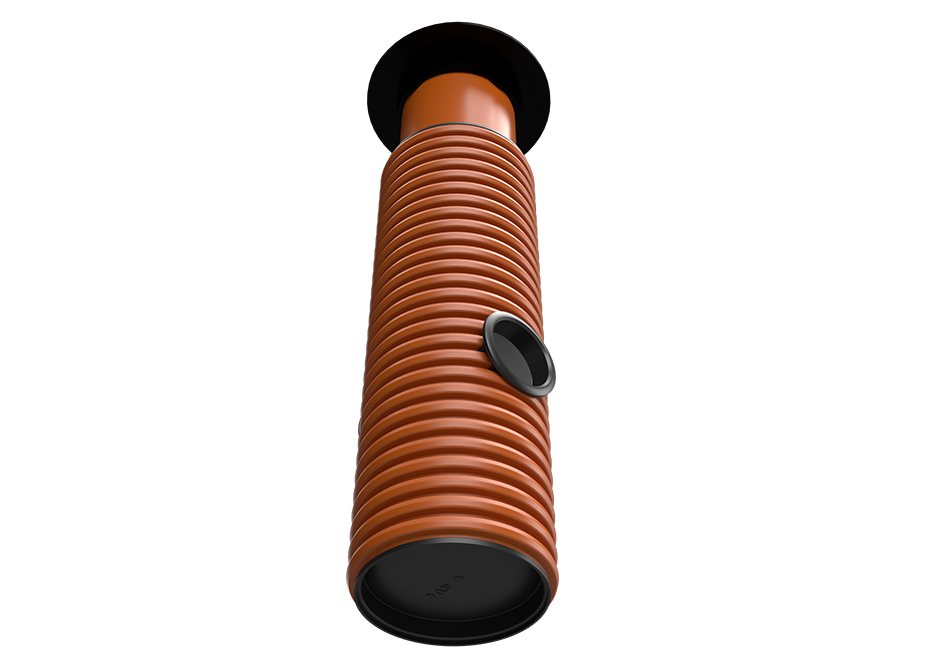

CRS 400/315D
Teleskopisks risinājums ar D400 klases pārsedzi
Pievienojumi DN/OD 110, 160, 200, 250 mm
DN/OD 400 [mm] drenāžas aka ar nosēddaļu teleskopisks risinājums ar D400 klases pārsedzi.
- Iespējamie pievienojumi- 0°.. 270°
- Pievienojumu DN/OD 110 .. 250 [mm]
- Teleskopiskā caurule: DN 315 [mm]
- Lūkas pārsedze: D400 klase (40t)
- Nosēddaļas tilpums*: 38 [dm³]
*standarta izpildījumā, pēc pasūtījuma iespējams izgatavot nosēddaļu ar citu tilpumu (vai bez tās)
-
Priekšrocības
Produkta kalpošanas ilgums ≥ 50 gadiem
Augsta elastība un prognozējama reakcija pret jebkādām grunts kustībām - NEKĀDU PLAISU
Ūdensnecaurlaidīgs > 0.5 bar
Noturīgs pret notekūdeņos un gruntī sastopamo agresīvo vielu iedarbību
Piekļuves atveres diametrs ļauj ērti un ātri uzturēt un apkalpot kanalizācijas tīklus kā arī viegli veikt sistēmas CCTV inspekciju
-
Pielietojums
Pagaidu vai pastāvīgās drenāžas sistēmas būvlaukumos
Lauksaimniecībā, mežsaimniecībā, parkos un kūdru atradnēs
Stadioni un sporta kompleksi
Poligoni (šķidrumu un biogāzes savākšana)
Celiņu būvniecībā (gājēju ietvju, trotuāru, veloceliņu u.c.)
-
Sastāvdaļas
Tips: ar vienu ievadu DN1
OUT 0° / IN 90° DN 110/160/200/250
Papildu pieslēgums IN 90° - 270° DN 110/160/200
Tips: ar diviem ievadiem DN1, DN2
OUT 0° / IN 90° and IN 270° DN 110/160/200/250
Papildu pieslēgums IN 90° - 270° DN 110/160/200
Tips: ar trim ievadiem DN1, DN2, DN3
OUT 0° / IN 90°, IN 180°, IN 270° DN 110/160/200
Papildu pieslēgums IN 90° - 270° DN 110/160
-
Tehniskā informācija
Akas izbūve:
-
Minimālais izbūves dziļums: 1.0 [m]
-
Maksimālais izbūves dziļums līdz 4.0 [m], ja gruntsūdeņu līmenis ir vismaz 2.0 [m] no virsmas. Ja gruntsūdeņu līmenis sakrīt ar virsmu, tad maksimālais izbūves dziļums nepārsniedz 3.0 [m], atbilstoši standarta LVS EN 13598-2 prasībām.
-
Aku pielietojuma zonas kods: U (paredzētas izbūvei gruntī ārpus ēku konstrukcijām)

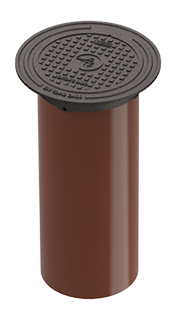

Akas pārsedzes risinājums:
-

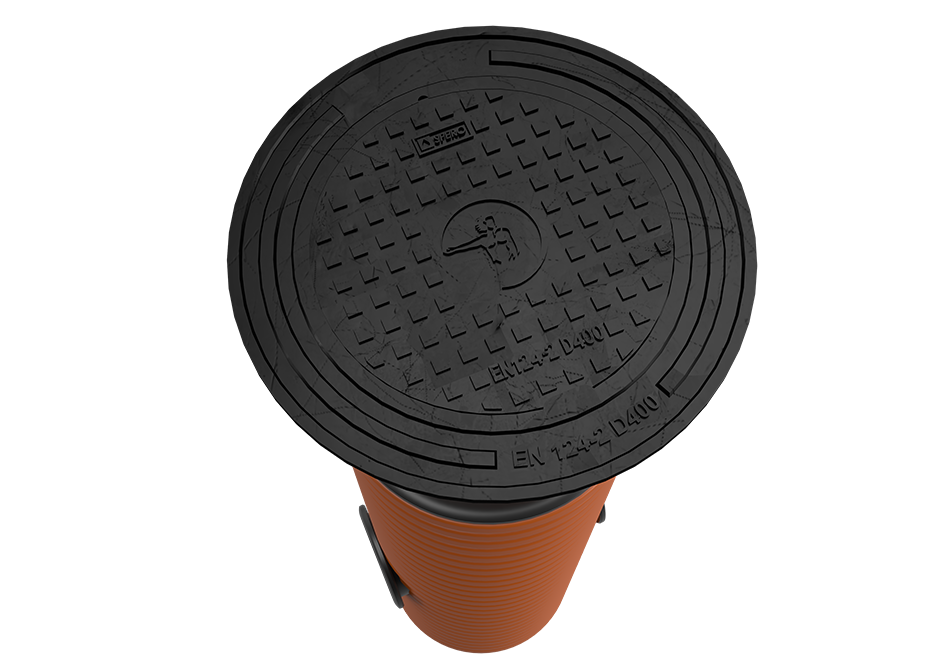

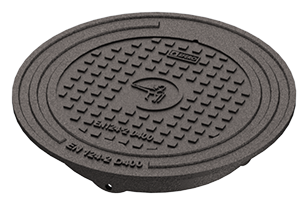

Apaļa kaļamā ķeta lūkas pārsedze (rāmis ar vāku), DN 315 [mm], izbūves klase D400 (40t), atbilst LVS EN 124 prasībām
-

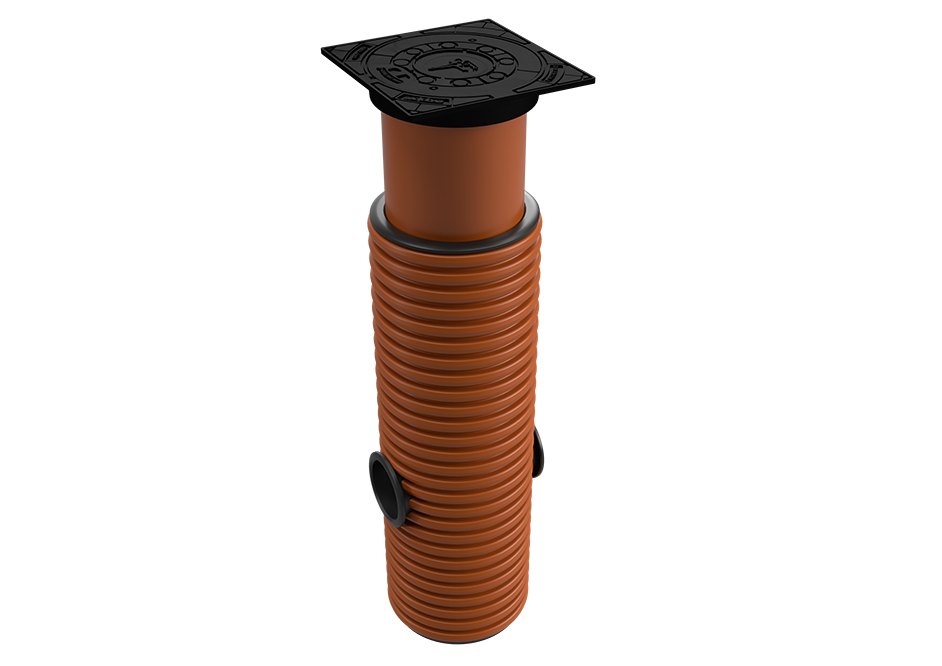

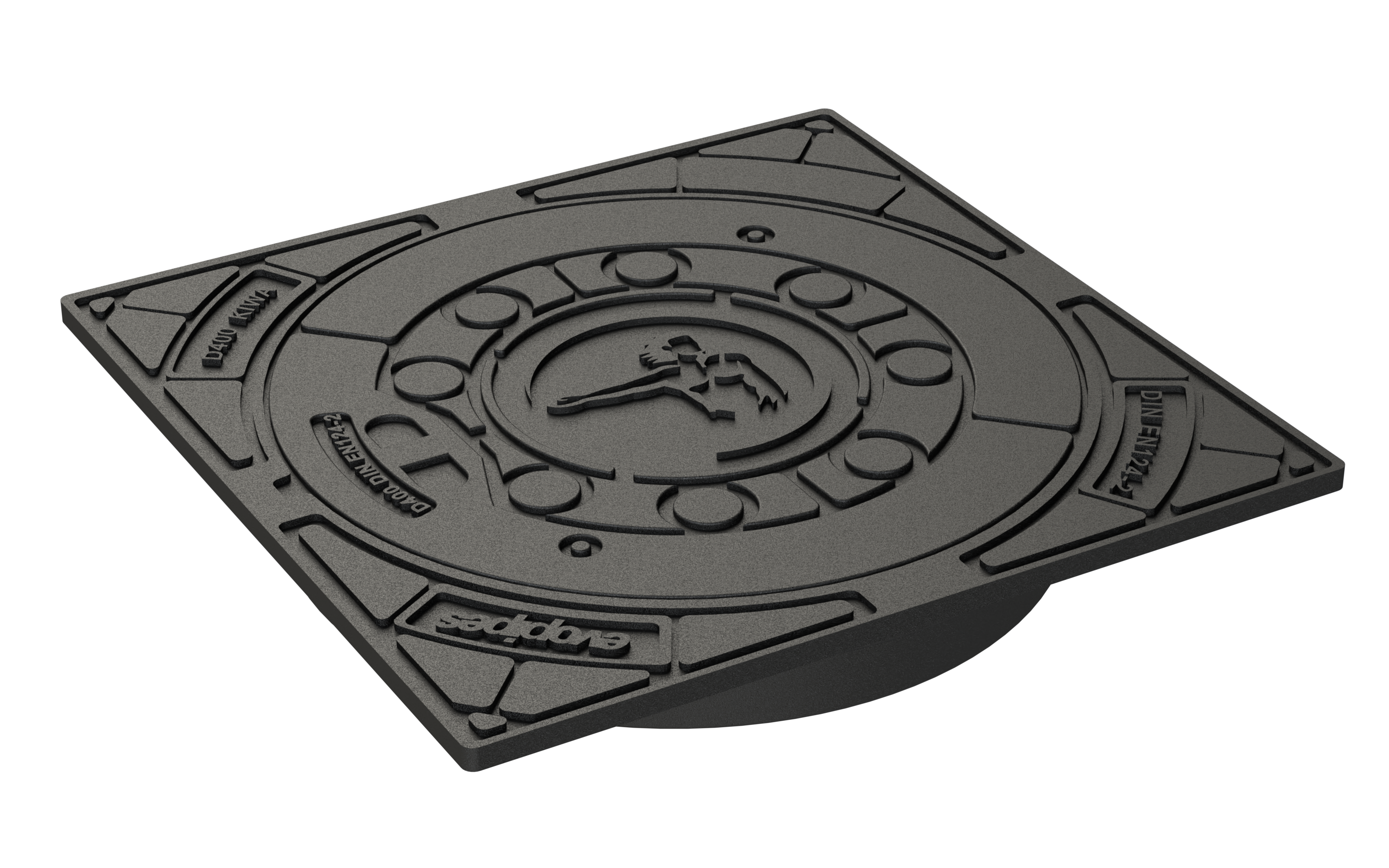

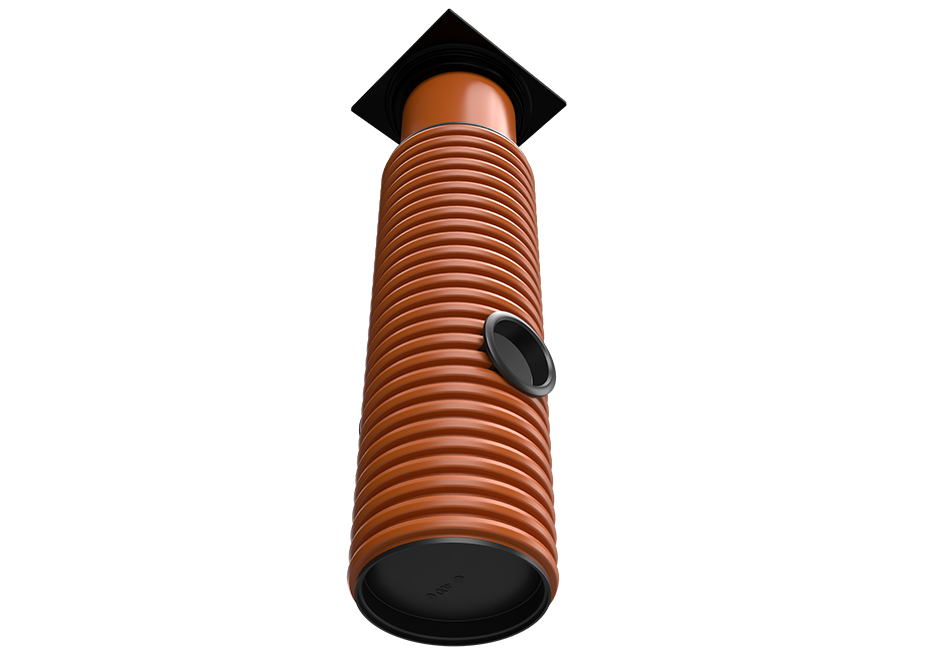

Kantaina kaļamā ķeta lūkas pārsedze, 385x385 [mm], izbūves klase D400 (40t), atbilst LVS EN 124 prasībām

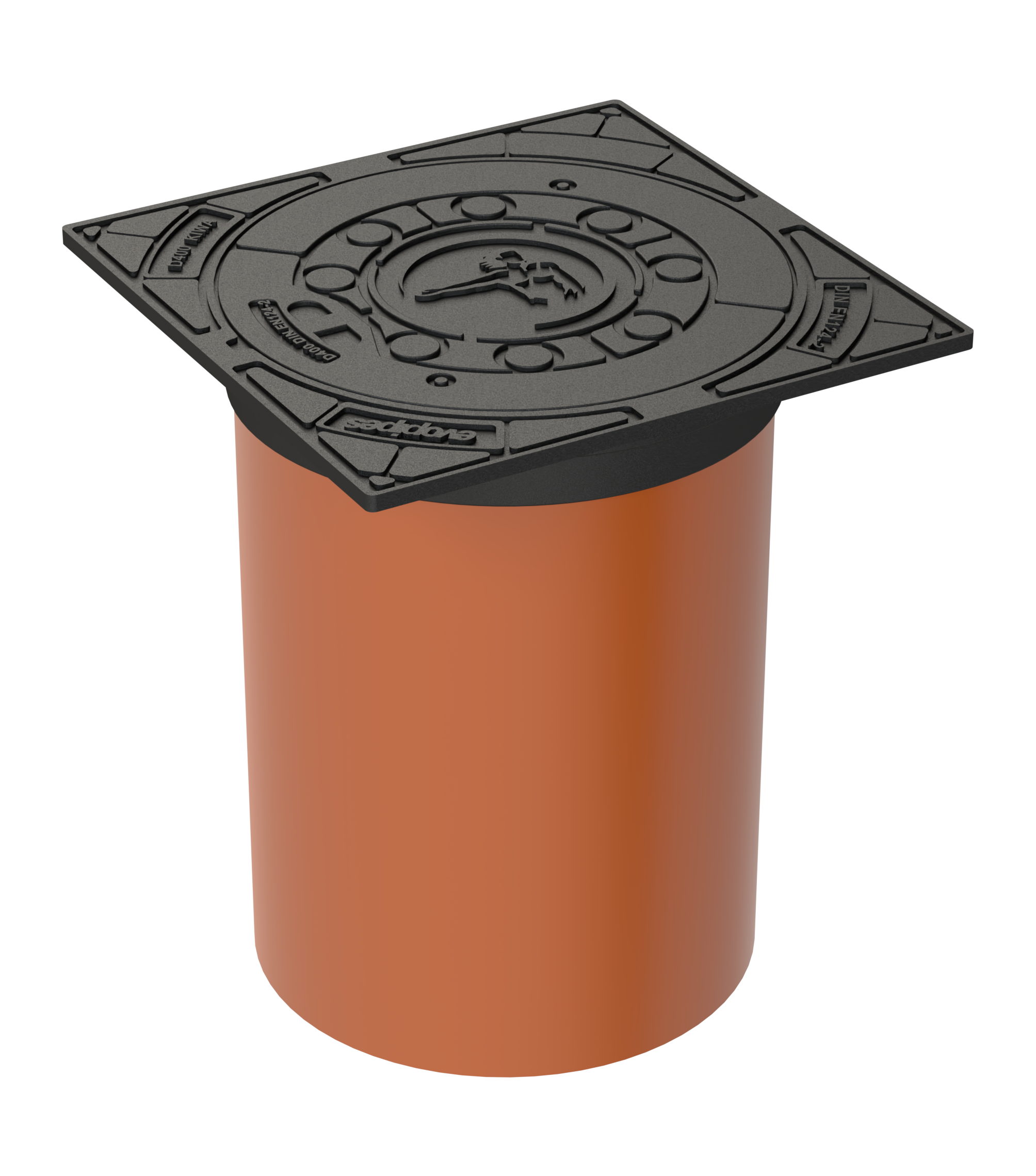

Teleskopiskais risinājums:
-
Teleskopiskā caurule:
-
Polietilēna (PE) gludsienu caurule DN/OD 315 [mm], augstums 0.6 [m], atbilst LVS EN 12201-2 un LVS EN 14802 standartu prasībām
-
Polipropilēna (PP) gludsienu caurule DN/OD 315 [mm], augstums 0.6 [m], atbilst LVS EN 13476-2 prasībām
-
-
Gumijas manžete DN 400/315 un gumijas blīvgredzens DN 400 [mm] atbilst LVS EN 681-1/A3 un LVS EN 1277 standartu prasībām
Akas šahtas un pamatnes risinājumi:
-
Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/OD 400 [mm] atbilst LVS EN 13476-3 un LVS EN 14802 standartu prasībām
-
Polipropilēna (PP) uztvērējakas pamatne, tips CR-CT, DN 400 [mm] atbilst LVS EN 13476-3 prasībām
Atbilstoši ISO/TR 10358 un ISO/TR 7620, akas sastāvdaļas, kā arī blīvējošie elementi (blīvgredzeni un gumijas manžetes) ir ķīmiski noturīgas videi no pH 2 līdz pH 12.
Papildu pieslēgumu veikšana:
Apraksts:
1 - kroņurbis
2 - pieslēguma blīvgumija
3 - pāreja / akas pieslēgums
4 - caurules blīvgredzens
-
-
Rasējumi
Tipveida rasējums CRS 400.315 ar nosēddaļu PDF
Aka DN400 ar teleskopisku cauruli DN315 un D400 klases pārsedzi
Lejupielādēt
Lai iegūtu citas failu versijām lūdzam sazināties ar mums.
-
Sertifikāti
CRS 400.315 Gūlijas Sertifikāts ENG (INSTA-CERT)
Atbilstības zīmes sertifikāts (INSTA-CERT)
Lejupielādēt
