CSL 1000/600
Drenāžas kontrolaka ar dzelzsbetona pārsedzi
Pievienojumi DN/OD 110, 160, 200, 250, 315, 400 mm
Drenāžas aka DN/ID 1000 [mm] ar dzelzsbetona pārsedzi- atbilstoši izbūves vajadzībām ar A15 vai B125 klases vāku.
- Iespējamie pievienojumi- 0°.. 270°
- Pievienojumu DN/OD 110 .. 400 [mm]
- Piekļuves atvērums: DN 600 [mm]
- Vāks: A15 klase (1.5t) vai B125 klases (12.5t)
- Nosēddaļas tilpums*: 309 [dm³]
*standarta izpildījumā, pēc pasūtījuma iespējams izgatavot nosēddaļu ar citu tilpumu (vai bez tās)
-
Priekšrocības
Produkta kalpošanas ilgums ≥ 50 gadiem
Augsta elastība un prognozējama reakcija pret jebkādām grunts kustībām - NEKĀDU PLAISU
Ūdensnecaurlaidīgs > 0.5 bar
Noturīgs pret notekūdeņos un gruntī sastopamo agresīvo vielu iedarbību
Piekļuves atveres diametrs ļauj ērti un ātri uzturēt un apkalpot kanalizācijas tīklus kā arī viegli veikt sistēmas CCTV inspekciju
-
Pielietojums
Lauksaimniecībā, mežsaimniecībā, parkos un kūdru atradnēs
Būvlaukuma pagaidu un pastāvīgas drenāžas sistēmās
Sporta (stadionu) kompleksu un to teritoriju būvniecibā
Celiņu būvniecībā (gājēju ietvju, trotuāru, veloceliņu u.c.)
Atkritumu poligonos (šķidrumu un biogāzes savākšana)
-
Sastāvdaļas
Tips: ar vienu ievadu DN1
OUT 0° / IN 90° (DN 110-400)
Papildu pieslēgums IN 90° - 270°
DN 110/160/200/250/315/400
Tips: ar diviem ievadiem DN1, DN2
OUT 0° / IN 90° and IN 270° (DN 110-400)
Papildu pieslēgums IN 90° - 270°
DN 110/160/200/250/315
Tips: ar trim ievadiem DN1, DN2, DN3
OUT 0° / IN 90°, IN 180°, IN 270° (DN 110-400)
Papildu pieslēgums IN 90° - 270°
DN 110/160/200/250
-
Tehniskā informācija
Akas izbūve:
-
Minimālais izbūves dziļums: 1.0 [m]
-
Maksimālais izbūves dziļums līdz 6.0 [m], ja gruntsūdeņu līmenis ir vismaz 2.0 [m] no virsmas. Ja gruntsūdeņu līmenis sakrīt ar virsmu, tad maksimālais izbūves dziļums nepārsniedz 5.0 [m], atbilstoši standarta LVS EN 13598-2 prasībām.
-
Aku pielietojuma zonas kods: U (paredzētas izbūvei gruntī ārpus ēku konstrukcijām)
Akas pārsedzes risinājums:
-

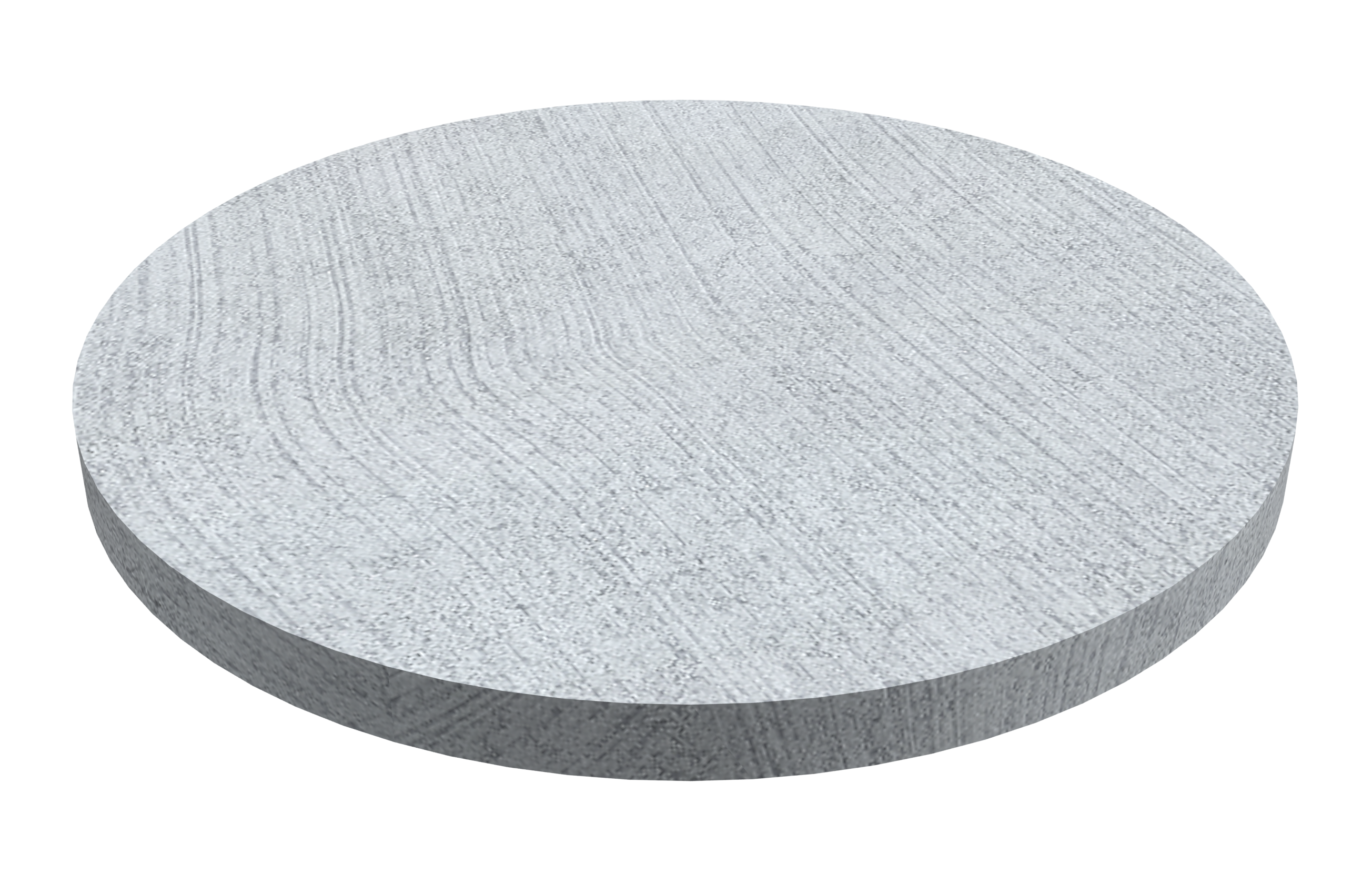

Dzelzsbetona akas vāks, DN 600 [mm], izbūves klase A15, atbilstoši LVS EN 124-4, LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām
-
Dzelzsbetona akas vāks, DN 600 [mm], izbūves klase B125, atbilstoši LVS EN 124-4, LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām
-
Dzelzsbetona atbalsta gredzens, DN 600/1200 [mm], atbilstoši LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām
Akas šahtas un pamatnes risinājumi:
-

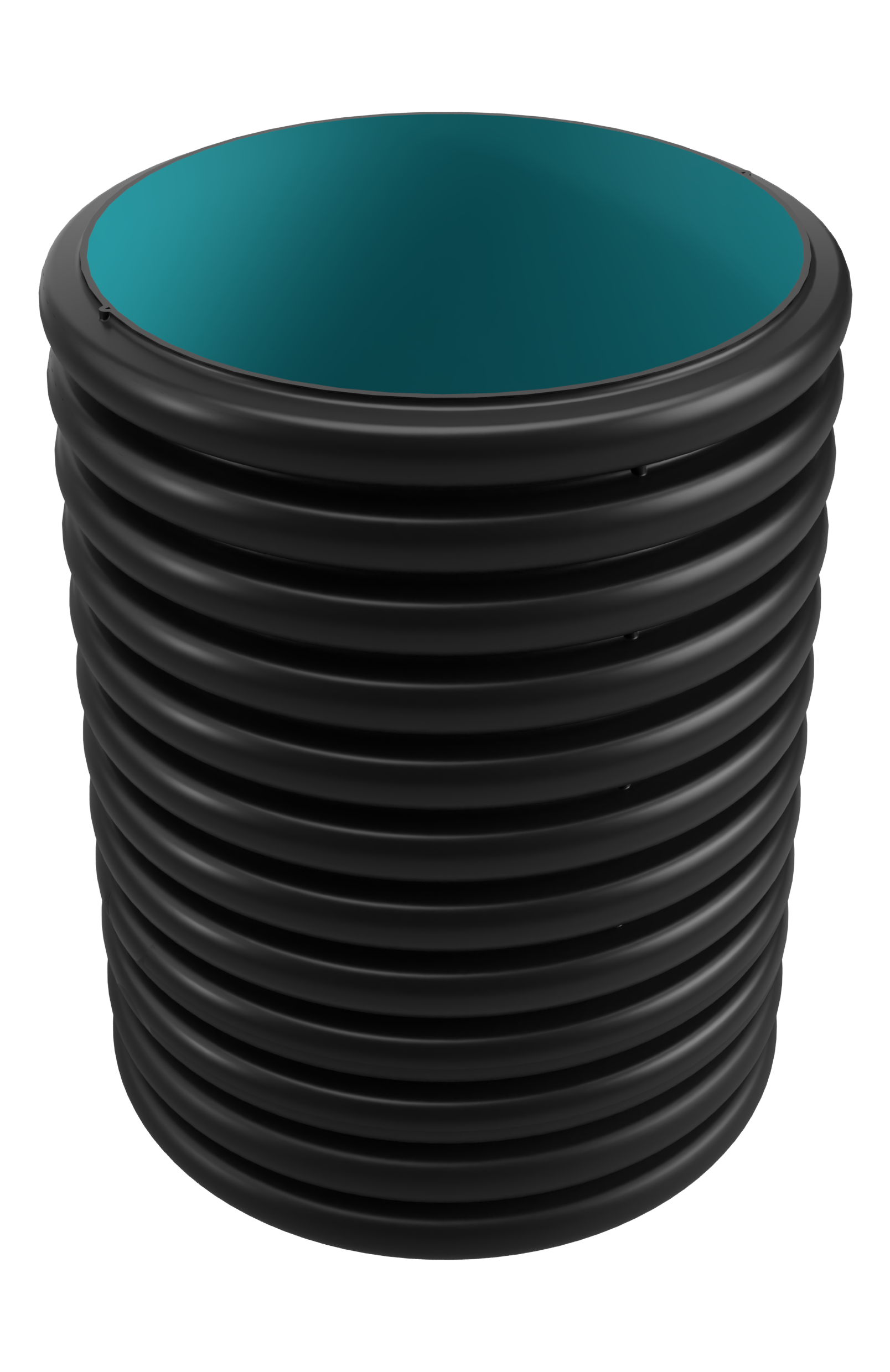

Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 1000 [mm] atbilst EN 13476-3 un EN 14802 standartu prasībām
-
Polipropilēna akas pamatne, tips CR-CT, DN 1000 [mm] atbilst LVS EN 13476-3 prasībām
Atbilstoši ISO/TR 10358 un ISO/TR 7620, akas sastāvdaļas, kā arī blīvējošie elementi (blīvgredzeni un gumijas manžetes) ir ķīmiski noturīgas videi no pH 2 līdz pH 12.
Papildu pieslēgumu veikšana:
Apraksts:
1 - kroņurbis
2 - pieslēguma blīvgumija
3 - pāreja / akas pieslēgums
4 - caurules blīvgredzens -
-
Rasējumi
Tipveida rasējums CSL 1000.600 PDF
Drenāžas kontrolaka DN 1000/600 ar A15 vai B125 klases betona pārsedzi
