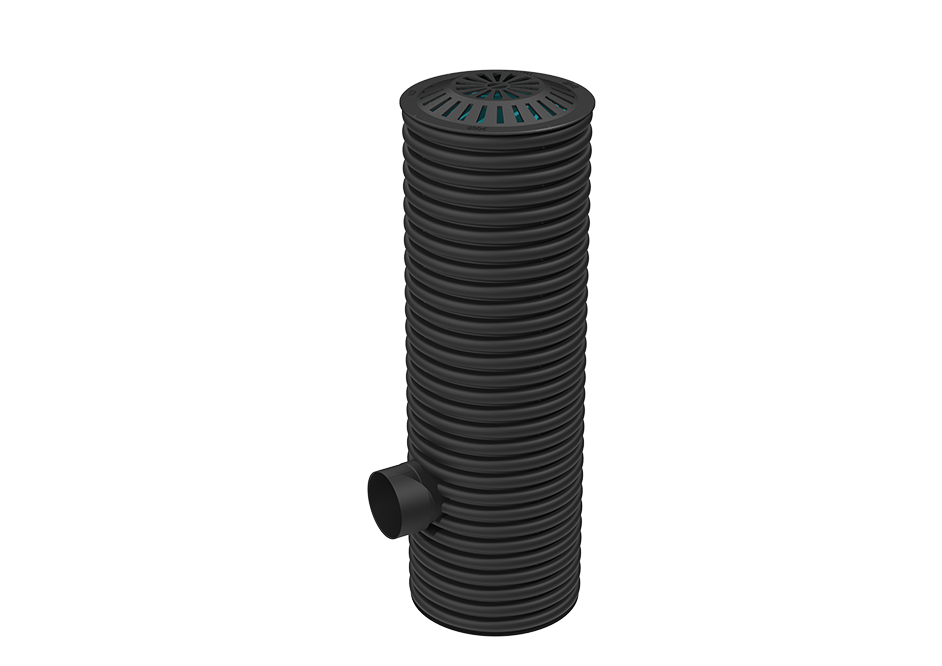

CRS 600 Drenāžas uztvērējaka
Ar kupola tipa pārsedzi
EN 124-2
Drenāžas uztvērējaka DRC DN 600 [mm] ar nosēddaļu un kupola tipa pārsedzi. Izbūvei vietās ārpus transporta satiksmes slodzes iedarbība zonas, piem., zaļajā zonā.
- Iespējamie pievienojumi- 0°.. 270°
- Pievienojumu DN/OD 110 .. 400 [mm]
- Piekļuves atvērums: DN 600 [mm]
- Nosēddaļas tilpums*: 166 [dm³]
*standarta izpildījumā, pēc pasūtījuma iespējams izgatavot nosēddaļu ar citu tilpumu (vai bez tās)
-
Priekšrocības
Produkta kalpošanas ilgums ≥ 50 gadiem
Augsta elastība un prognozējama reakcija pret jebkādām grunts kustībām - NEKĀDU PLAISU
Ūdensnecaurlaidīgs > 0.5 bar
Noturīgs pret notekūdeņos un gruntī sastopamo agresīvo vielu iedarbību
Piekļuves atveres diametrs ļauj ērti un ātri uzturēt un apkalpot kanalizācijas tīklus kā arī viegli veikt sistēmas CCTV inspekciju
-
Pielietojums
Izbūvei grāvjmalās (virzemes ūdens uztveršanai un novadīšanai)
Lauksaimniecībā, mežsaimniecībā, parkos un kūdru atradnēs
Stadioni un sporta kompleksi
-

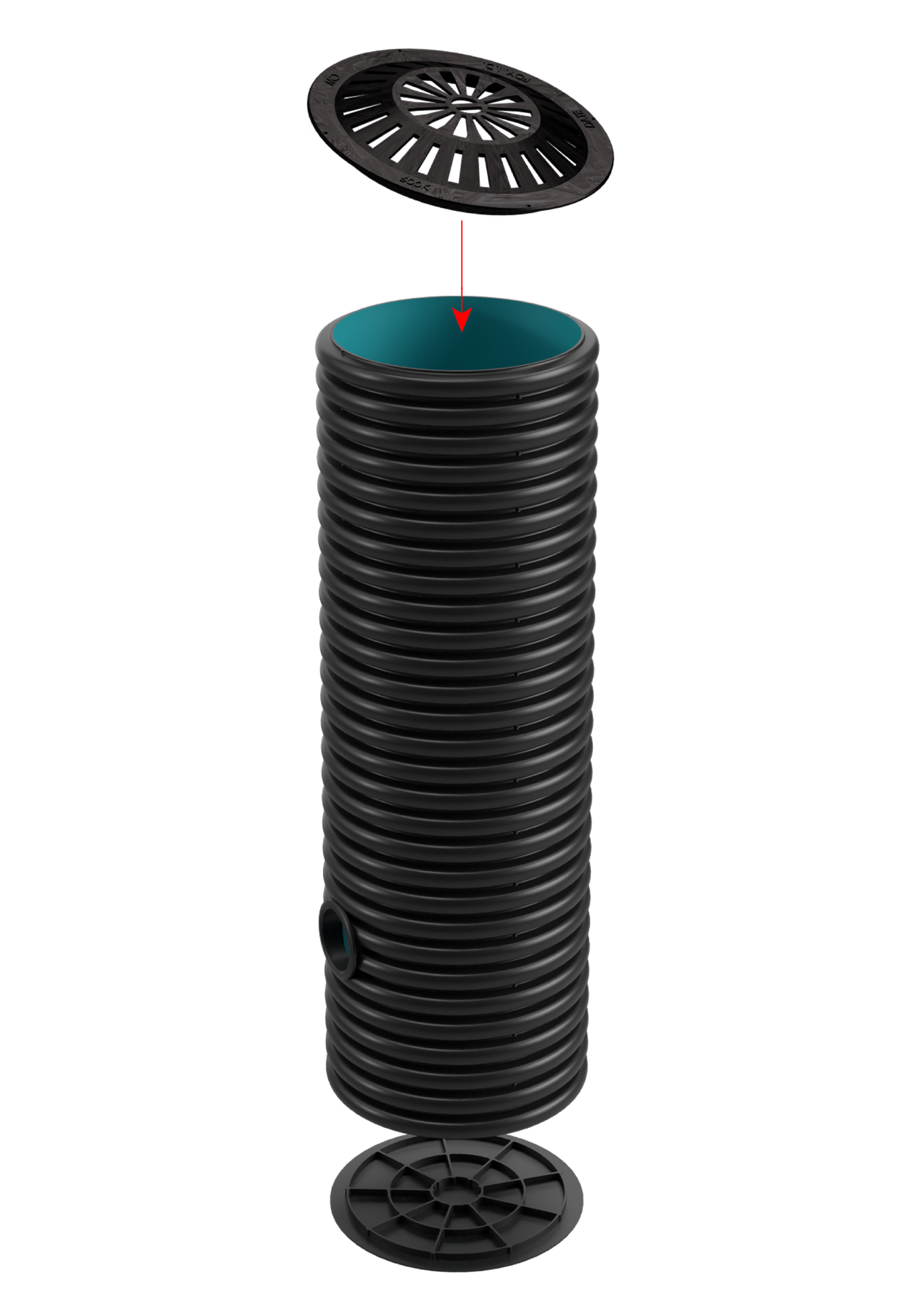

Sastāvdaļas
OUT 0° DN* 110/160/200/250/315/400
*pieslēgumi līdz DN/OD 200 mm var tikt veidoti iegriežoties šahtā ar kroņurbi un izmantojot pieslēgšanās blīvgumiju, bet pieslēgumi virs DN/OD 200 mm jāveic ar piemetinātu pieslēguma pāreju.
-
Tehniskā informācija
Akas izbūve:
-
Minimālais izbūves dziļums: 1.0 [m]
-
Maksimālais izbūves dziļums līdz 6.0 [m], ja gruntsūdeņu līmenis ir vismaz 2.0 [m] no virsmas. Ja gruntsūdeņu līmenis sakrīt ar virsmu, tad maksimālais izbūves dziļums nepārsniedz 5.0 [m], atbilstoši standarta LVS EN 13598-2 prasībām.
-
Aku pielietojuma zonas kods: U (paredzētas izbūvei gruntī ārpus ēku konstrukcijām)
Akas pārsedzes risinājums:
-
Ķeta kupola tipa režģis ar ūdens ieplūdes laukumu 808 [cm2], h = 60 [mm]
Akas šahtas un pamatnes risinājumi:
-
Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 600 [mm] atbilst LVS EN 13476-3 un LVS EN 14802 standartu prasībām
-
Polipropilēna (PP) uztvērējakas pamatne, tips CR-CT, DN 600 [mm] atbilst LVS EN 13476-3 prasībām
Papildu pieslēgumu veikšana:
Apraksts:
1 - kroņurbis
2 - pieslēguma blīvgumija
3 - pāreja / akas pieslēgums
4 - caurules blīvgredzens -
-

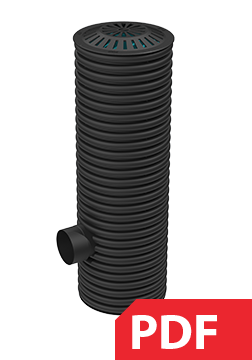

Rasējumi
