EVOEL FHs-UV-0H-SMART

Lokanas, halogēnbrīvas caurules ar UV noturību

Meh. izturība: 1250 N/5cm, Klasifikācija: 44433
EVOEL FHs-UV-0H-SMART


EVOEL FHs-UV-0H-SMART ir lokana elektroinstalācijas caurule no speciāla, halogēnbrīva materiāla (LVS EN 50642) ir ideāli piemērota ārpus telpu instalāciju ierīkošanai tiešu saules staru ietekmē. Caurulei ir augstākās pakāpes triecienizturība.

Speciālā caurules iekšējās virsmas struktūra ar izcilām slīdīpašībām ļauj būtiski pagarināt kabeļu ievadīšanas distances, kā arī samazināt instalācijas darbu ilgumu.

  • Pieejamie izmēri: 16, 20, 25, 32, 40, 50 [mm]
  • Iepakojums: 50 un 25 [m] ruļļi (cauruļu garums rullī atkarīgs no caurules diametra)
  • Priekšrocības
    EVOEL FHs-UV-0H-SMART
  • Pielietojums

    Privātmāju iekšējās elektroinstalācijas

    Risinājums saules parka izbūvei uz ēkas jumta

    Pateicoties halogēnbrīva, termo un UV-noturīga materiāla izmantošanai aizsargcaurules konstrukcijā, tās ir piemērotas instalācijai ārpus telpām tiešā UV staru iedarbībā. Īpaši piemērotas fasādes instalācijām, garantējot UV noturību 10 gadu garumā.

    To augstā mehāniskā noturība un ārējais aizsargslānis pieļauj aizsargcauruļu izbūvi gan zemapmetuma instalāciju ierīkošanai, gan instalācijai visa veida betonā- kā privātās ēkās, tā arī publiskās: skolās, bērnudārzos, slimnīcās, viesnīcās, teātros, muzejos, arēnās, tirdzniecības centros, lidostās un biroju ēkās.

    • Visas iekštelpu instalācijas ar augstu slodzes zonu
    • Izbūvei tiešā UV staru iedarbībā
    • Instalācijai virs un zem apmetuma
    • Iebūvei koka grīdās
    • Visa veida betonā
    • Instalācijai keramzītā
    • Elektrosadales telpas un apakšstacijas
    • Individuālā, industriālā un daudzdzīvokļu ēku apbūvei
  • Tehniskā informācija

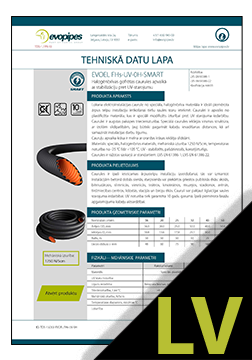

    EVOEL FHs-UV-0H-SMART TDS LV

    Produkta tehniskā datulapa

    Lejupielādēt
    EVOEL FHs-UV-0H-SMART TDS LV

    Kabeļu apvalkcaurules krāsa ir melna (RAL 9004) ar oranžu iekšējo slīdvirsmu.

    • Materiāls - speciāls, UV noturīgs, halogēnbrīvs plastikāts
    • Mehāniskā izturība - augsta 1250 [N/5cm]
    • Triecienizturība - augsta
    • Temperatūras noturība no -25 [°C] līdz +105 [°C]
    • Neizplata liesmas, pašdziestošs
    • Korozijizturīga
    Caurules izmēri
    Parametrs DN16 DN20 DN25 DN32 DN40 DN50
    Ārējais Ø [mm] 16 20 25 32 40 50
    Iekšējais Ø [mm] 10.8 13.6 17.8 23.1 30 38.4
    Lieces rādiuss ≥ [mm] 48 60 75 96 160 200

    R- lieces rādiuss
    D- lieces diametrs

    Klasifikācija
      Klasifikācijas koda cipars
      1 2 3 4 5
      Izturība pret saspiešanu Izturība pret triecieniem Ekspluatācijas temperatūra Lokanība
      Min. Maks.
    1 125N (ļoti zems) 0,5J (0,5 kg/100mm) +5°C + 60°C Stingra
    2 320N (zems) 1J (1,0 kg/100mm) -5°C + 90°C Lokana
    3 750N (vidējs) 2J (2,0 kg/100mm) -15°C +105°C Lokana/formu atgūstoša
    4 1250N (augsts) 6J (2,0 kg/300mm) -25°C +125°C Elastīga
    5 4000N (ļoti augsts) 20,4J (6,8 kg/300mm) -45°C +150°C
    6       +250°C
    7       +400°C
  • Sertifikāti

    EVOEL SMART FL, FM, FMs, FHs-UV, FLEX FR-UV Sertifikāts LV

    Ekspluatācijas īpašību noturības sertifikāts (Bureau veritas)

    Lejupielādēt
    EVOEL SMART FL, FM, FMs, FHs-UV, FLEX FR-UV Sertifikāts LV

    RISE testēšanas pārskats

    EVOEL SMART testēšanas pārskats atbilstoši LVS EN 50642 prasībām halogēnbrīviem materiāliem

    Lejupielādēt
    RISE testēšanas pārskats

    EVOEL SMART EPD

    Produkta vides deklarācija (EPD HUB)

    Lejupielādēt
    EVOEL SMART EPD
    SMART instalācijas caurules ir ražotas atbilstoši:
    • LVS EN 61386-1:2018
    • LVS EN 61386-22:2004+AC/A11:2011
    • LVS EN 60754-1:2015
    • LVS EN 60754-2:2015
    • LVS EN 50642:2018

EVOEL FHs-UV-0H-SMART

Lokanas, halogēnbrīvas caurules ar UV noturību

Meh. izturība: 1250 N/5cm, Klasifikācija: 44433
Lejupielādes

EVOEL SMART FL, FM, FMs, FHs-UV, FLEX FR-UV Sertifikāts LV

Ekspluatācijas īpašību noturības sertifikāts (Bureau veritas)

Lejupielādēt
EVOEL SMART FL, FM, FMs, FHs-UV, FLEX FR-UV Sertifikāts LV

RISE testēšanas pārskats

EVOEL SMART testēšanas pārskats atbilstoši LVS EN 50642 prasībām halogēnbrīviem materiāliem

Lejupielādēt
RISE testēšanas pārskats

EVOEL SMART EPD

Produkta vides deklarācija (EPD HUB)

Lejupielādēt
EVOEL SMART EPD

EVOEL FHs-UV-0H-SMART TDS LV

Produkta tehniskā datulapa

Lejupielādēt
EVOEL FHs-UV-0H-SMART TDS LV

Pasūtījuma informācija

Kods DN/OD Garums [m] Uz paletes [m]
EVOEL FHs-UV-0H-SMART
1030701650003D08002 16 50 2400
1030702050003D08002 20 50 1500
1030702550003D08002 25 50 1000
1030703225003D08002 32 25 600
1030704025003D08002 40 25 250
1030705025003D08002 50 25 300

Produktu attēliem ir informatīvs raksturs.
To lielums un krāsa var atšķirtiem no attēlotajiem.
