CRS 600.500 Uztvērējaka (gūlija)
Teleskopiska caurule ar apaļu vai kantainu vāku D400
Pievienojumi DN/OD 110, 160, 200, 250, 315, 400 mm
Uztvērējaka (gūlija) ar nosēddaļu DN 600 [mm]. Teleskopisks risinājums ar D400 klases pārsedzi.
- Iespējamie pievienojumi pamatnei- 90° .. 270°
- Pievienojumu DN/OD 110 .. 400 [mm]
- Teleskopiska caurule DN 500 [mm]
- Nosēddaļas tilpums*: 166 [dm³]
*standarta izpildījumā, pēc pasūtījuma iespējams izgatavot nosēddaļu ar citu tilpumu (vai bez tās)
-
Priekšrocības
Produkta kalpošanas ilgums ≥ 50 gadiem
Augsta elastība un prognozējama reakcija pret jebkādām grunts kustībām - NEKĀDU PLAISU
Ūdensnecaurlaidīgs > 0.5 bar
Noturīgs pret notekūdeņos un gruntī sastopamo agresīvo vielu iedarbību
Piekļuves atveres diametrs ļauj ērti un ātri uzturēt un apkalpot kanalizācijas tīklus
-
Pielietojums
Daudzstāvu dzīvojamo māju pagalmi
Stāvlaukumi un auto novietnes
Celiņie gājēju un velosipēdu kustībai
Stadioni un sporta kompleksi
Ceļu konstrukcijas (ar un bez satiksmes slodzes)
-
Sastāvdaļas
Pieslēgumi OUT 0° DN/OD [mm] 110 / 160 / 200 / 250 / 315 / 400* *pieslēgumi līdz DN/OD 200 mm var tikt veidoti iegriežoties šahtā ar kroņurbi un izmantojot pieslēgšanās blīvgumiju, bet pieslēgumi virs DN/OD 200 mm jāveic ar piemetinātu pieslēguma pāreju. -
Tehniskā informācija
Akas izbūve:
-
Minimālais izbūves dziļums: 1.4 [m]
-
Maksimālais izbūves dziļums līdz 6.0 [m], ja gruntsūdeņu līmenis ir vismaz 2.0 [m] no virsmas. Ja gruntsūdeņu līmenis sakrīt ar virsmu, tad maksimālais izbūves dziļums nepārsniedz 5.0 [m], atbilstoši standarta LVS EN 13598-2 prasībām.
-
Aku pielietojuma zonas kods: U (paredzētas izbūvei gruntī ārpus ēku konstrukcijām)
Akas pārsedzes risinājums:
-
Apaļa kaļamā ķeta lūkas pārsedze (rāmis ar režģi), DN 500 [mm], izbūves klase D400 (40t) atbilst LVS EN 124-2 prasībām
-
Kantaina kaļamā ķeta lūkas pārsedze (rāmis ar režģi), 500x500 [mm], izbūves klase D400 (40t) atbilst LVS EN 124-2 prasībām
Teleskopiskais risinājums:
-
Teleskopiskā polietilēna (PE) gludsienu caurule DN/OD 500 [mm], augstums 0.75 [m], atbilst LVS EN 12201-2 un LVS EN 14802 standartu prasībām
-
Gumijas manžete DN 600/500 un gumijas blīvgredzens DN 600 [mm] atbilst LVS EN 681-1/A3 un LVS EN 1277 standartu prasībām
Akas šahtas un pamatnes risinājumi:
-
Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 600 [mm] atbilst LVS EN 13476-3 un LVS EN 14802 standartu prasībām
-
Polipropilēna (PP) uztvērējakas pamatne, tips CR-CT, DN 600 [mm], atbilst LVS EN 13476-3 prasībām
Atbilstoši ISO/TR 10358 un ISO/TR 7620, akas sastāvdaļas, kā arī blīvējošie elementi (blīvgredzeni un gumijas manžetes) ir ķīmiski noturīgas videi no pH 2 līdz pH 12.
-
-
Rasējumi

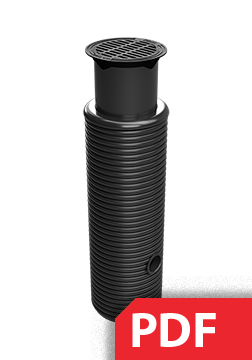

Tipveida rasējums CSL 600.500.D400.RR PDF
Teleskopiska caurule ar apaļu vāku D400 un gludu vai gofrētu izvadcauruli.
Lejupielādēt
Tipveida rasējums CSL 600.500.D400.SS PDF
Teleskopiska caurule ar kantainu vāku D400 un gludu vai gofrētu izvadcauruli.
Lejupielādēt
