CRS 600 Uztvērējaka (gūlija)

Ar peldošā tipa D400 klases, RAL GZ-692 pārsedzi

Pievienojumi DN/OD 110, 160, 200, 250, 315, 400 mm

Uztvērējaka (gūlija) ar nosēddaļu DN/ID 600 [mm] un D400 klases peldoša tipa pārsedzi (atbilstošu RAL GZ-692 prasībām).

Iespējamie pievienojumi pamatnei- 90° .. 270°
Pievienojumu DN/OD 160 .. 400 [mm]
Lūkas pārsedze: D400 klase (40t), RAL GZ-692
Nosēddaļas tilpums*: 166 [dm³]
*standarta izpildījumā, pēc pasūtījuma iespējams izgatavot nosēddaļu ar citu tilpumu (vai bez tās)

Priekšrocības

	Produkta kalpošanas ilgums ≥ 50 gadiem
	Augsta elastība un prognozējama reakcija pret jebkādām grunts kustībām - NEKĀDU PLAISU
	Ūdensnecaurlaidīgs > 0.5 bar
	Noturīgs pret notekūdeņos un gruntī sastopamo agresīvo vielu iedarbību
	Piekļuves atveres diametrs ļauj ērti un ātri uzturēt un apkalpot kanalizācijas tīklus

Pielietojums

	Daudzstāvu dzīvojamo māju pagalmi
Stāvlaukumi un auto novietnes
	Celiņie gājēju un velosipēdu kustībai
Stadioni un sporta kompleksi
	Ceļu konstrukcijas (ar un bez satiksmes slodzes)

Sastāvdaļas

Pieslēgumi	OUT 0°	OUT 0°
Tips	Ar nosēddaļu	Bez nosēddaļas
DN/OD [mm]	110/ 160 / 200 / 250 / 315 / 400*	160 / 200 / 250 / 315*
*pieslēgumi līdz DN/OD 200 [mm] var tikt veidoti iegriežoties šahtā ar kroņurbi un izmantojot pieslēgšanās blīvgumiju, bet pieslēgumi virs DN/OD 200 [mm] jāveic ar piemetinātu pieslēguma pāreju.

¹ izmantot bruģakmens, grants seguma vai zaļās zonas gadījumos.

² izmantot asfaltbetona seguma gadījumos.

Tehniskā informācija
Akas izbūve:
- Minimālais izbūves dziļums: 1.0 [m]
- Maksimālais izbūves dziļums līdz 6.0 [m], ja gruntsūdeņu līmenis ir vismaz 2.0 [m] no virsmas. Ja gruntsūdeņu līmenis sakrīt ar virsmu, tad maksimālais izbūves dziļums nepārsniedz 5.0 [m], atbilstoši standarta LVS EN 13598-2 prasībām.
- Aku pielietojuma zonas kods: U (paredzētas izbūvei gruntī ārpus ēku konstrukcijām)
Akas pārsedzes risinājums:
- Peldoša tipa apaļa kaļamā ķeta lūkas pārsedze (rāmis ar režģi), DN 700 [mm], izbūves klase D400 (40t) atbilst LVS EN 124-2 un RAL GZ-692 standartu prasībām
- Kaļamā ķeta čaulas gredzena adapteris atbilst LVS EN 124-2 prasībām
- Cinkota tērauda gružu uztvērējspainis, DN653/Ø590 [mm], h=155/85 [mm], analogs DIN 1221
- Dzelzsbetona augstuma regulēšanas gredzens, DN 700/920 [mm], atbilst LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām
- Dzelzsbetona atbalsta gredzens, DN 700/1060 [mm], atbilst LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām
Akas šahtas un pamatnes risinājumi:
- Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 600 [mm] atbilst LVS EN 13476-3 un LVS EN 14802 standartu prasībām
- Gumijas blīvgredzens DN 600 [mm] atbilst LVS EN 681-1/A3 un LVS EN 1277 standartu prasībām
- Polipropilēna (PP) uztvērējakas pamatne, tips CSL, DN 600 [mm] atbilst LVS EN 13598-2 un LVS EN 476 prasībām
- Polipropilēna (PP) uztvērējakas pamatne, tips CR-CT, DN 600 [mm] atbilst LVS EN 13476-3 prasībām
Atbilstoši ISO/TR 10358 un ISO/TR 7620, akas sastāvdaļas, kā arī blīvējošie elementi (blīvgredzeni un gumijas manžetes) ir ķīmiski noturīgas videi no pH 2 līdz pH 12.
Rasējumi

Tipveida rasējums CRS 600.G.SL DWG

DWG faila formāts
Lejupielādēt

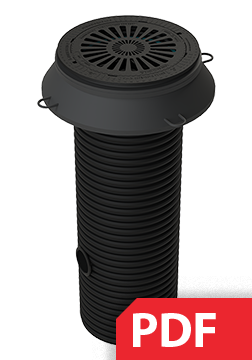

Tipveida rasējums CRS 600.G.SL PDF

DN/ID 600 mm gūljia ar peldoša tipa D400 klases resti.
Lejupielādēt

Lejupielādes

CSL 600.SL Peldošā tipa lūkas pārsedzes izbūve PDF

Dažādu kategoriju teritorijām pie dažādiem virsējās daļas klātnes seguma konstrukcijas tipiem

Lejupielādēt

Tipveida rasējums CRS 600.G.SL DWG

DWG faila formāts

Lejupielādēt

Tipveida rasējums CRS 600.G.SL PDF

DN/ID 600 mm gūljia ar peldoša tipa D400 klases resti.

Lejupielādēt

Pasūtījuma informācija

	Produkts	Kods
	Akas pārsedzes
	Peldoša tipa apaļa kaļamā ķeta lūkas pārsedze (rāmis ar režģi), DN 700 [mm], D400	820211700SL7300038
	Gružu uztvērēji

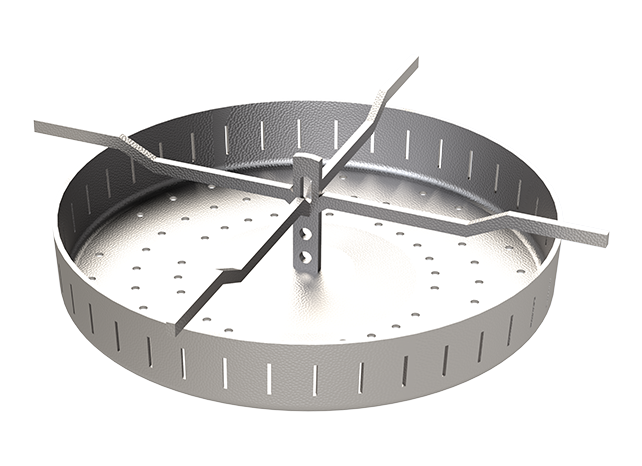

	Cinkota tērauda gružu uztvērējspainis, DN653/Ø590, h=155/85 [mm]	pēc pieprasījuma
	Čaulas gredzena adapteris
	Polimēra čaulas gredzena adapteris	822250836F80000000
	Polimēra sastāvdaļas
	Polimērmateriāla paaugstinošais gredzens, DN 700/875 [mm], h=15 [mm]	822072834340000000
	Polimērmateriāla paaugstinošais gredzens, DN 700/875 [mm], h=30 [mm]	822072834370000000
	Polimērmateriāla paaugstinošais gredzens, DN 700/875 [mm], h=50 [mm]	822072834N30000000
	Polimēra atbalsta gredzens, DN 680/1050 [mm], h=190 [mm]	822091832F70000000
	Dzelzsbetona sastāvdaļas (alternatīvs risinājums)
	Dzelzsbetona atbalsta gredzens, DN 700/1060 [mm], h=160 [mm]	821072701850000000
	Dzelzsbetona augstuma regulēšanas gredzens, DN 700/920 [mm], h= 60 [mm]	8210737025G0000000
	Akas šahta
	Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta, DN/ID 600 [mm]	30500I0608003FT80B5
	Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 600 [mm], bez pievienojumiem, ar piemetinātu pamatni, h=2 [m]	903060060090020
	Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 600 [mm], bez pievienojumiem, ar piemetinātu pamatni, h=3 [m]	903060060090030
	Blīvgredzeni
Atvērt	GIGAPIPE šahtas blīvgredzens DN 600 [mm]	809025600000000096
	Akas pamatne
	Polipropilēna (PP) uztvērējakas pamatne, tips CR-CT, DN 600 [mm], KN	815053000000000231
	PPP pamatne, tips CSL, DN 600, ar vienu pieslēgumu 0° DN 160 [mm]	815041160O3000W230
	PP pamatne, tips CSL, DN 600, ar vienu pieslēgumu 0° DN 200 [mm]	815041200O6000W230
	PP pamatne, tips CSL, DN 600, ar vienu pieslēgumu 0° DN 250 [mm]	8150412503O000W230
	PP pamatne, tips CSL, DN 600, ar vienu pieslēgumu 0° DN 315 [mm]	81504131540000W230
	Aksesuāri / Piederumi
Atvērt	Pāreja / akas pieslēgums DN 110 [mm]	8090201100000G0200
	Pāreja / akas pieslēgums DN 160 [mm]	8090201600000G0200
	Pāreja / akas pieslēgums DN 200 [mm]	8090202000000G0200
Atvērt	GIGAPIPE pieslēguma blīvgumija, DN 110 [mm]	8092071103G0000046
	GIGAPIPE pieslēguma blīvgumija, DN 160 [mm]	8092071606G0000046
	GIGAPIPE pieslēguma blīvgumija, DN 200 [mm]	8092072006G0000046
	Kroņurbis	pēc pieprasījuma
