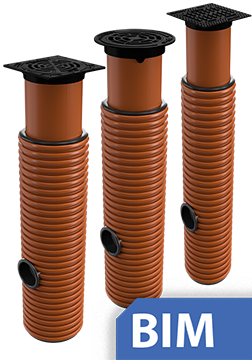

CRS 400.315 Uztvērējaka (gūlija)
Teleskopiska caurule ar apaļu vai kantainu vāku D400
Pievienojumi DN/OD 110, 160, 200, 250, 315 mm
Uztvērējaka (gūlija) ar nosēddaļu DN 400 [mm]. Teleskopisks risinājums ar D400 klases pārsedzi.
- Pievienojumu DN/OD 110 .. 315 mm
- Teleskopiskā caurule: DN 315 [mm]
- Lūkas pārsedze: D400 klase (40t)
- Nosēddaļas tilpums*: 67 [dm³]
*standarta izpildījumā, pēc pasūtījuma iespējams izgatavot nosēddaļu ar citu tilpumu (vai bez tās)
-
Priekšrocības
Produkta kalpošanas ilgums ≥ 50 gadiem
Augsta elastība un prognozējama reakcija pret jebkādām grunts kustībām - NEKĀDU PLAISU
Ūdensnecaurlaidīgs > 0.5 bar
Noturīgs pret notekūdeņos un gruntī sastopamo agresīvo vielu iedarbību
Piekļuves atveres diametrs ļauj ērti un ātri uzturēt un apkalpot kanalizācijas tīklus
-
Pielietojums
Daudzstāvu dzīvojamo māju pagalmi
Stāvlaukumi un auto novietnes
Celiņie gājēju un velosipēdu kustībai
Stadioni un sporta kompleksi
Ceļu konstrukcijas (ar un bez satiksmes slodzes)
-
Sastāvdaļas
Pieslēgumi OUT 0° DN/OD [mm] 110 / 160 / 200 / 250 / 315* *pieslēgumi līdz DN/OD 200 [mm] var tikt veidoti iegriežoties šahtā ar kroņurbi un izmantojot pieslēgšanās blīvgumiju, bet pieslēgumi virs DN/OD 200 [mm] jāveic ar piemetinātu pieslēguma pāreju. -
Tehniskā informācija
Akas izbūve:
-
Minimālais izbūves dziļums: 1.0 [m]
-
Maksimālais izbūves dziļums līdz 5.0 [m]
-
Aku pielietojuma zonas kods: U (paredzētas izbūvei gruntī ārpus ēku konstrukcijām)
Akas pārsedzes risinājums:
-
Apaļa kaļamā ķeta lūkas pārsedze (rāmis ar režģi), DN 315 [mm], izbūves klase D400 (40t) atbilst LVS EN 124-2 prasībām
-
Kantaina kaļamā ķeta lūkas pārsedze (rāmis ar režģi), 415x415 [mm], izbūves klase D400 (40t) atbilst LVS EN 124-2 prasībām
-
Kantaina kaļamā ķeta lūkas pārsedze ar apaļu režģi, 385x385 [mm], izbūves klase D400 (40t) atbilst LVS EN 124-2 prasībām
Teleskopiskais risinājums:
-
Teleskopiskā caurule:
-
Polietilēna (PE) gludsienu caurule DN/OD 315 [mm], augstums 0.6 [m], atbilst LVS EN 12201-2 un LVS EN 14802 standartu prasībām
-
Polipropilēna (PP) gludsienu caurule DN/OD 315 [mm], augstums 0.6 [m], atbilst LVS EN 13476-2 prasībām
-
-
Gumijas manžete DN 400/315 un gumijas blīvgredzens DN 400 [mm] atbilst LVS EN 681-1/A3 un LVS EN 1277 standartu prasībām
Akas šahtas un pamatnes risinājumi:
-
Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/OD 400 [mm] atbilst LVS EN 13476-3 un LVS EN 14802 standartu prasībām
-
Polipropilēna (PP) uztvērējakas pamatne, tips CR-CT, DN 400 [mm] atbilst LVS EN 13476-3 prasībām
Atbilstoši ISO/TR 10358 un ISO/TR 7620, akas sastāvdaļas, kā arī blīvējošie elementi (blīvgredzeni un gumijas manžetes) ir ķīmiski noturīgas videi no pH 2 līdz pH 12.
-
-
Rasējumi

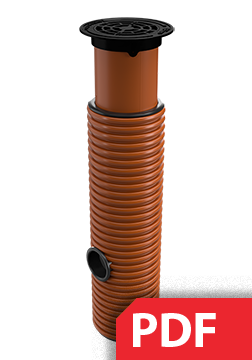

Tipveida rasējums CRS 400.315.RR PDF
Teleskopiskais risinājums ar apaļu D400 klases resti.
Lejupielādēt

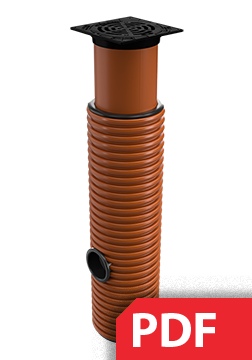

Tipveida rasējums CRS 400.315.SR PDF
Teleskopiskais risinājums ar kantainu rāmi un apaļu resti, D400 klase.
Lejupielādēt

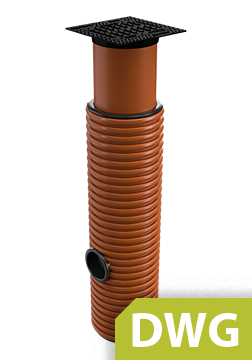

Tipveida rasējums CRS 400.315.SS PDF
Teleskopiskais risinājums ar kantainu rāmi un resti, D400 klase.
Lejupielādēt
