Ceļa gūlija CRS 600 ar horizontālu resti
Ar stacionāra tipa resti izbūvei pie ceļa apmales
Pievienojumi DN/OD 110, 160, 200, 250, 315 mm
Uztvērējaka (gūlija) ar nosēddaļu DN 600 [mm] ar D400 klases uztvērējresti izbūvei pie ceļa apmales. Paredzēta augstas noslodzes ceļiem nodrošinot paaugstinātu noturību pret dinamiskām slodzēm.
- Pievienojumi: DN/OD 110, 160, 200, 250, 315 [mm]
- Izbūves klase: D400, RAL-GZ 692
- Nosēddaļas tilpums*: 166 [dm³]
*standarta izpildījumā, pēc pasūtījuma iespējams izgatavot nosēddaļu ar citu tilpumu (vai bez tās)
-
Priekšrocības
Produkta kalpošanas ilgums ≥ 50 gadiem
Augsta noturība pret dinamiskām slodzēm intensīvas satiksmes zonās
Ūdensnecaurlaidīgs > 0.5 bar
Noturīgs pret notekūdeņos un gruntī sastopamo agresīvo vielu iedarbību
Piekļuves atveres diametrs ļauj ērti un ātri uzturēt un apkalpot kanalizācijas tīklus
-
Pielietojums
Daudzstāvu dzīvojamo māju pagalmi
Stāvlaukumi un auto novietnes
Ceļu konstrukcijas (ar intensīvu satiksmes slodzi)
-
Sastāvdaļas
Tips Ar nosēddaļu Bez nosēddaļas Pieslēgumi OUT 0° OUT 0° DN/OD [mm] 110 / 160 / 200 / 250 / 315* 160 / 200 / 250 / 315* *pieslēgumi līdz DN/OD 200 [mm] tiek veidoti iegriežoties šahtā ar kroņurbi un izmantojot pieslēgšanās blīvgumiju
-
Tehniskā informācija
Akas izbūve:
- Minimālais izbūves dziļums: 1.0 [m]
- Maksimālais izbūves dziļums līdz 6.0 [m], ja gruntsūdeņu līmenis ir vismaz 2.0 [m] no virsmas. Ja gruntsūdeņu līmenis sakrīt ar virsmu, tad maksimālais izbūves dziļums nepārsniedz 5.0 [m], atbilstoši standarta LVS EN 13598-2 prasībām.
- Aku pielietojuma zonas kods: U (paredzētas izbūvei gruntī ārpus ēku konstrukcijām)
Akas pārsedzes risinājums:
- Restes parametri ir atkarīgi no izvēlētā produkta, skatiet izvēlētā produkta lapu
- Polietilēna (PE) gružu uztvērējspainis, h=260 [mm], tips DIN 4052 - B1
- Tērauda gružu uztvērējspainis, 300x500mm, forma D1, DIN4052
- Ekscentrisks adapters ceļa gūlijai, DN500/385/250 [mm], tips DIN 4052-10a
- Polimēra atbalsta gredzens, DN 385 [mm], atbilst DIN 4052-10a standarta prasībām
- Gumijas manžete, DN 600/500 [mm], atbilst LVS EN 681-1 prasībām
Akas šahtas un pamatnes risinājumi:
- Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 600 [mm] atbilst LVS EN 13476-3 un LVS EN 14802 standartu prasībām
- Gumijas blīvgredzens DN 600 [mm] atbilst LVS EN 681-1/A3 un LVS EN 1277 standartu prasībām
- Polipropilēna (PP) uztvērējakas pamatne, tips CSL, DN 600 [mm] atbilst LVS EN 13598-2 un LVS EN 476 prasībām
- Polipropilēna (PP) uztvērējakas pamatne, tips CR-CT, DN 600 [mm] atbilst LVS EN 13476-3 prasībām
Atbilstoši ISO/TR 10358 un ISO/TR 7620, akas sastāvdaļas, kā arī blīvējošie elementi (blīvgredzeni un gumijas manžetes) ir ķīmiski noturīgas videi no pH 2 līdz pH 12.
-
Rasējumi

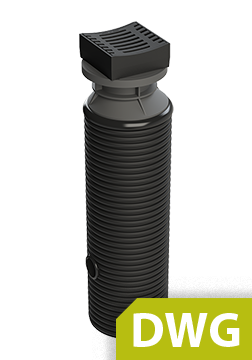

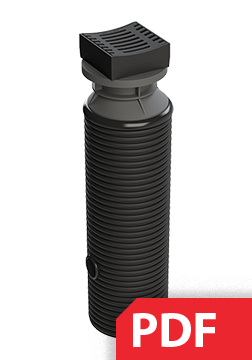

Tipveida rasējums DN600-500x500.B.Ceļa.gūlija PDF
Gūlija izbūvei pie ceļa apmales (ar tekni)
Lejupielādēt
