Ceļa gūlijas DN 600

Ar 500 x 300 mm resti izbūvei pie ceļa apmales

Pievienojumi DN/OD 110, 160, 200 mm
Ceļa gūlijas DN 600
Ceļa gūlijas DN 600
Ceļa gūlijas DN 600
Ceļa gūlijas DN 600
Ceļa gūlijas DN 600


Uztvērējaka (gūlija) ar nosēddaļu DN 600 [mm] ar D400 klases uztvērējresti izbūvei pie ceļa trotuāra apmales. Paredzēta augstas noslodzes ceļiem nodrošinot paaugstinātu noturību pret dinamiskām slodzēm.

  • Pievienojumi: DN/OD 110, 160 un 200 [mm]
  • Izbūves klase: D400, RAL-GZ 692
  • Nosēddaļas tilpums*: 166 [dm³]
    *standarta izpildījumā, pēc pasūtījuma iespējams izgatavot nosēddaļu ar citu tilpumu (vai bez tās)
  • Priekšrocības

    Produkta kalpošanas ilgums ≥ 50 gadiem

    Augsta noturība pret dinamiskām slodzēm intensīvas satiksmes zonās

    Ūdensnecaurlaidīgs > 0.5 bar

    Noturīgs pret notekūdeņos un gruntī sastopamo agresīvo vielu iedarbību

    Piekļuves atveres diametrs ļauj ērti un ātri uzturēt un apkalpot kanalizācijas tīklus

  • Pielietojums
    Daudzstāvu dzīvojamo māju pagalmi
    Stāvlaukumi un auto novietnes
    Ceļu konstrukcijas (ar intensīvu satiksmes slodzi)
  • Sastāvdaļas
    Ceļa gūlijas DN 600
    Tips Ar nosēddaļu Bez nosēddaļas
    Pieslēgumi OUT 0° OUT 0°
    DN/OD [mm] 110/ 160 / 200 160 / 200 / 250 / 315*

    *pieslēgumi līdz DN/OD 200 [mm] tiek veidoti iegriežoties šahtā ar kroņurbi un izmantojot pieslēgšanās blīvgumiju

  • Tehniskā informācija
    Akas izbūve:
    • Minimālais izbūves dziļums: 1.0 [m]
    • Maksimālais izbūves dziļums līdz 6.0 [m], ja gruntsūdeņu līmenis ir vismaz 2.0 [m] no virsmas. Ja gruntsūdeņu līmenis sakrīt ar virsmu, tad maksimālais izbūves dziļums nepārsniedz 5.0 [m], atbilstoši standarta LVS EN 13598-2 prasībām.
    • Aku pielietojuma zonas kods: U (paredzētas izbūvei gruntī ārpus ēku konstrukcijām)
    Akas pārsedzes risinājums:
    • Stacionāra tipa kantaina kaļamā ķeta lūkas pārsedze (rāmis ar režģi), 500x300 [mm], izbūves klase D400 (40t) atbilst LVS EN 124-2 un RAL GZ-692 standartu prasībām
    • Tērauda gružu uztvērējspainis, 300x500mm, forma D1, DIN4052.
    • Polimēra atbalsta gredzens, DN 650 [mm], atbilst DIN 4052-10b standarta prasībām
    • Polimēra atbalsta gredzens, DN 385 [mm], atbilst DIN 4052-10a standarta prasībām
    • Ekscentrisks adapters ceļa gūlijai, DN500/385/250 [mm], tips DIN 4052-10a
    • Gumijas manžete, DN 600/500 [mm], atbilst LVS EN 681-1 prasībām
    Akas šahtas un pamatnes risinājumi:
    • Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 600 [mm] atbilst LVS EN 13476-3 un LVS EN 14802 standartu prasībām
    • Gumijas blīvgredzens DN 600 [mm] atbilst LVS EN 681-1/A3 un LVS EN 1277 standartu prasībām
    • Polipropilēna (PP) uztvērējakas pamatne, tips CSL, DN 600 [mm] atbilst LVS EN 13598-2 un LVS EN 476 prasībām
    • Polipropilēna (PP) uztvērējakas pamatne, tips CR-CT, DN 600 [mm] atbilst LVS EN 13476-3 prasībām

    Atbilstoši ISO/TR 10358 un ISO/TR 7620, akas sastāvdaļas, kā arī blīvējošie elementi (blīvgredzeni un gumijas manžetes) ir ķīmiski noturīgas videi no pH 2 līdz pH 12.

  • Rasējumi

    Tipveida rasējums DN600-500x300.Ceļa.gūlija DWG

    DWG faila formāts

    Lejupielādēt
    Tipveida rasējums DN600-500x300.Ceļa.gūlija DWG

    Tipveida rasējums DN600-500x300.Ceļa.gūlija PDF

    PDF faila formāts

    Lejupielādēt
    Tipveida rasējums DN600-500x300.Ceļa.gūlija PDF

Ceļa gūlijas DN 600

Ar 500 x 300 mm resti izbūvei pie ceļa apmales

Pievienojumi DN/OD 110, 160, 200 mm
Lejupielādes

CRS 600 Gūlijas stacionāra tipa 500x500 restes izbūves risinājums PDF

ID600 ceļa gūlijām uz ceļiem un laukumiem ar asfaltbetona segumu

Lejupielādēt
CRS 600 Gūlijas stacionāra tipa 500x500 restes izbūves risinājums PDF

Tipveida rasējums DN600-500x300.Ceļa.gūlija DWG

DWG faila formāts

Lejupielādēt
Tipveida rasējums DN600-500x300.Ceļa.gūlija DWG

Tipveida rasējums DN600-500x300.Ceļa.gūlija PDF

PDF faila formāts

Lejupielādēt
Tipveida rasējums DN600-500x300.Ceļa.gūlija PDF

Pasūtījuma informācija

  Produkts Kods
  Akas pārsedzes

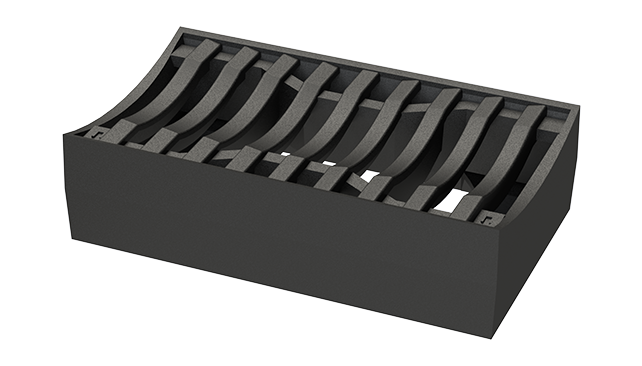

Kantaina kaļamā ķeta lūkas pārsedze (rāmis ar režģi), 500x300 [mm], RAL-GZ 692 820212174ST730006A

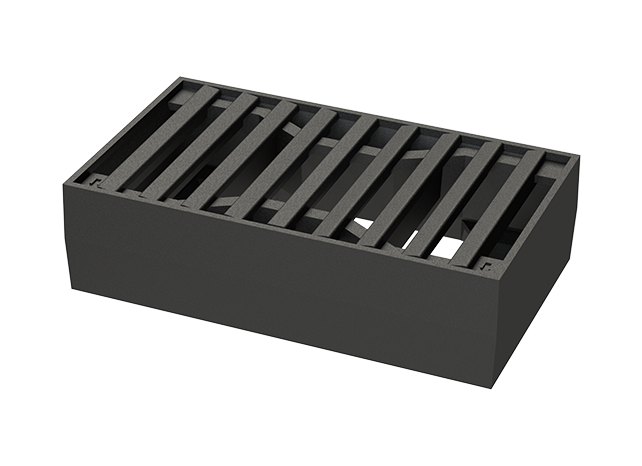

Kantaina kaļamā ķeta lūkas pārsedze (rāmis ar režģi), 500x300 [mm], RAL-GZ 692 820316174ST730006A
  Gružu uztvērēji

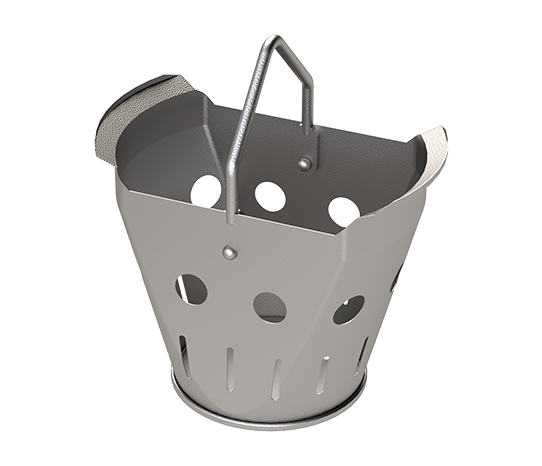

Tērauda gružu uztvērējspainis, 300x500mm, forma D1, DIN4052. 8150991740078000DS
  Adapteri un gredzeni

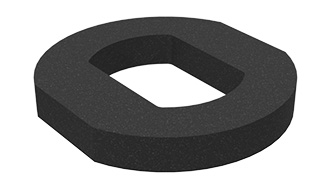

Polimēra atbalsta gredzens TX/650/395/P, h=90 mm. 822251833H50000000

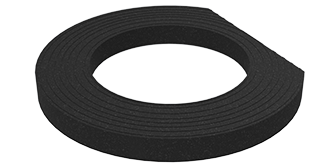

Polimēra atbalsta gredzens TX/4052/10A, h=60 mm. 822251833G60000000

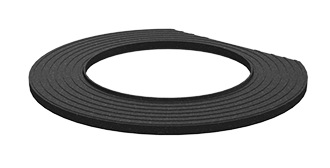

Paaugstinošais gredzens TX/4052/10A, h=20 mm. 822251833H70000000

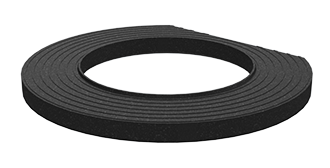

Paaugstinošais gredzens TX/4052/10A, h=40 mm. 822251833H60000000
Ekscentrisks adapters ceļa gūlijai, DN500, h=250 [mm], 4052-10a 9030600600015I10
Gumijas manžete DN 600/500 815208650000000000
  Akas šahta
Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 600 [mm] 30500I0608003FT80B5
Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 600 [mm], bez pievienojumiem, ar piemetinātu pamatni, h=2 [m] 903060060090020
Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 600 [mm], bez pievienojumiem, ar piemetinātu pamatni, h=3 [m] 903060060090030
  Blīvgredzeni
GIGAPIPE šahtas blīvgredzens DN 600 [mm] 809025600000000096
  Akas pamatne
Polipropilēna (PP) uztvērējakas pamatne, tips CR-CT, DN 600 [mm], KN 815053000000000231
PP pamatne, tips CSL, DN 600, ar vienu pieslēgumu 0° DN 160 [mm] 815041160O3000W230
PP pamatne, tips CSL, DN 600, ar vienu pieslēgumu 0° DN 200 [mm] 815041200O6000W230
PP pamatne, tips CSL, DN 600, ar vienu pieslēgumu 0° DN 250 [mm] 8150412503O000W230
PP pamatne, tips CSL, DN 600, ar vienu pieslēgumu 0° DN 315 [mm] 81504131540000W230
  Aksesuāri / Piederumi

Atvērt

Akas pieslēgums (gofrētai caurulei), DN 110 [mm] 8090201100000G0200
Akas pieslēgums (gofrētai caurulei), DN 160 [mm] 8090201600000G0200
Akas pieslēgums (gofrētai caurulei), DN 200 [mm] 8090202000000G0200

Atvērt

GIGAPIPE pieslēguma blīvgumija DN 110 [mm] 8092071103G0000046
GIGAPIPE pieslēguma blīvgumija DN 160 [mm] 8092071606G0000046
GIGAPIPE pieslēguma blīvgumija DN 200 [mm] 8092072006G0000046
Kroņurbis, DN 110 [mm] pēc pieprasījuma
Kroņurbis, DN 160 [mm] 809300160000000000

Produktu attēliem ir informatīvs raksturs.
To lielums un krāsa var atšķirtiem no attēlotajiem.
