EVOCAB HARD
Gofrētas stingras dubultsienu caurules
Normāla triecienizturība, Mehāniskās izturības klase: 750, DN/OD 50 .. 160 mm
EVOCAB HARD tipa stingras halogēnbrīvas kabeļu aizsargcaurules no PE kompozīcijas ir pieejamas stangās. Standarta komplektācijā katra caurule ir aprīkota ar smilšu noturīgu uzmavu.
Caurules ārpuse ir gofrēta, bet iekšpuse ir gluda, nodrošinot labus caurules mehāniskos un triecienizturības parametrus.
Standarta uzmavu izmantošana nodrošina ērtas ciešās savienošanas iespējas.
- Pieejamie izmēri: DN/OD 50 .. 160 [mm]
- Mehāniskās izturības klase: 450 vai 750
-
Pielietojums
Elektrosistēmu aizsardzība dzelzceļa līniju tuvumā
Risinājumi saules parkiem ar centralizētu invertoru
Elektroauto lieljaudas uzlādes stacijas, iekļaujot kabeļu savienojumu aku (100kW<360kW)
Sauszemes vēja parki
HARD tipa caurules ir izgatavotas no stingra materiāla, un to uzbūve ir veidota tā, lai tās spētu izturēt grunts un transportlīdzekļu slodzes.
Tās ir izmantojamas kabeļu aizsardzībai un izolācijai, guldot zemē, un ir īpaši piemērotas, izveidojot sistēmas ar augstu mehānisko
izturību – montējot zem ceļiem, laukumiem utt. -
Tehniskā informācija
Standarta izpildījumā caurule ir sarkanā (RAL 3020) un dzeltenā (RAL 1021) krāsā, citas krāsas ir pieejamas pēc pieprasījuma.
- Materiāls- Polietilēns (HDPE)
- Mehāniskās izturības klase: 750
- Triecienizturības klase: N (normāla)
- Temperatūras noturība no -25ºC līdz +90ºC
- Caurules tips: stingra
- Izmantojot blīvgredzenu¹, var panākt savienojuma vietas ūdens necaurlaidību (0.5 bar)
¹ Blīvgredzens ir noturīgs pret eļļu atb. EN 681-2 p.5.10 prasībam. Atbilstība noteikta ar "Apjoma izmaiņām eļļā" testu saskaņā ar ISO 1817.
Caurules izmēri Parametrs DN50 DN63 DN75 DN90 DN110 DN125 DN160 Ārējais Ø [mm] 50 63 75 90 110 125 160 Iekšējais Ø [mm] 40.7 51.7 62.7 76.2 94.1 106.7 137.0 Garums [m] 6 6 6 6 6 6 6

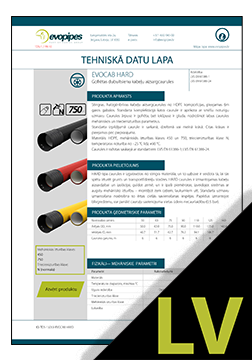

EVOCAB HARD TDS ENG
Lejupielādēt
-
Revit BIM faili
-
Sertifikāti

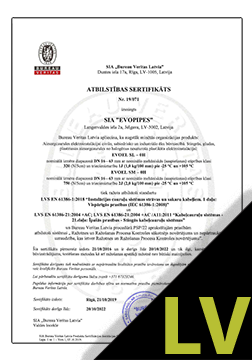

EVOCAB FLEX, HARD, SUPERHARD Sertifikāts LV
Ekspluatācijas īpašību noturības sertifikāts (Bureau veritas)
Lejupielādēt
EVOCAB kabeļu aizsargcaurules ir ražotas saskaņā ar:
- LVS EN 61386-1:2018
- LVS EN 61386-24:2011
