EVODUCT
Gludsienu optisko kabeļu aizsargcaurules
Normāla triecienizturība, Mehāniskās izturības klase: 750, DN/OD 25 .. 63 mm
Būvējot optiskās šķiedras un sakaru kabeļu kanalizācijas sistēmas, par labāko risinājumu kabeļu ilgtermiņa aizsardzības nodrošināšanai kalpo EVODUCT aizsargcaurules. Aizsargcaurules ir paredzētas guldīšanai gruntī, betonā, un ūdenī.
EVODUCT caurules tiek izmantotas optiskās šķiedras sakaru un citu kabeļu ievilkšanai tajās, pielietojot tradicionālas instalācijas metodes - ievilkšanu ar trosi vai pneimoiepūšanu.
- Pieejamie izmēri: DN/OD 25 .. 63 [mm]
- Mehāniskās izturības klase: 750

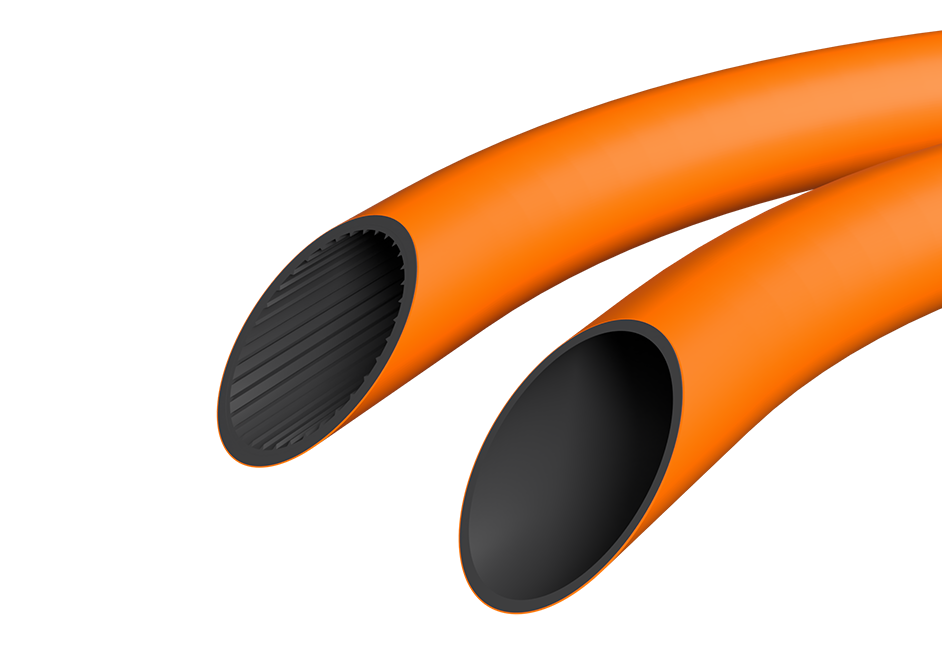

Dubultsienu kabeļu aizsargcaurules no augsta blīvuma polietilēna (HDPE) standarta izpildījumā tiek piegādātas ar gludu ārējo virsmu un vienu no sekojošiem iekšējās virsmas variantiem:
- STANDARD: gluda iekšēja virsma
- GROOVE: rievsienu iekšējā virsma
- STANDARD DN110: gluda iekšējā un ārējā virsma. Mehāniskās izturības klase: 1250
-
Priekšrocības
- Ātrāka, ērtāka un ekonomiski izdevīgāka kabeļu tīklu izbūve un sagatavošana kabeļu ievadīšanai (ievelkot ar trosi vai pneimoiepūšanu)
- Iespējama ātra kabeļu nomaiņas bez papildu zemes darbiem
- Viegla cauruļu savienošana, izmantojot uzmavas
- Cauruļu apdruka ar metrāžas atzīmēm ļauj noteikt instalācijas garumu
- Augsta ārējā un iekšējā spiedienizturība
- Izmantojamie materiāli nodrošina cauruļu ekoloģiskumu, ilgtermiņa izturību pret gruntī esošo agresīvo vielu iedarbību
-
Pielietojums
Elektrosistēmu aizsardzība dzelzceļa līniju tuvumā
Aizsargcaurules ir paredzētas guldīšanai gruntī, betonā, un ūdenī. Tās tiek izmantotas optiskās šķiedras sakaru un citu kabeļu ievilkšanai tajās, pielietojot tradicionālas instalācijas metodes - ievilkšanu ar trosi vai pneimoiepūšanu.
-
Tehniskā informācija
EVODUCT caurules standarta izpildījumā aizsargcaurules ir melnā (RAL 9005) un oranžā (RAL 2004) krāsā, visā tās garumā ir 4 (ik pa 90°) vienkārtējas vai divkārtējas garensvītras baltā krāsā. Aizsargcaurulēm ik pēc 1m ir termomarķējums baltā krāsā, ar minimālu simbolu augstumu 4 mm, kas ietver standarta informāciju par izstrādājumu, ražotāja un pasūtītāja nosaukumu.
Pēc klienta pasūtījuma ir iespējams izgatavot cauruli/garensvītras jebkurā krāsā saskaņā ar RAL sistēmu, kā arī mainīt marķējuma saturu saskaņā ar pasūtītāja vēlmēm.
- Materiāls- Polietilēns (HDPE)
- Mehāniskās izturības klase- 750
- Triecienizturības klase- N (normāla)
- Temperatūras noturība no -25ºC līdz +90ºC
- Pagarinājums stiepē 100mm/min (saskaņā ar EN ISO 6259-1:2002)
- Spiediena noturība 20 ºC, 1,0 [MPa] (saskaņā ar EN ISO 1167)
- Garenvirziena sarukums: ≤3% 110 ºC, 1 h (saskaņā ar EN ISO 2505:2005)
EVODUCT STANDARD DN110 caurules ārpuse ir sarkanā krāsā un iekšpuse melnā krāsā. Mehāniskas izturības klase: 1250
Caurules izmēri Parametri DN25 DN32 DN32 DN40 DN40 DN50 DN50 DN63 DN63 Ārējais Ø [mm] 25 32 32 40 40 50 50 63 63 Iekšējais Ø [mm] 20.4 27.6 26.0 34.0 32.6 44.0 40.8 55.8 51.4 Sieniņa [mm] 2.3 2.2 3.0 3.0 3.7 3.0 4.6 3.6 5.8 SDR klase 11 13.6 11 13.6 11 17 11 17 11 Garums [m] 500/1000 300 1000 1000 1000 500 500/750 400 600 Lieces rādiuss [≥ m] 0.5 0.64 0.64 0.8 0.8 1.0 1.0 1.26 1.26
R- lieces rādiuss
D- lieces diametrsIeteicamie nosacījumi vadu ievilkšanai ar pūšanu:
- Gaisa spiediena diapazons: 0.8–1.2 [MPa]
- Gaisa plūsmas diapazons: 10–12 [m³/min]
Maksimāli pieļaujamais vilkmes spēks DN/OD 25 32 32 40 40 50 50 63 63 Sieniņas biezums 2,3 2,2 3,0 3,0 3,7 3,0 4,6 3,6 5,8 Maksimāli pieļaujamais sākotnējais vilkmes spēks [kN] Vilkmes laiks (t)
t < 10h1,6 2,1 2,7 3,5 4,2 4,4 6,6 6,7 10,4 Vilkmes laiks (t)
10h < t < 20h1,4 1,8 2,3 3 3,6 3,8 5,6 5,7 8,9 Vilkmes laiks (t)
t > 20h1,2 1,5 2 2,6 3,2 3,3 4,9 5 7,8 -
Sertifikāti
EVODUCT optisko kabeļu aizsargcaurules ir ražotas saskaņā ar:
- LVS EN 61386-1:2018
- LVS EN 61386-24:2011
Atbilstība:
- DIN 8074/8075
