EVOTRAY

Kabeļu kanāli

Augsta UV noturība!
EVOTRAY
EVOTRAY

Kabeļu kanāli EVOTRAY ir paredzēti kabeļu izbūvei gar dzelzceļa līnijām, kā arī citos, strauji augošos infrastruktūras objektos, kuros ir nepieciešams viegli un ātri piekļūt kabeļu līnijām, papildināt esošās līnijas vai veikt apkopes darbus.

Ražoti no polipropilēna, un ar izcilu UV noturību, EVOTRAY kabeļu kanāli ir pieejami divos dažādos izmēros:

  • Garums ~ 1000 mm, augstums (iekšējais / ārējais) - 155 / 230 mm
  • Platums (iekšējais / ārējais):
    • Tips 1 - 100 mm / 200 mm
    • Tips 2 - 240 mm / 340 mm
  • Priekšrocības

    Produkta svars ļauj ērti un ātri izbūvet kabeļu kanālus.

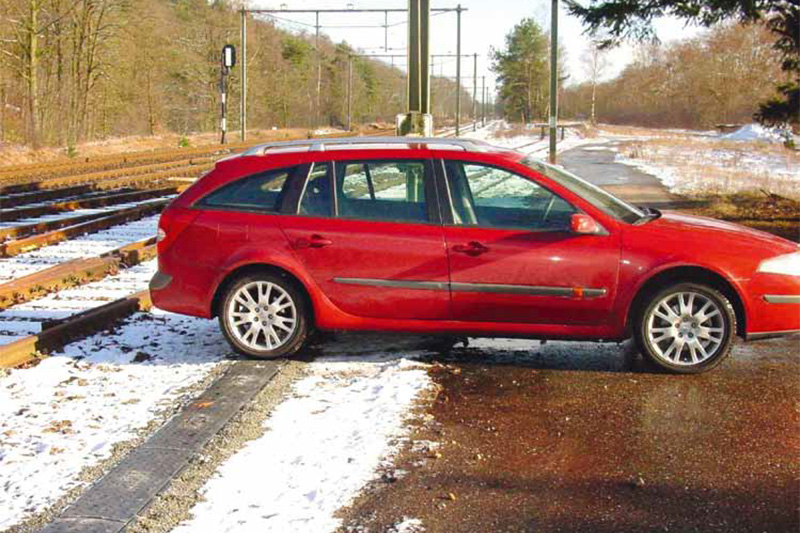

    Slodzes noturība 12 kN!

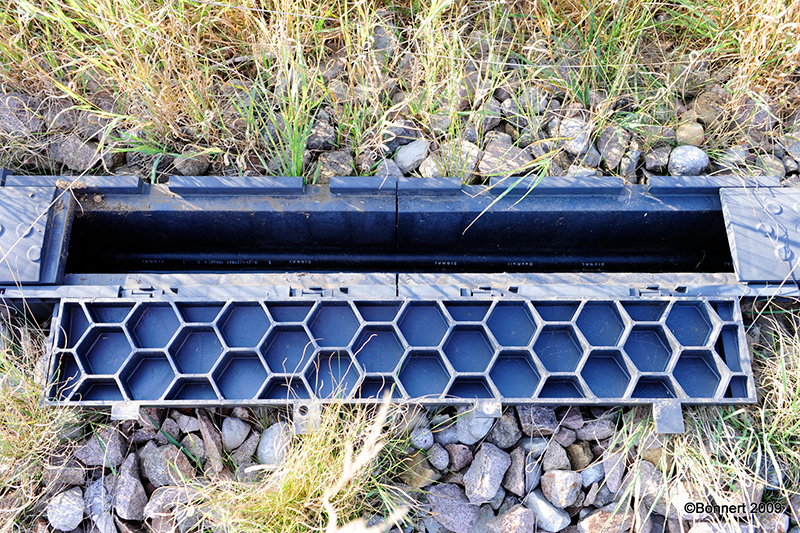

    Ekspluatācijas laikā ir iespējams atvērt vienu vāku neatverot blakus esošos vākus.

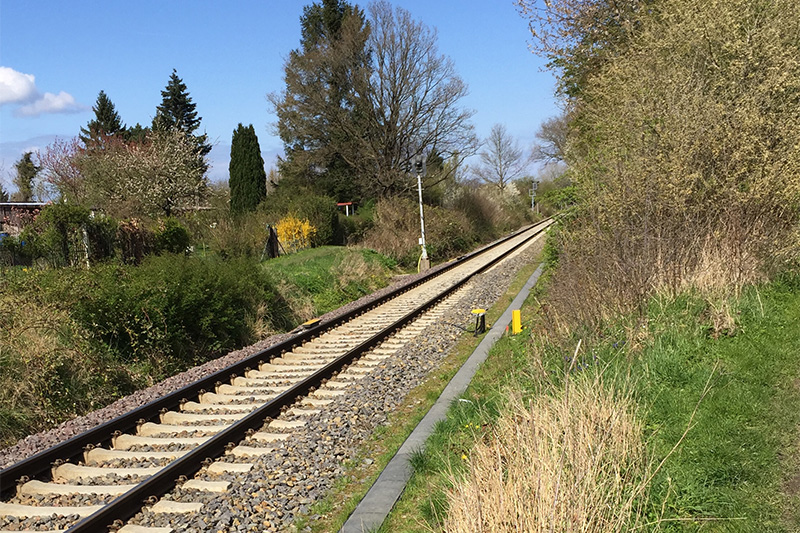

    Augstā UV noturība - garantēta produkta ilgmūžība!



  • Pielietojums

    EVOTRAY Katalogs ENG

    Kabeļu kanālu kanāli strāvas, signālu un sakaru līnijām

    Lejupielādēt
    EVOTRAY Katalogs ENG

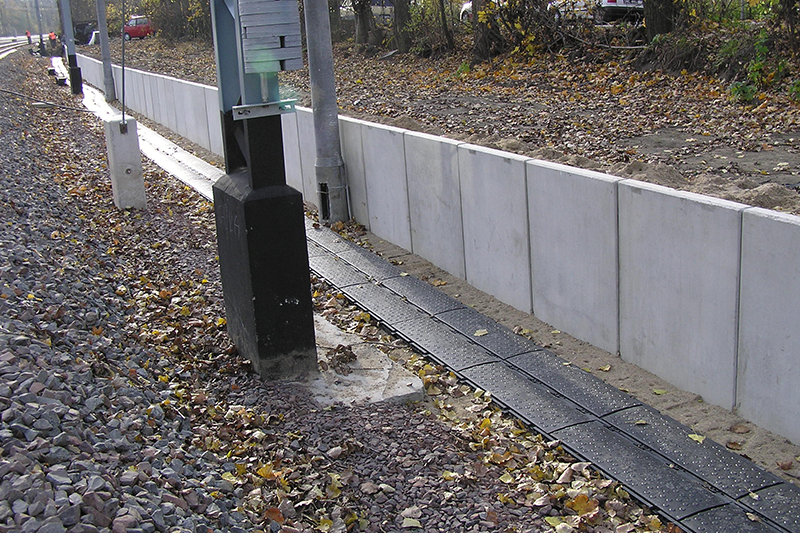

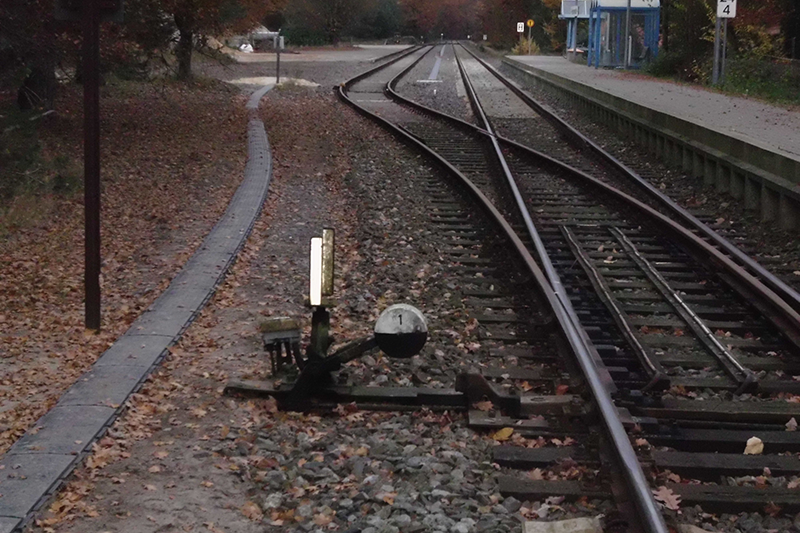

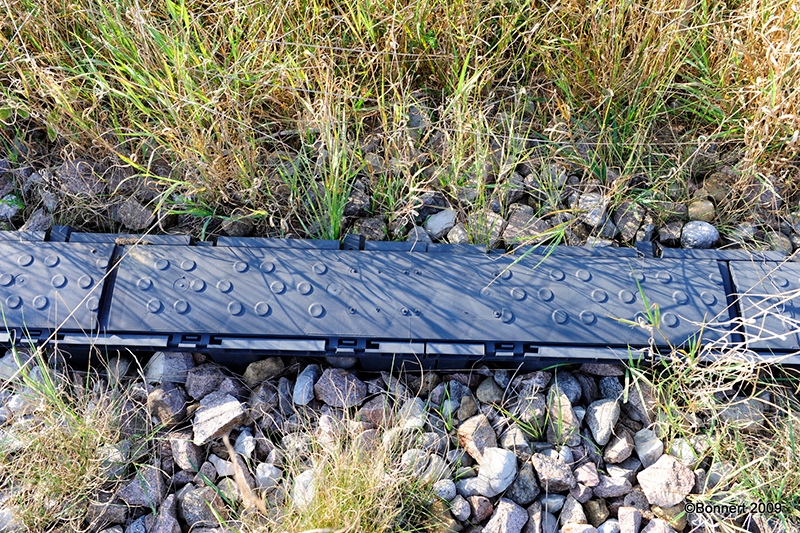

    EVOTRAY kabeļu kanāli ir paredzēti kabeļu izbūvei gar dzezceļa līnijām un citos līdzīgos infrastruktūras objekots.

  • Izbūve

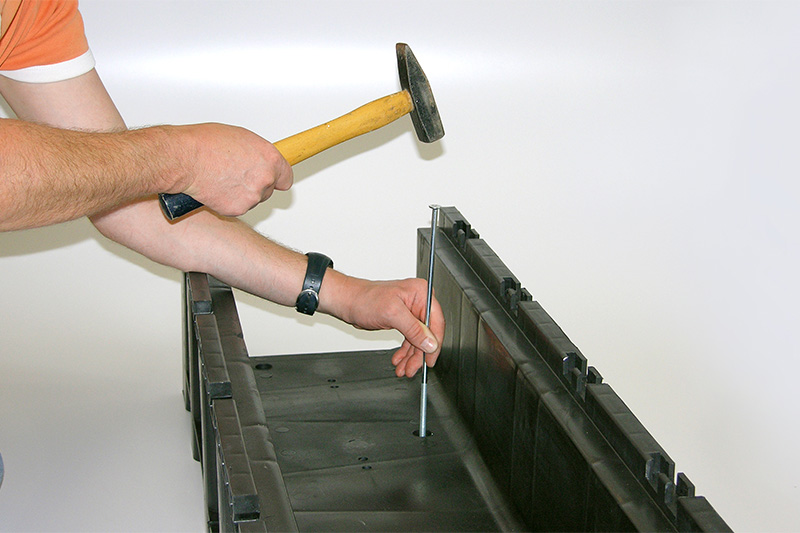

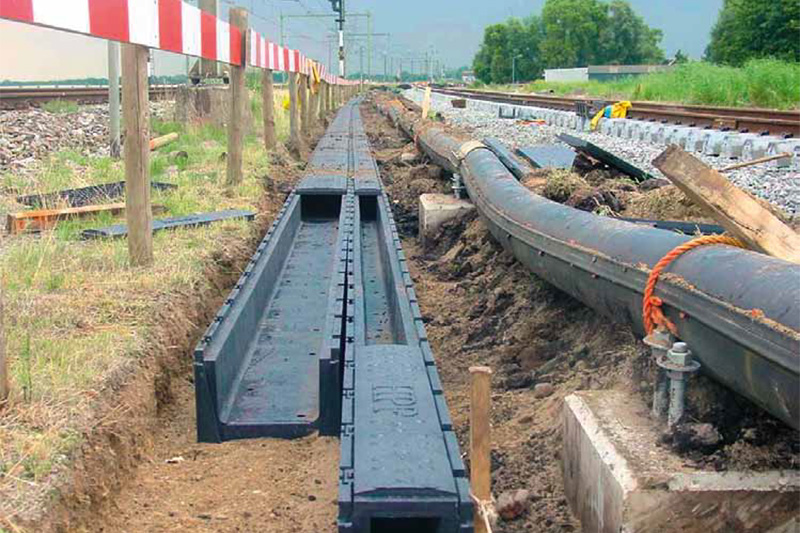

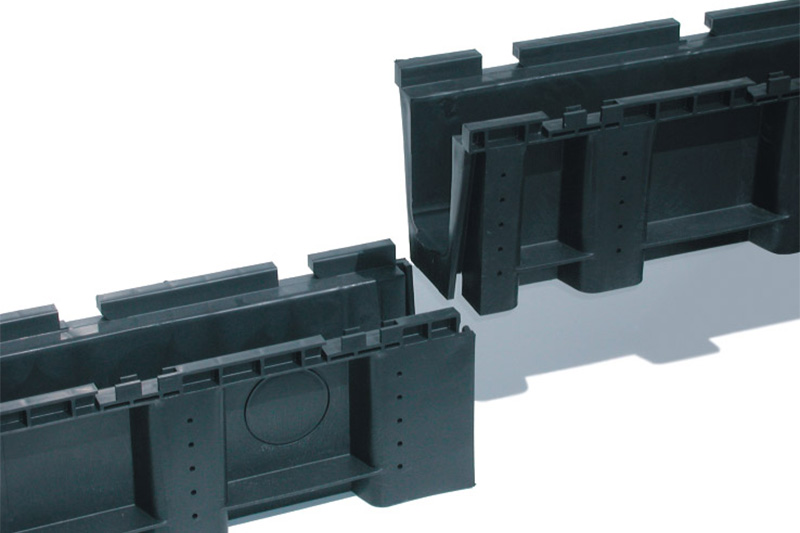

    Kabeļu kanāli paredzēti izbūvei iepriekš sagatavotā tranšejā ar atbilsotšu pamatni vai arī izbūvei virs zemes uz atbilstošiem pamatiem. Savstarpējā kanālu savienošana ir ērta un vienkārša izmantojot vienkāršus darba rīkus (gumijas āmurs).

  • Tehniskā informācija

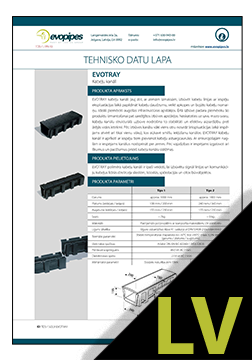

    EVOTRAY TDS LV

    Produkta tehniskā datulapa

    Lejupielādēt
    EVOTRAY TDS LV

    Standarta risinājumā kabeļu kanāli ir pieejami melnā krāsā, citas krāsas pieejamas pēc pasūtījuma.

    • Materiāls: Polipropilēna (PP) kompozītmateriāls, UV stabilizēts
    • Ugunsnoturība: Klase K1 - saskaņā ar DIN 53438-2 (pašdziestošs)
    • Termiskā stabilitāte: Noturīgs temperatūras diapozonā no -30ºC līdz +95ºC (max. izmēru izmaiņas (garums/platums/augstums) - 0,5%)
    • Mehāniskā izturība: Slodzes noturība ≥ 12kN (testēta ar 10x10 cm lielu spiedi) - bez plīsumiem, saskaņā ar DIN EN 1433
    EVOTRAY
    Parametri Tips 1 Tips 2
    Garums, mm ~1000 ~1000
    Platums (iekšējais / ārējais), mm 100 / 200 240 / 340
    Augstums (iekšējais / ārējais), mm 155 / 230 155 / 230
    Svars ~ 7kg ~ 9kg
  • Revit BIM faili

    EVOTRAY

    Revit faili tavam BIM projektam

    Lejupielādēt
    EVOTRAY

    EVOTRAY Līkumi

    Revit faili tavam BIM projektam

    Lejupielādēt
    EVOTRAY Līkumi

    EVOTRAY Veidgabali

    Revit faili tavam BIM projektam

    Lejupielādēt
    EVOTRAY Veidgabali

EVOTRAY

Kabeļu kanāli

Augsta UV noturība!
Lejupielādes

EVOTRAY Katalogs ENG

Kabeļu kanālu kanāli strāvas, signālu un sakaru līnijām

Lejupielādēt
EVOTRAY Katalogs ENG

EVOTRAY TDS LV

Produkta tehniskā datulapa

Lejupielādēt
EVOTRAY TDS LV

EVOTRAY

Revit faili tavam BIM projektam

Lejupielādēt
EVOTRAY

EVOTRAY Līkumi

Revit faili tavam BIM projektam

Lejupielādēt
EVOTRAY Līkumi

EVOTRAY Veidgabali

Revit faili tavam BIM projektam

Lejupielādēt
EVOTRAY Veidgabali

Pasūtījuma informācija

Tips Kods
EVOTRAY
EVOTRAY Tips 1 83385285789000_200
EVOTRAY Tips 2 8338378507R000_200

Produktu attēliem ir informatīvs raksturs.
To lielums un krāsa var atšķirtiem no attēlotajiem.
