GIGAPIPE PE

Notekūdeņiem un caurtekām, atbilstoši EN 13476-3 Tips B

SN4 vai SN8 [kN/m²]*, DN/ID 300, 400, 500, 600, 800, 1000 mm
GIGAPIPE PE
GIGAPIPE PE
GIGAPIPE PE
GIGAPIPE PE
GIGAPIPE PE
GIGAPIPE PE

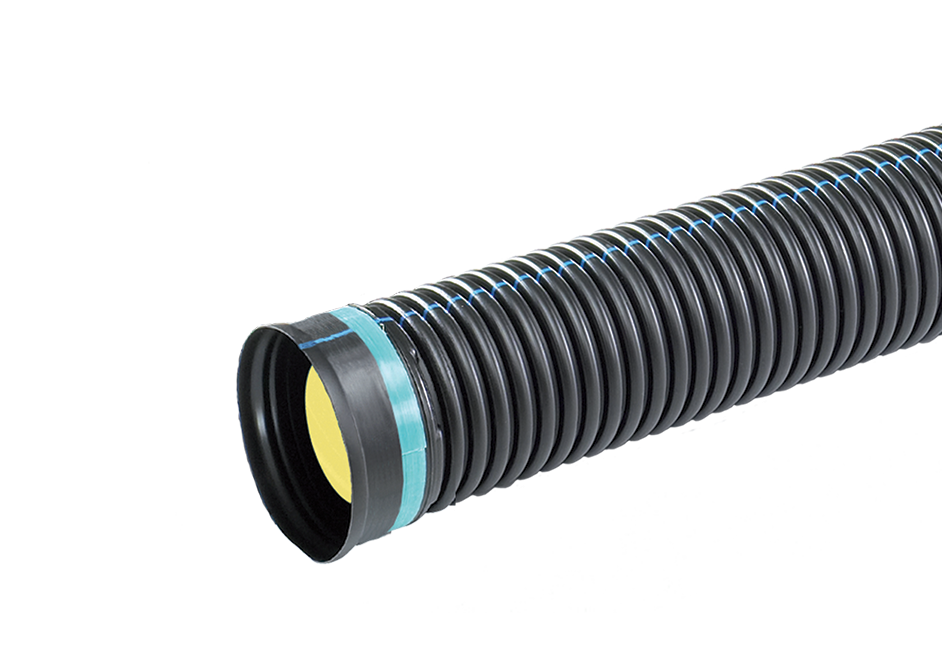

GIGAPIPE PE dubultsienu caurules- ar profilētu (gofrētu) ārējo un gludo iekšējo virsmu, B tipa, polietilēna (PE) caurteku, pašteces kanalizācijas un lietus notekūdeņu infrastruktūras izbūvei.

  • DN/ID 300, 400, 500, 600, 800, 1000 [mm]
  • Ražotas atbilstoši LVS EN 13476-3
  • Aploces stingums¹: SN8 [kN/m²]
  • Caurules garums²: 6 [m]
¹ SN4 caurules pieejamas pēc pieprasījuma
² iespējams pasūtīt arī cita garuma caurules



GIGAPIPE cauruļvadus raksturo ilgs ekspluatācijas laiks, nelielas uzturēšanas un uzstādīšanas izmaksas, lieliskas hidrauliskās īpašības un augsta mehāniskā stiprība. Tās ir īpaši piemērotas ceļa būves infrastruktūrā ūdens šķēršļu pārvarēšanā caurteku izbūvē.

  • Priekšrocības
    Labs balanss starp produkta aploces stingumu, elastīgumu un triecienizturību
    Produkts ir noturīgs izbūvei pie zemām temperatūrām (līdz -10 °C)
    Noturīgs pret notekūdeņos un gruntī sastopamo agresīvo vielu iedarbību diapazonā no pH2 (skāba vide) līdz pH12 (sārmaina vide).
    Videi draudzīgs, otrreizēji pārstrādājams arī pēc vairākām kalpošanas dekādēm
    Produkta kalpošanas ilgums ≥ 100 gadiem.
  • Pielietojums

    GIGAPIPE caurules ir ne tikai piemērotas visu veidu (sadzīves, ražošanas un lietus) kanalizācijas notekūdeņu sistēmām, bet arī, piemēram, plānveidīgas apbūves meliorācijas sistēmām ceļa, dzelzceļa, ostu, doku, lidostu, kā arī citu būvju infrastruktūrā, kā arī lauksaimniecībā izmantojamo zemju meliorācijas sistēmām galveno cauruļvada tīklu kolektoru izbūvē. Tās ir īpaši piemērotas ceļa būves infrastruktūrā ūdens šķēršļu pārvarēšanā caurteku izbūvē

    • Pašteces cauruļvadu līnijas
    • Sadzīves kanalizācijas un lietus notekūdeņu tīkli
    • Kombinētās (kopsistēmas) izbūvei notekūdeņu un lietus ūdeņu novadīšanai pa vienu cauruļvadu
    • Drenāžas un melorācijas risinājumi
    • Industriālās un rūpnieciskās teritorijās īpašu risinājumu izstrādei
    • Esošo tīklu paplašināšana
    • Īpašas konstrukcijas lietus un lietus ūdens apsaimniekošanai un rūpnieciskām vajadzībām pēc pieprasījuma
    • Ceļa būves infrastruktūrā dabīgo un mākslīgo ūdens šķēršļu pārvarēšanā caurteku izbūvē
  • Tehniskā informācija
    • Materiāls: polietilēns (PE)
    • Ražots atbilstoši LVS EN 13476-3
    • Aploces stingums¹: SN8 [kN/m²]
    • Aploces elastīgums RF30
    • Trieciennoturība pie -10 °C (ledus kristāls)
    • Pieejamie izmēri: DN/ID 300, 400, 500, 600, 800, 1000 [mm]
    • Cauruļu standarta garums²: 6 [m]
    • Caurules ir bez blīvgredzena
    ¹ SN4 caurules pieejamas pēc pieprasījuma
    ² iespējams pasūtīt arī cita garuma caurules



    Caurules izmēri
    Parametrs DN300 DN400 DN500 DN600 DN800 DN1000
    Ārējais Ø [mm] 339.0 451.8 565.7 678.9 906.3 1134.3
    Iekšējais Ø [mm] 298.3 395.8 495 594 793 992.5

    GIGAPIPE caurules (DN/ID 500, 600, 800, 1000) ir aprīkotas ar SAFECONNEC savienošanas sistēmu. SAFECONNEC tipa savienojums ir unikāls DROSSBACH risinājums, kas optimizē mijiedarbību starp uzmavu un gumijas blīvgredzenu, vēl vairāk uzlabojot elastīgās cauruļu sistēmas pozitīvās īpašības.

    Augstas stiprības stiprinājuma jostas gredzens tiek metināts uz uzmavas ārpuses tieši tajā vietā, kur gumijas blīvgredzens tiek montēts. Armatūras josta aizsargā pret šuves atdalīšanos (kustību) pat ārkārtējas slodzes apstākļos, tādējādi nodrošinot, ka cauruļu savienojumi paliek hermētiski vairāk nekā 100 gadus. Šāda savienojuma aizsardzības josta tiek metināta arī visiem EVOPIPES individuāli izstrādātajiem veidgabaliem un atbilstošiem GIGAPIPE sistēmas aksesuāriem.

    Gumijas blīvgredzena pielietoja zona:

    Pateicoties īpašai GIGAPIPE cauruļu uzbūvei (DN/ID 800 un DN/ID 1000 [mm] izmēru caurulēm) blīvgredzenus var montēt atšķirīgās zonās- uz augstā profila HP vai zemā profila LP.

    HP - Blīvgredzeni montāžai augstā profila zonā

    LP - Blīvgredzeni montāžai zemā profila zonā

  • Sertifikāti

    GIGAPIPE ID 500 - 1000 Sertifikāts LV

    Atbilstības sertifikāts (Bureau veritas)

    Lejupielādēt
    GIGAPIPE ID 500 - 1000 Sertifikāts LV

    GIGAPIPE ID 300 un 400 Sertifikāts LV

    Atbilstības sertifikāts (Bureau veritas)

    Lejupielādēt
    GIGAPIPE ID 300 un 400 Sertifikāts LV

    GIGAPIPE PP EPD

    Produkta vides deklarācija (EPD HUB)

    Lejupielādēt
    GIGAPIPE PP EPD

GIGAPIPE PE

Notekūdeņiem un caurtekām, atbilstoši EN 13476-3 Tips B

SN4 vai SN8 [kN/m²]*, DN/ID 300, 400, 500, 600, 800, 1000 mm
Lejupielādes

GIGAPIPE Katalogs LV

Cauruļu sistēma caurteku, sadzīves un lietus kanalizācijas tīklu izbūvei

Lejupielādēt

GIGAPIPE PE TDS LV

Produkta tehniskā datulapa

Lejupielādēt

Aprēķini

Pašteces hidraulika

Caurplūdes un plūsmas ātruma aprēķini pašteces sistēmām (Colebrook White)

Caurtekas hidraulika

Caurplūdes un plūsmas ātruma aprēķini caurteku sistēmām GIGAPIPE. Caurtekas parametri tiek noteikti pēc Manninga – Striklera formulas, kura ietver sevī zudumus no saskares ar caurtekas sienām.

Pašteces notekūdeņu cauruļu izbūves dziļums

Pieļaujamie izbūves dziļumi un deformācijas aprēķini

DN/ID [mm] Krava [m] Uzmavas gals Kods
GIGAPIPE PE SN8 garums 8 [m]
500 128 bez uzmavas 30500I0508044FT10B5
600 80 bez uzmavas 30500I0608044FT10B5
800 48 + 30500I0808044FT10C5
1000 32 + 30500I1008044FT10C5
GIGAPIPE PE SN8 garums 6 [m]
300 432 + 30500I0306044FT10C5
400 288 + 30500I0406044FT10C5
500 192 + 30500I0506044FT10C5
600 120 + 30500I0606044FT10C5
800 72 + 30500I0806044FT10B5
1000 48 + 30500I1006044FT10C5
GIGAPIPE PE SN8 garums 4.1 [m]
500 196.8 + 30500I0504144FT10C5
600 123 + 30500I0604144FT10C5
800 73.8 + 30500I0804148FT10C5
1000 49.2 + 30500I1004144FT10C5

Produktu attēliem ir informatīvs raksturs.
To lielums un krāsa var atšķirtiem no attēlotajiem.
