ULTRASTRESS VISIO GAS
PE100-RC tipa gāzes apgādes caurules ar VISIO ārējo slāni
LVS EN 1555, PAS 1075 2. tips, DN/OD 20-630 [mm]

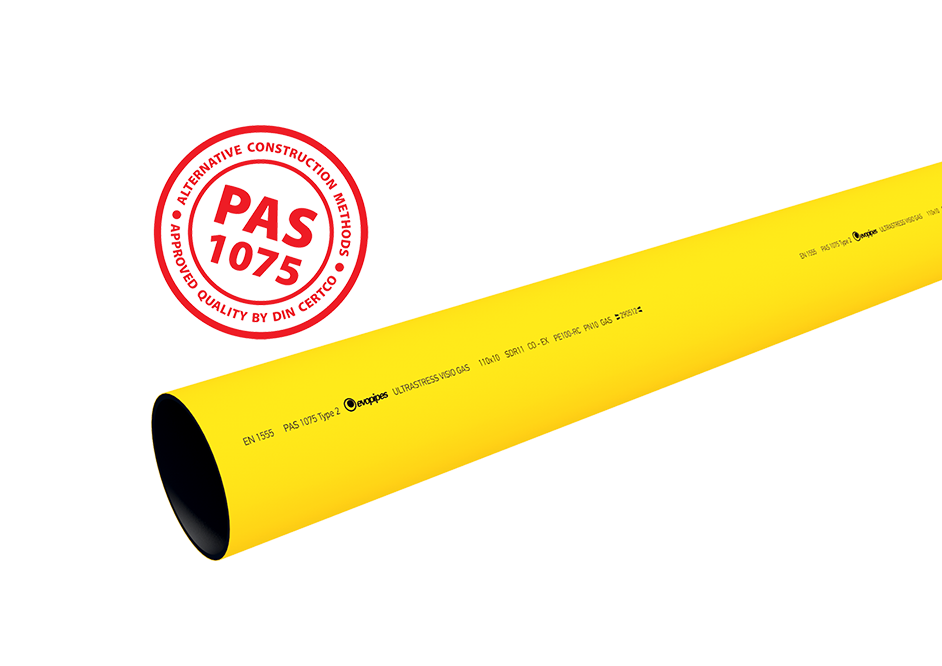

ULTRASTRESS VISIO GAS spiedvadu caurules gāzes transportēšanai no PE100-RC materiāla ar dzeltenu VISIO slāni (10% sieniņas biezuma).
PE100-RC materiāla caurules ir izturīgas pret plaisu izplatīšanos ilgtermiņā, skrāpējumiem un punktveida slodzēm. Punktveida slodzes rodas īpaši cauruļvadu montāžas laikā, izmantojot tranšeju metodi un beztranšejas iebūves metodi (piemēram, berzes rezultātā gar gruntī esošajiem akmeņiem).
VISIO slānis ļauj vizuāli pārbaudīt, vai caurulēs nav griezumu, nobrāzumu un bojājumu (maksimālais pieļaujamais dziļums ir vienāds ar 10% no sienas biezuma).
-
Priekšrocības
- Izturība pret apkārtējās vides izraisītām plaisām nepārtrauktas ekspluatācijas laikā
- Optimizēta izturība pret vietējām deformācijām
- Paaugstināta izturība pret mehāniskiem bojājumiem
- Noturība pret materiāla nogurumu
- Zema plūsmas pretestība
- Ķīmiskā un bioloģiskā inerce
- Videi neitrāls materiāls - polietilēns ir 100% pārstrādājams un atkārtoti izmantojams
-
Pielietojums
Tradicionālai (klasiskai) izbūvei:
- Atklātās tranšejās bez pabēruma un apbēruma atbilstoši LVS EN 1610, LVS EN 1046, LVS EN 12007-2, LVS EN 12327, LVS 421, LVS 418 (neattiecas uz pieberamo grunti ap cauruli)
Ar alternatīvām izbūves metodēm:
- Iestrāde gruntī ar arklu vai frēzi atbilstoši LVS EN 1610, LVS ENV 1046, LVS EN 12007-2, LVS EN 12327, LVS 421, LVS 418 (neattiecas uz pieberamo grunti ap cauruli)
- Vadāmā horizontālā urbšana atbilstoši LVS EN 12889, LVS EN 14457
Vadāmā horizontālā urbšana tiek pielietota būvējot jaunus vai rekonstruējot vecos cauruļvadus. Rekonstrukcijas laikā vecais cauruļvads var pilnvērtīgi funkcionēt. Pārtraukumi darbā var būt tikai īslaicīgi, saistībā ar jaunu savienojumu veikšanu. Šī metode ir piemērota izmantošanai vietās, kur ir vēlams izvairīties no zemes darbiem, piemēram: ūdens šķēršļi, ceļi un dzelzceļi, laukumi, celtnes u.tml.- Ievilkšana vecajā caurulē* atbilstoši LVS EN 12889, LVS EN 14457
Ievilkšanu vecajā caurulē izmanto veco cauruļvadu rekonstrukcijā. Vecajā caurulē tiek ievilkta ULTRASTRESS caurule ar nedaudz mazāku diametru. Šo metodi izmanto daudzos rekonstrukcijas gadījumos. Darbu veikšanas laikā tiek atrakts tikai rekonstruējamā cauruļvada nogriežņa sākums un sazarojumu vietas.* Iespējama, ja ir veikta cauruļu iekšējās virsmas stāvokļa novērtēšana, lai ievelkot ārējās virsmas bojājumi nepārsniegtu 15% no caurules sienas biezuma
-
Tehniskā informācija
- Atbilstoši PAS 1075 sertificēta 2. tipa caurule*
- Cauruļu izmēri atbilst standarta LVS EN 1555 definētajām prasībām
- Abi cauruļi slāņi ir no augsta blīvuma polietilēna (HDPE), tipa PE100-RC materiāla
- Šuves melnā mala kalpo kā labas kvalitātes metināšanas vizuāls indikators (caurules melnais pamatnes slānis ir metināts) saskaņā ar ISO 12176-1 standarta noteikumiem
- Atbilstoši ISO/TR 10358 un ISO/TR 7620 caurulēm un veidgabaliem ir ķīmiskā izturība starp pH 2 (skābe) un pH 12 (sārmaina).
EVOPIPES CAURUĻU KLASIFIKĀCIJA PĒC PAS* 1075
* PAS = Publiski pieejamā specifikācija kalpo kā papildinājums esošajai normatīvu un direktīvu sistēmai un attiecas uz polietilēna caurulēm, kas paredzētas instalācijai ar alternatīvām izbūves metodēm.
1. Tips – monolītsienu (viendabīgas) caurules no augsta blīvuma polietilēna PE100 – RC tipa materiāla
2. Tips – divu slāņu caurules no augsta blīvuma polietilēna PE100 – RC tipa materiāla, 10% VISIO slānis, 90% pamatcaurule
3. Tips – monolītsienu caurules no augsta blīvuma polietilēna PE100 – RC tipa materiāla ar polipropilēna (PP) ārējo aizsargslāni, kuru identificē zaļa līnija
-
PAS 1075 Sertifikāti
ULTRASTRESS VISIO GAS (G) DN 32-63 Sertifikāts LV (DIN-CERTCO)
PAS 1075 2. Tips 2L - (G) Gāzvadu sistēmām EN 1555-2 Oranžas ar melnu iekšpusi
LejupielādētULTRASTRESS VISIO GAS (G) DN 75-225 Sertifikāts LV (DIN-CERTCO)
PAS 1075 2. Tips 2L - (G) Gāzvadu sistēmām EN 1555-2 Oranžas ar melnu iekšpusi
LejupielādētULTRASTRESS VISIO GAS (G) DN 250-630 Sertifikāts LV (DIN-CERTCO)
PAS 1075 2. Tips 2L - (G) Gāzvadu sistēmām EN 1555-2 Oranžas ar melnu iekšpusi
Lejupielādēt -
Lejupielādes
ULTRASTRESS, VISIO, PROTECT Brošūra LV
Spiedvadu sistēmas alternatīvām un tradicionālām izbūves metodēm
LejupielādētULTRASTRESS GAS, VISIO, PROTECT Sertifikāts LV
Atbilstības sertifikāts (Bureau Veritas)
Lejupielādēt
Aprēķini
Gāzes spiedvadu hidraulika
Gāzes caurplūdes daudzuma, plūsmas ātruma un spiediena zudumu aprēķini
Horizontāli vadāmās urbšanas (caurdure) aprēķini
Cauruļu ievilkšanas spēka un garuma aprēķins atbilstoši GW 321
| DN/OD | Sieniņa [mm] |
Garums [m] |
Kods | Pieejamie garumi [m] |
|---|---|---|---|---|
| ULTRASTRESS VISIO GAS, MOP10 [bar], SDR11ᵃ | ||||
| Caurules ruļļos | ||||
| 32 | 3.0 | 100 | 50529032H10050D400H | līdz 2000 |
| 40 | 3.7 | 100 | 50529063H10050D400H | līdz 1000 |
| 50 | 4.6 | 100 | 50529050H10050D400H | līdz 800 |
| 63 | 5.8 | 100 | 50529063H10050D400H | līdz 600 |
| 75 | 6.8 | 100 | 50529075H10050D400H | līdz 300 |
| 90 | 8.2 | 100 | 50529090H10050D400H | līdz 200 |
| 110 | 10.0 | 12 | 50529110H10050D400H | 13.4/20/50/100 |
| Caurules stangās | ||||
| 125 | 11.4 | 12 | 50529125120050D400H | 13.4/20 |
| 160 | 14.6 | 12 | 50529160120050D400H | 13.4/20 |
| 180 | 16.4 | 12 | 50529180120050D400H | 13.4/20 |
| 200 | 18.2 | 12 | 50529200120050D400H | 13.4/20 |
| 225 | 20.5 | 12 | 50529225120050D400H | 13.4/20 |
| 250 | 22.7 | 12 | 50529250120050D400H | 13.4/20 |
| 280 | 25.4 | 12 | 50529280120050D400H | 13.4/20 |
| 315 | 28.6 | 12 | 50529315120050D400H | 13.4/20 |
| 355 | 32.2 | 12 | 50529355120050D400H | 13.4/20 |
| 400 | 36.3 | 12 | 50529400120050D400H | 13.4/20 |
| 450 | 40.9 | 12 | 50529450120050D400H | 13.4/20 |
| 500 | 45.4 | 12 | 50529500120050D400H | 13.4/20 |
| 560 | 50.8 | 12 | 50529560120050D400H | 13.4/20 |
| 630 | 57.2 | 12 | 50529630120050D400H | 13.4/20 |
ᵃ Cita standartbiezuma attiecības (SDR) un maksimālā darba spiediena (MOP) caurules pieejamas pēc pasūtījuma
Produktu attēliem ir informatīvs raksturs.
To lielums un krāsa var atšķirtiem no attēlotajiem.
