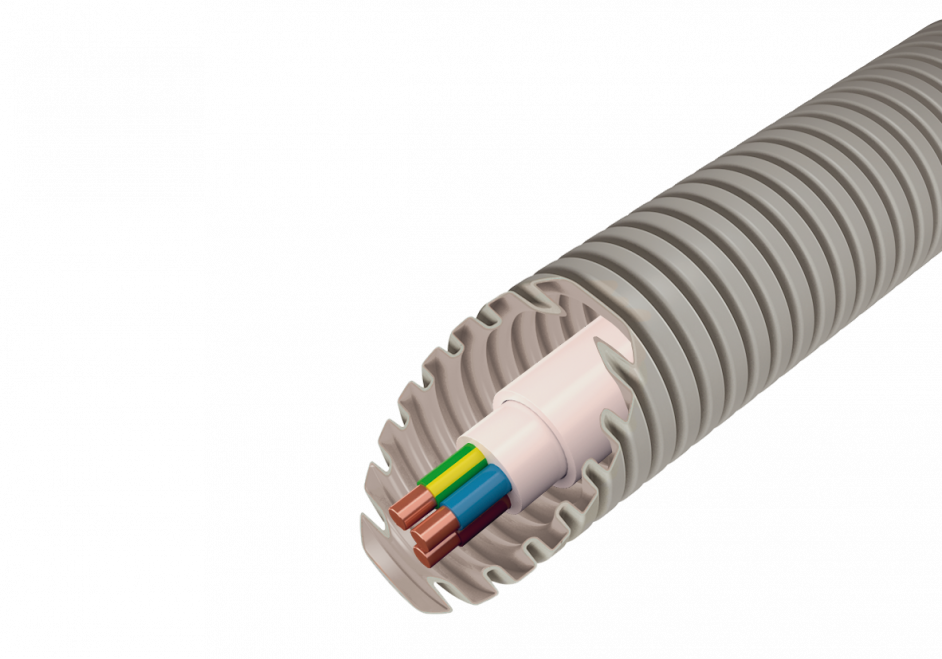

FM-0H-SMART PRE-CABLED XYM-J

Monolīts XYM-J Eca klases PVC kabelis

Meh. izturība: 750 N/5cm, Klasifikācija: 33433
FM-0H-SMART PRE-CABLED XYM-J


SMART PRE-CABELED iekšejas instalācijas aizsargcauruļu risinājumi ar rūpnieciski iestrādātiem strāvas vai telekomunikāciju kabeļiem. Elektroinstalācijas izbūve ir daudz ātrāka un vienkāršāka, jo nav nepieciešams veikt kabeļu ievilkšanu būvobjektā, kas samazina kopējas darbu izmaksas.

  • Pieejamie izmēri: DN/OD 16 un 20 mm (pēc pieprasījuma ir iespējami arī citi)
  • Iepakojums: 100 m un 50 m ruļļi (cauruļu garums rullī atkarīgs no izvēlētā caurules un vada parametriem).

Pēc pieprasījuma iespējams sakomplektēt arī cita iepakojuma vaida un tipa cauruļvadus.


Aizsargcauruļu risinājumi paaugstina Jūsu darba efektivitāti un konkurētspēju!

Piederumi

  • Priekšrocības
    • Ietaupi laiku (nav nepieciešama kabeļu ievilkšana)
    • Izmaksu samazinājums (mazāk darbastundu un darba resursu)
    • Aizsargcaurules ir no halogēnbrīva materiāla

  • Pielietojums

    Pateicoties halogēnbrīva un termonoturīga materiāla izmantošanai aizsargcaurules konstrukcijā, SMART PRE-CABLED ir piemērotas vienkāršu zemapmetuma instalāciju ierīkošanai, kā arī instalācijām dobās sienās, starpsienās un piekārtos griestoskā privātās ēkās tā arī publiskās: skolās, bērnudārzos, slimnīcās, viesnīcās, teātros, muzejos, arēnās, tirdzniecības centros, lidostās un biroju ēkās.

    • Visas iekštelpu instalācijas ar vidēju slodzes zonu
    • Instalācijai virs un zem apmetuma
    • Iebūvei koka grīdās
    • Sausā betonā
    • Instalācijai keramzītā
    • Elektrosadales telpas un apakšstacijas
    • Individuālā, industriālā un daudzdzīvokļu ēku apbūvei
  • Tehniskā informācija

    Aizsargcaurules īpašības:

    • Materiāls- speciāls halogēnbrīvs plastikāts
    • Mehāniskā izturība- vidēja 750 N/5cm
    • Triecienizturība- vidēja
    • Temperatūras noturība no -25°C līdz +105°C
    • Neizplata liesmas, pašdziestošs
    • Korozijizturīga
    Caurules izmēri
    Parametrs DN 16 DN 20
    Ārējais Ø [mm] 16 20
    Iekšējais Ø [mm] 11.1 14.5
    Lieces rādiuss ≥ [mm] 70 90

    R- lieces rādiuss
    D- lieces diametrs

    Kabeļu īpašības:

    Kabeļu/vadu CPR klasifikācija (to reakcija uguns ietekmē)
    Aca
    B1ca
    B2ca
    Cca
    Dca
    Eca
    Fca
    Nav reakcijas Ļoti zema reakcija
    Neizplata liesmas un uguni
    Ļoti zema karstumizlāde
    Zema reakcija
    Neizplata liesmas un uguni
    Zema karstumizlāde
    Samazināta reakcija
    Neizplata liesmas un uguni
    Samazināta karstumizlāde
    Uzlabota reakcija
    Neizplata liesmas
    Uzlabota karstumizlāde
    Reaģē
    Neizplata liesmas
    Nenoteikta
    SMART instalācijas caurules ir ražotas atbilstoši:
    • LVS EN 61386-22
    • LVS EN60754-1:2015
    • LVS EN60754-2:2015
    • LVS EN 61034-2
    • LVS EN 60332-1-2
    • LVS EN 60332-1-3
  • Sertifikāti un datulapas

    EVOEL SMART FL, FM, FMs, FHs-UV, FLEX FR-UV Sertifikāts LV

    Ekspluatācijas īpašību noturības sertifikāts (Bureau veritas)

    Lejupielādēt
    EVOEL SMART FL, FM, FMs, FHs-UV, FLEX FR-UV Sertifikāts LV

    Monolīts kabelis XYM-J Eca TDS ENG

    Kabeļa tehniskā datulapa

    Lejupielādēt
    Monolīts kabelis XYM-J Eca TDS ENG
  • Lejupielādes

    EVOEL Katalogs LV

    Plastmasas caurules elektroinstalācijai

    Lejupielādēt

    EVOEL SMART FL, FM, FMs, FHs-UV, FLEX FR-UV Sertifikāts LV

    Ekspluatācijas īpašību noturības sertifikāts (Bureau veritas)

    Lejupielādēt

    Monolīts kabelis XYM-J Eca TDS ENG

    Kabeļa tehniskā datulapa

    Lejupielādēt
Kods DN/OD Kabelis/dzīslas [mm²] Garums [m] Iepakojums¹ [m]
Monolīts kabelis² Prysmian Draka XYM-J CPR klase Eca
10405016H1001C09RE2 16 3G 1,5 100 2400
10405016H1001C09RI2 16 3G 2,5 100 2400
1151201610CS515DHFG 16 5G 1,5 100 2400
1151202010CS525DHFG 20 5G 2,5 100 1200

iepakojums¹ - citi iepakojuma veidi un cauruļu garumi pieejami pēc pieprasījuma
monolīts kabelis² - caurules ar iestrādātiem monolītiem, halogēnbrīviem vadiem (citi vadi pieejami pēc pieprasījuma)

Produktu attēliem ir informatīvs raksturs.
To lielums un krāsa var atšķirtiem no attēlotajiem.
