DN 625 Enerģijas dzēšanas aka

Sadzīves kanalizācijai un lietus notekūdeņiem

Ievads: DN/OD 50-160 mm; Izvads: DN/OD 160, 200 mm

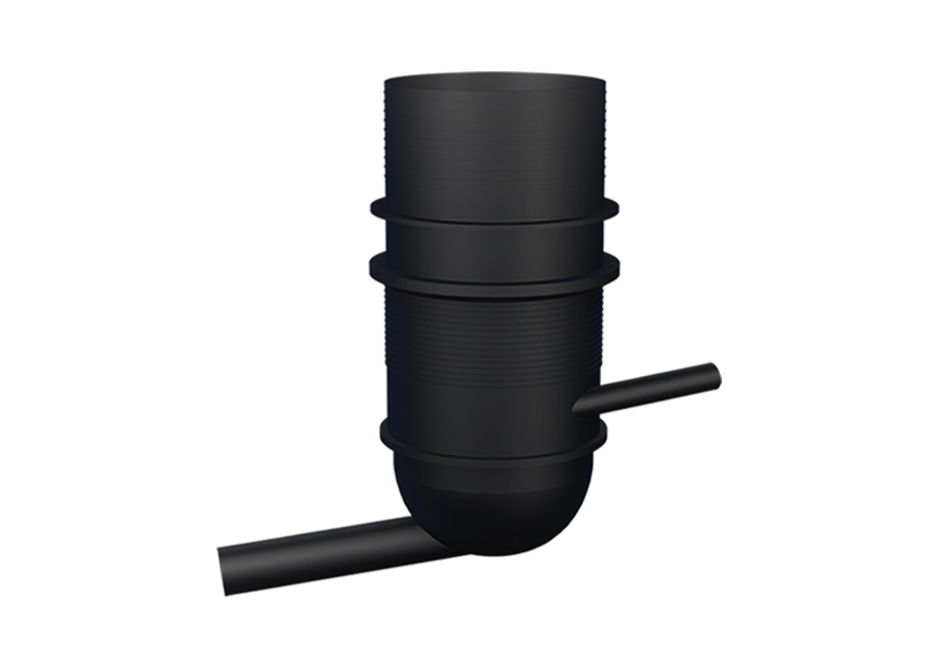

Enerģijas dzēšanas aka DN 625 sadzīves kanalizācijai un lietus notekūdeņiem no polietilēna (PE) materiāla ar D400 klases peldoša vai stacionāra tipa pārsedzi.

Pieslēgumi:
- Pievienojumi DN/OD 50 .. 160 [mm]
- Izvada DN/OD 160 .. 200 [mm]
Lūkas pārsedze: D400 klase (40t), RAL GZ-692

Priekšrocības

	Akā nav stāvoša ūdens
	Noturīgs pret notekūdeņos un gruntī sastopamo agresīvo vielu iedarbību
	Produkta kalpošanas ilgums ≥ 50 gadiem
	Augsta elastība un prognozējama reakcija pret jebkādām grunts kustībām - NEKĀDU PLAISU
	Ūdensnecaurlaidīgs > 0.5 bar
	Piekļuves atveres diametrs ļauj ērti un ātri uzturēt un apkalpot kanalizācijas tīklus

Pielietojums
Paredzētas sadzīves un lietus spiedvadu kanalizācijas sistēmām:
- SDR17, PE80 markas LVS EN 12201-2+A1 caurulēm ar spiediena nominālo klasi PN8 bar
- SDR17, PE100 markas LVS EN 12201-2+A1 caurulēm ar spiediena nominālo klasi PN10 bar
- SDR17, PE100-RC markas LVS EN 12201-2+A1, PAS 1075 1.tipa, 2.tipa un 3.tipa caurulēm ar spiediena nominālo klasi PN10 bar.
Izbūves darbus, kas skar lūkas pārsedzes un enerģijas dzēšanas akas virsējo daļu veikt atbilstoši ceļa vai teritorijas pārvaldītāja izdotajiem tehniskajiem noteikumiem un kanalizācijas sistēmas operatora (ūdenssaimniecības pakalpojumu sniedzēja) prasībām.

Aku izbūves darbus veikt saskaņā ar LVS EN 1610, LVS CEN/TR 1046.
Sastāvdaļas
1. OUT 0° DN 160 - IN R/L° DN 50, 63, 75, 90, 110
2. OUT 0° DN 200 - IN R/L° DN 125, 140, 160
Piezīme: Pēc pasūtījuma ir iespējams ievadu “IN(R/L)°” izgatavot ar atloka savienojumu

¹ izmantot bruģakmens, grants seguma vai zaļās zonas gadījumos.

² izmantot asfaltbetona seguma gadījumos.
Tehniskā informācija
Akas izbūves dziļums:
- Minimālais izbūves dziļums: 1.0 [m]
- Maksimālais izbūves dziļums līdz 5.0 [m], ja gruntsūdeņu līmenis ir vismaz 2.0 [m] no virsmas. Ja gruntsūdeņu līmenis sakrīt ar virsmu, tad maksimālais izbūves dziļums nepārsniedz 4.0 [m], atbilstoši standarta LVS EN 13598-2 prasībām.
- Aku pielietojuma zonas kods: U
Akas pārsedzes risinājumi:
- Stacionāra tipa lūkas pārsedze (rāmis ar vāku), DN 600/746 [mm], izbūves klase D400 (40t) atbilstība LVS EN 124-2 un RAL GZ-692 standartu prasībām.
- Peldoša tipa lūkas pārsedze (rāmis ar vāku), DN 700 [mm], izbūves klase D400 (40t) atbilstība LVS EN 124-2 un RAL GZ-692 standartu prasībām.
- Peldošā tipa lūkas pārsedzes adapteris DN 710/870 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.
- Polimēra materiāla paaugstinošais gredzens DN 700/875 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.
- Polimēra materiāla atbalsta gredzens DN 680/1050 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.
- Dzelzsbetona augstuma regulēšanas gredzens, DN 665/1000 [mm], atbilstība LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām.
- Dzelzsbetona atbalsta gredzens, DN 665/1060 [mm], atbilstība LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām.
Akas šahtas un pamatnes risinājumi:
- Polietilēna (PE) akas šahta, DN 625, h=400/600/900 [mm], atbilst LVS EN 14802 standarta prasībām
- Polietilēna (PE) akas pamatne, DN 625, h=900 [mm], atbilst LVS EN 13598-2, LVS EN 476 standartu prasībām
Lai nodrošinātu akas hermētiskumu, groda tipa elementu savstarpējai savienošanai izmanto DN 625 [mm] gumijas blīvgredzenus kuri ir atbilstoši LVS EN 681-1 un EN 1277 standartu prasībām. Pie darba spiediena līdz 0.5 [bar] blīvgredzeni nodrošina atbilstošu hermētiskumu.
Rasējumi un izbūves risinājumi

Tipveida rasējums ECC DN625.D400.S PDF

Enerģijas dzēšanas aka DN625 ar D400 klases stacionāra tipa pārsedzi
Lejupielādēt

Tipveida rasējums ECC DN625.D400.SL PDF

Enerģijas dzēšanas aka DN625 ar D400 klases peldoša tipa pārsedzi
Lejupielādēt

Tipveida rasējums ECC DN625 DWG

DWG faila formāts
Lejupielādēt

Lai iegūtu citas failu versijas lūdzam sazināties ar mums.
Lejupielādes

RIGID MULTI un MONO Katalogs LV

Sadzīves un lietus notekūdeņu pašteces kanalizācijas sistēmas
Lejupielādēt

EVOAQUA un ULTRASTRESS Katalogs LV

Ūdens spiedvadu sistēmas katalogs un tehniskā informācija
Lejupielādēt

Aprēķini

Enerģijas dzēšanas aku aprēķini

Enerģijas dzēšanas akas izvēle un caurplūdes noteikšana, atbilstoši cauruļvadu izmēriem.

Aprēķināt

	Produkts	Kods
	Akas pārsedzes
	Peldoša tipa lūkas pārsedze ar ventilācijas atverēm (rāmis ar vāku) DN 700 mm	820215700SL7300007
	Stacionāra tipa lūkas pārsedze ar ventilācijas atverēm (rāmis ar vāku) DN 600/746 mm	820215601ST7300038
	Kanalizācijas gaisa smaku filtrs
	Filtrs ar integrēto aktīvo-ogļu kaseti montāžai akas lūkas atverei	820230000000000000
	Čaulas gredzena adapteris
	Polimērmateriāla čaulas gredzena adapteris peldoša tipa pārsedzei	822250836F80000000
	Polimēra sastāvdaļas
	Polimērmateriāla paaugstinošais gredzens, DN 700/875 [mm], h=15 [mm]	822072834340000000
	Polimērmateriāla paaugstinošais gredzens, DN 700/875 [mm], h=30 [mm]	822072834370000000
	Polimērmateriāla paaugstinošais gredzens, DN 700/875 [mm], h=50 [mm]	822072834N30000000
	Polimērmateriāla atbalsta gredzens, DN 680/1050 [mm], h=190 [mm]	822091832F70000000
	Dzelzsbetona sastāvdaļas (alternatīvs risinājums)
	Dzelzsbetona augstuma regulēšanas gredzens, DN 665/1060 mm, h=160 mm	821072666850000000
	Dzelzsbetona atbalsta gredzens, DN 665/1000 mm, h=60 mm	821073T09840000000
	Akas šahtas
	Polietilēna (PE) akas šahta, h=400 mm	815024625390000134
	Polietilēna (PE) akas šahta, h=600 mm	pēc pieprasījuma
	Polietilēna (PE) akas šahta, h=900 mm	815024625450000134
	Blīvgredzeni
	Gumijas blīvgredzens, DN 625 mm	815026625000000000
	Akas pamatnes
	Polietilēna (PE) tangenciāla tipa enerģijas dzēšanas akas pamatne DN 625 mm	815054625450000134
