Smaku filtrs

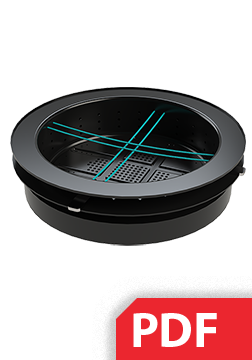

Smaku filtrs ķeta vākiem, DN600
Kanalizācijas smaku filtrs ķeta vākiem FIS-0600-2 ar integrētu aktīvo ogļu kaseti, kas tiek piegādāti jau samontēti. Tie ir novietoti zem kanalizācijas lūku vāka. Aktivētā ogle darbojas kā katalizators, samazinot H2S un nepatīkamas smakas. Ja rodas gan H2S, gan NH3, var izvadīt arī NH3. Komplektācijā ir iekļauts piemērots PE lapu uztvērējs, kas aizstāj ierasto lapu uztvērēja ieliktni. Aktīvie filtri ar patentētu, modificētu aktivēto ogli atrisina H2S katalītiskās konversijas problēmu. Aktivētai oglei raksturīgā nepatīkamu smaku adsorbcija paliek nemainīga. Noslēpums slēpjas patentētā aktivētās ogles ražošanas procesā (modifikācijā). Modificēta aktivētā ogle uzreiz un nekavējoties kļūst par efektīvu katalizatoru, neietekmējot adsorbcijas īpašības ar virsmas pārklājumu. Aktīvie kanalizācijas filtri nav jāmitrina!
-
Komplektācijā ietilpst
Apzīmējums Daudzums Filtra pamatnes bloks, kas sastāv no
- 4 montāžas kronšteini V2A
- 8 muciņskrūves M8x40
- 24 uzgriežņi M8
- 2 blīvējuma šļūtenes (Šrēdera (Schrader) vārsti)
1 Aktivētās ogles maiss 5 kg (kanalizācijai) 1 Aktivētās ogles maiss 5 kg (spiediena cauruļu gala kamerai) 2 Lapu uztvērējs ar 2 virvēm 1 Mazs gaisa sūknis 1 Marķēšanas spraudņi (zaļā krāsā) 1 Uzstādīšanas norādījumi – filtrs 1 Uzstādīšanas norādījumi – spraudņi 1 * Spiediena cauruļu kameru filtram veiciet tos pašus uzstādīšanas soļus. Tiem vienmēr izmantojiet 2 x 5 kg aktivētās ogles maisus.
-
Uzstādīšana
Aktīvie kanalizācijas filtri ir paredzēti uzstādīšanai visās standarta kanalizācijas aku šahtās ar DN 625 piekļuvi. Regulējamās blīvējuma šļūtenes ļauj pielāgot filtru, lai tas atbilstu atvēruma diametram no 595 mm līdz 645 mm. Tas tiek panākts, mainīgi piepumpējot blīvējuma šļūtenes (Šrēdera vārsti). Montāžas kronšteinu novietojums ir jāpielāgo vāka diametram. To dara, izmantojot 13 mm izmēra uzgriežņu atslēgu, kas tiek izmantota, lai atslābinātu un pretēji pievilktu M8 uzgriežņus pie montāžas kronšteiniem. Tos var pārvietot, lai pielāgotu attiecīgajam diametram. Montāžas kronšteini rūpnīcas standartā ir uzstādīti mazākajam diametram 595 mm. Vismaz 10 mm no kronšteiniem ir jābūt plakaniem. Pirms uzstādīšanas jāizmēra attālums starp ārējām malām, lai varētu precīzi uzstādīt kronšteinus.
Aktivētās ogles iepakojums (maiss)* tiek uzstādīts atbilstošajā filtrā pēc tam, kad abas šļūtenes ir piepumpētas, izmantojot standarta sūkni/kompresoru, izmantojot Šrēdera vārstus. Lapu uztvērējs ir brīvi piestiprināts pie filtra.
Uzstādīšanas soļi:
- Noņemiet lūkas vāku un lapu uztvērēju.
- Rūpīgi notīriet lūkas pieslēguma virsmu un blīvējuma virsmas.
- Ievietojiet aktīvās kanalizācijas filtru lapu uztvērēja uzstādīšanai paredzētajos padziļinājumos.
- Piepildiet abas blīvējuma šļūtenes ar gaisu, līdz tās droši pieguļ lūkas sieniņai (spiediens ne vairāk kā 1,5 bāri).
- Ievietojiet aktivētās ogles maisu* filtrā un vienmērīgā dziļumā sadaliet filtrēšanas materiālu līdz pat filtra malai.
- Nomainiet PE lapu uztvērēju un lūkas vāku.
DEMONTĀŽA:
Veiciet demontāžu apgrieztā secībā, pretēji montāžai.
UZMANĪBU: pirms filtra noņemšanas izlaidiet gaisu no caurulēm caur vārstiem.
-
Aktivētās ogles nomaiņa
- Noņemiet lūkas vāku un PE lapu uztvērēju.
- Paceliet aktivētās ogles maisu* no filtra pamatnes.
- Ja filtra pamatne ir ļoti netīra, tā jānotīra.
- Pārbaudiet šļūteņu stāvokli, ja nepieciešams, tās jāpiepumpē vai jānomaina.
- Turpiniet instalēšanas darbības, kā aprakstīts.
- Pārliecinieties, ka aktivētā ogle ir vienmērīgi sadalīta.
-
Uzturēšana
- Regulāri pārbaudiet filtru.
- Pārbaudiet gaisa spiedienu šļūtenēs / pārbaudiet, vai tās droši piestiprinātas pie lūkas sienas.
- Nomainiet nolietotās šļūtenes.
- Aktivētās ogles kalpošanas laiks ir līdz 5 gadiem. Liels piesārņojums var samazināt kalpošanas laiku.
- Izlietotā aktīvā ogle ir pareizi jāutilizē (atkritumu koda numurs: 061302*/061302/150202*/
- 150202 lietotai aktīvai oglei)
Lūkas vāku ar uzstādītu aktīvās kanalizācijas lūku var nodrošināt arī ar komplektā iekļautajiem zaļajiem marķēšanas spraudņiem
