Sedlu atzars
Elektrometināmie veidgabali
DN/OD 40-315 mm
Sedlu atzars ir ražots no augsta blīvuma polietilēna PE100-RC tipa. Sedlu atzaru izmanto, lai veiktu lokālus pieslēgumus pie spiedvadu līnijas. To konstrukcijā iestrādāti vairāki karsēšanas elementi, kuriem pievadot elektroenerģiju tiek nodrošināts veidgabala metināšanas process pēc nepieciešamajiem un atbilstošajiem metināšanas parametriem.
- Darba spiediena klase: PN16 (ūdens) un PN10 (gāze)
- SDR klase: 11
- MRS: 10 [MPa]
-
Priekšrocības
- PE100-RC materiāla izstrādājumi ir izturīgi pret plaisu izplatīšanos ilgtermiņā, skrāpējumiem un punktveida slodzēm. Punktveida slodzes rodas īpaši cauruļvadu montāžas laikā, izmantojot tranšeju metodi un beztranšejas iebūves metodi (piemēram, berzes rezultātā gar gruntī esošajiem akmeņiem).
- Izmantojot elektrometināšanu cauruļvadu savienojumiem tiek iegūts stingrs un drošs caurules un visu citu cauruļvadu sistēmai piederošo elementu savienojums. Šiem savienojumiem ir lieliska spiediena izturība un hermētiskums.
-
Pielietojums
Sedlu atzari var tikt izmantoti gan gāzes, gan ūdens apgādes sistēmās.
-
Tehniskā informācija
- Materiāls: Polietilēns PE100-RC
- SDR klase: 11
- MRS: 10 [MPa]
- Darba spiediens ūdens sistēmas: 16 [bar]
- Darba spiediens gāzes sistēmas: 10 [bar]

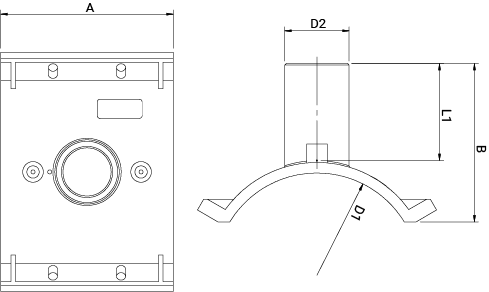

Product dimensions
D1 [mm] D2 [mm] A [mm] B [mm] L1 [mm] Assembly [mm] Weight [mm] 63 20 126 109 67 C 0.22 63 25 127 110 70 C 0.23 63 32 127 137 97 C 0.25 63 40 127 136 96 C 0.25 63 50 127 136 95 C 0.27 63 63 127 136 97 C 0.33 75 20 126 109 70 C 0.22 75 25 127 111 72 C 0.26 75 32 127 139 98 C 0.27 75 40 127 136 98 C 0.28 75 50 127 136 97 C 0.30 75 63 127 136 97 C 0.36 90 25 118 123 43 C 0.38 90 32 118 127 71 C 0.42 90 63 126 143 90 C 0.51 110 25 128 137 43 C 0.54 110 32 128 140 70 C 0.54 110 63 129 155 88 C 0.63 125 25 128 133 43 C 0.51 125 32 128 140 70 C 0.53 125 40 128 152 75 C 0.55 125 63 129 153 89 C 0.62 140 32 127 131 70 B 0.41 140 63 128 148 89 B 0.48 160 25 129 157 43 c 0.76 160 32 190 194 99 c 0.97 160 63 190 192 106 c 1.02 160 75 190 195 107 c 0.99 160 90 190 191 107 c 1.11 160 110 190 195 107 c 1.30 180 25 128 156 43 B 0.89 180 32 190 193 98 C 0.99 180 40 128 170 75 B 0.95 180 63 190 189 105 C 1.05 180 75 190 192 107 C 0.78 180 90 190 192 107 C 1.13 180 110 190 194 108 C 1.32 200 25 168 155 97 B 0,75 200 32 168 156 97 B 0,74 200 40 170 158 98 B 0,78 200 50 170 158 97 B 0,78 200 63 169 155 96 B 0,82 200 75 190 193 97 B 1,04 200 90 190 191 107 B 1,10 200 110 190 195 107 B 1,12 225 25 169 155 97 B 0,73 225 32 170 159 98 B 0,77 225 40 170 159 98 B 0,76 225 50 169 156 96 B 0,78 225 63 169 156 96 B 0,83 225 75 210 164 110 B 10,2 225 90 209 175 110 B 1,15 225 110 210 174 110 B 1,29 250 25 169 156 99 B 0,81 250 32 170 154 99 B 0,79 250 40 169 158 99 B 0,84 250 50 169 159 98 B 0,85 250 63 169 155 96 B 0,88 250 75 209 167 113 B 1,10 250 90 209 165 111 B 1,16 250 110 209 166 111 B 1,28 280 25 169 157 98 B 0,79 280 32 169 157 98 B 0,80 280 40 169 158 99 B 0,85 280 50 169 158 99 B 0,84 280 63 169 157 98 B 0,91 280 75 209 167 114 B 1,10 280 90 209 165 111 B 1,16 280 110 210 167 110 B 1,31 315 25 170 159 99 B 0,84 315 32 168 153 96 B 0,81 315 40 169 155 98 B 0,83 315 50 170 159 99 B 0,88 315 63 170 157 98 B 0,92 315 75 209 162 113 B 1,12 315 90 209 163 110 B 1,14 315 110 209 166 111 B 1,29 Assembly¹ b - belt, c - PE detail
-
Izbūve
-
Sertifikāti
FOX Electrofusion Fittings DN 20-63 Certificate ENG
DVGW-type examination certificate (DVGW cert)
Lejupielādēt
FOX Electrofusion Fittings DN 75-225 Certificate ENG
DVGW-type examination certificate (DVGW cert)
Lejupielādēt
FOX Electrofusion Fittings DN 250-630 Certificate ENG
DVGW-type examination certificate (DVGW cert)
Lejupielādēt
Elektrometināmie veidgabali EN 12201 Sertifikāts ENG (INSTA-CERT)
Atbilstības zīmes sertifikāts (INSTA-CERT)
Lejupielādēt
