Līkums 45°

PE100-RC Elektrometināmie veidgabali

DN/OD 20-160 mm
Līkums 45°

Elektrometināmais līkums 45° ir ražots no augsta blīvuma polietilēna PE100-RC tipa. To konstrukcijā iestrādāti vairāki karsēšanas elementi, kuriem pievadot elektroenerģiju tiek nodrošināts veidgabala metināšanas process pēc nepieciešamajiem un atbilstošajiem metināšanas parametriem.

  • Spiedienizturības klase PN16 un PN10
  • SDR klase: 11
  • MRS: 10 [MPa]
  • Priekšrocības
    • PE100-RC materiāla izstrādājumi ir izturīgi pret plaisu izplatīšanos ilgtermiņā, skrāpējumiem un punktveida slodzēm. Punktveida slodzes rodas īpaši cauruļvadu montāžas laikā, izmantojot tranšeju metodi un beztranšejas iebūves metodi (piemēram, berzes rezultātā gar gruntī esošajiem akmeņiem).
    • Izmantojot elektrometināšanu cauruļvadu savienojumiem tiek iegūts stingrs un drošs caurules un visu citu cauruļvadu sistēmai piederošo elementu savienojums. Šiem savienojumiem ir lieliska spiediena izturība un hermētiskums.
  • Pielietojums

    Līkumi var tikt izmantoti gan gāzes, gan  ūdens apgādes sistēmās.

  • Izbūve
  • Tehniskā informācija
    • Materiāls: Polietilēns PE100-RC
    • SDR klase: 11
    • MRS: 10 [MPa]
    • Darba spiediens ūdens sistēmas: 16 [bar]
    • Darba spiediens gāzes sistēmas: 10 [bar]
    Produkta parametri

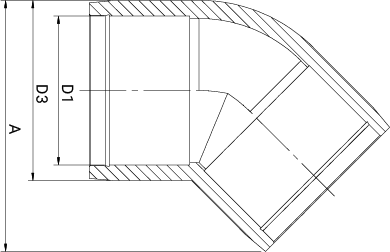

    D1 [mm] A [mm] D3 [mm] Svars [kg]
    20 65 35 0.07
    25 66 37 0.06
    32 74 44 0.08
    40 86 56 0.14
    50 97 67 0.18
    63 114 81 0.23
    75 140 93 0.41
    90 160 112 0.64
    110 185 135 0.94
    125 208 151 1.20
    140 229 170 1.82
    160 253 195 2.35



  • Sertifikāti

    FOX Electrofusion Fittings DN 20-63 Certificate ENG

    DVGW-type examination certificate (DVGW cert)

    Lejupielādēt
    FOX Electrofusion Fittings DN 20-63 Certificate ENG

    FOX Electrofusion Fittings DN 75-225 Certificate ENG

    DVGW-type examination certificate (DVGW cert)

    Lejupielādēt
    FOX Electrofusion Fittings DN 75-225 Certificate ENG

    FOX Electrofusion Fittings DN 250-630 Certificate ENG

    DVGW-type examination certificate (DVGW cert)

    Lejupielādēt
    FOX Electrofusion Fittings DN 250-630 Certificate ENG

    Elektrometināmie veidgabali EN 12201 Sertifikāts ENG (INSTA-CERT)

    Atbilstības zīmes sertifikāts (INSTA-CERT)

    Lejupielādēt
    Elektrometināmie veidgabali EN 12201 Sertifikāts ENG (INSTA-CERT)

Līkums 45°

PE100-RC Elektrometināmie veidgabali

DN/OD 20-160 mm

Pasūtījuma informācija

DN [mm] PN [bar] Kods
SDR11
20 16 pēc pieprasījuma
25 16 pēc pieprasījuma
32 16 804010032000600000
40 16 804010040000600000
50 16 804010050000600000
63 16 804010063000600000
75 16 804010075000600000
90 16 804010090000600000
110 16 804010110000600000
125 16 804010125000600000
140 16 pēc pieprasījuma
160 16 804010160000600000

Produktu attēliem ir informatīvs raksturs.
To lielums un krāsa var atšķirtiem no attēlotajiem.
