Līkums 90°
PE100-RC Elektrometināmie veidgabali
DN/OD 180-500 mm
Elektrometināmais līkums 90° ir ražots no augsta blīvuma polietilēna PE100-RC tipa. To konstrukcijā iestrādāti vairāki karsēšanas elementi, kuriem pievadot elektroenerģiju tiek nodrošināts veidgabala metināšanas process pēc nepieciešamajiem un atbilstošajiem metināšanas parametriem.
- Spiedienizturības klase PN16 un PN10
- SDR klase: 11
- MRS: 10 [MPa]
-
Priekšrocības
- PE100-RC materiāla izstrādājumi ir izturīgi pret plaisu izplatīšanos ilgtermiņā, skrāpējumiem un punktveida slodzēm. Punktveida slodzes rodas īpaši cauruļvadu montāžas laikā, izmantojot tranšeju metodi un beztranšejas iebūves metodi (piemēram, berzes rezultātā gar gruntī esošajiem akmeņiem).
- Izmantojot elektrometināšanu cauruļvadu savienojumiem tiek iegūts stingrs un drošs caurules un visu citu cauruļvadu sistēmai piederošo elementu savienojums. Šiem savienojumiem ir lieliska spiediena izturība un hermētiskums.
-
Pielietojums
Līkumi var tikt izmantoti gan gāzes, gan ūdens apgādes sistēmās.
-
Izbūve
Uzstādīšanas instrukcija lielu diametru veidgabalu elektrometināšanai
Elektrometināšanas piederumi
Lejupielādēt
-
Tehniskā informācija
- Materiāls: Polietilēns PE100-RC
- SDR klase: 11
- MRS: 10 [MPa]
- Darba spiediens ūdens sistēmas: 16 [bar]
- Darba spiediens gāzes sistēmas: 10 [bar]

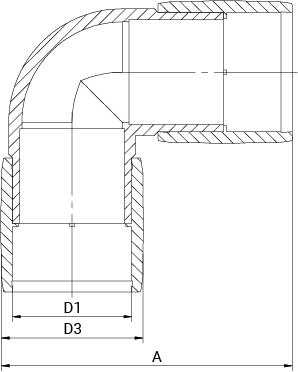

Produkta parametri
D1 [mm] A [mm] D3 [mm] Svars [kg] 180 412 213 7.00 200 448 238 11.04 225 496 266 12.80 250 643 295 17.80 280 725 336 26.40 315 791 379 35.00 355 893 425 69.80 400 1370 476 95.50 450 1074 537 139.00 500 1199 600 145.00 -
Sertifikāti
FOX Electrofusion Fittings DN 20-63 Certificate ENG
DVGW-type examination certificate (DVGW cert)
Lejupielādēt
FOX Electrofusion Fittings DN 75-225 Certificate ENG
DVGW-type examination certificate (DVGW cert)
Lejupielādēt
FOX Electrofusion Fittings DN 250-630 Certificate ENG
DVGW-type examination certificate (DVGW cert)
Lejupielādēt
Elektrometināmie veidgabali EN 12201 Sertifikāts ENG (INSTA-CERT)
Atbilstības zīmes sertifikāts (INSTA-CERT)
Lejupielādēt
