Misiņa/PE pāreja ar elektrometināmu uzmavu
PE100-RC Elektrometināmie veidgabali
DN/OD 20-125 mm
Misiņa/PE pāreja ar elektrometināmu uzmavu ir pieejama gan ar ārējo gan iekšējo vītni. Piemērots gāzes un ūdens vadiem.
- Darba spiediena klase: PN16 (ūdens) un PN10 (gāze)
- MRS: 10 [MPa]
-
Priekšrocības
- PE100-RC materiāla izstrādājumi ir izturīgi pret plaisu izplatīšanos ilgtermiņā, skrāpējumiem un punktveida slodzēm. Punktveida slodzes rodas īpaši cauruļvadu montāžas laikā, izmantojot tranšeju metodi un beztranšejas iebūves metodi (piemēram, berzes rezultātā gar gruntī esošajiem akmeņiem).
- Izmantojot elektrometināšanu cauruļvadu savienojumiem tiek iegūts stingrs un drošs caurules un visu citu cauruļvadu sistēmai piederošo elementu savienojums. Šiem savienojumiem ir lieliska spiediena izturība un hermētiskums.
-
Pielietojums
PE/misiņa pārejas veidgabali tiek izmantoti gāzes un ūdens sadales iekārtās.
-

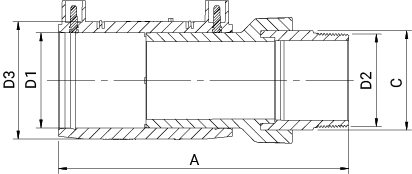

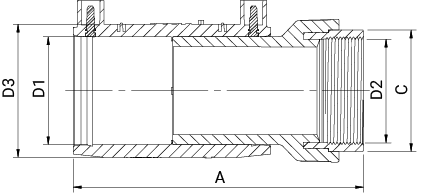

Izbūve
-
Tehniskā informācija
- Materiāls - Polietilēns PE100-RC
- Darba spiediena ūdens sistēmas: 16 [bar]
- Darba spiediena gāzes sistēmas: 10 [bar]
- MRS: 10 [MPa]
- Vītnes atbilst EN10226-1
Produkta parametri Ārējā vītne (M) D1 x D2 [mm] C [mm] D3 [mm] A [mm] Svars [kg] 20 x ½" 22 35 134 0.14 25 x ¾" 28 36 136 0.17 32 x 1'' 34 43 146 0.24 40 x 1'' 34 53 154 0.36 40 x 1¼'' 44 53 160 0.27 50 x 1¼'' 49 64 170 0.47 63 x 2'' 61 79 197 0.85 75 x 2½" 76 96 226 1.31 90 x 3'' 88 112 250 1.90 110 x 4'' 114 134 276 3.05 125 x 4'' 114 152 280 3.34 Iekšēja vītne (F) D1 x D2 [mm] C [mm] D3 [mm] A [mm] Svars [kg] 20 x ½" 26 35 120 0.13 25 x ¾" 32 36 121 0.14 32 x 1'' 40 43 126 0.19 40 x 1'' 40 53 135 0.23 40 x 1¼'' 48 53 143 0.28 50 x 1¼'' 55 64 150 0.39 63 x 2'' 67 79 173 0.59 75 x 2½" 83 96 198 1.00 90 x 3'' 96 112 222 1.52 110 x 4'' 122 134 239 2.20 125 x 4'' 122 152 244 2.49 -
Sertifikāti
FOX Electrofusion Fittings DN 20-63 Certificate ENG
DVGW-type examination certificate (DVGW cert)
LejupielādētFOX Electrofusion Fittings DN 75-225 Certificate ENG
DVGW-type examination certificate (DVGW cert)
LejupielādētFOX Electrofusion Fittings DN 250-630 Certificate ENG
DVGW-type examination certificate (DVGW cert)
LejupielādētElektrometināmie veidgabali EN 12201 Sertifikāts ENG (INSTA-CERT)
Atbilstības zīmes sertifikāts (INSTA-CERT)
Lejupielādēt
