Redukcijas dubultuzmava

PE100-RC Elektrometināmie veidgabali

DN/OD 25-250 mm
Redukcijas dubultuzmava
Redukcijas dubultuzmava

Redukcijas dubultuzmava ir ražota no augsta blīvuma polietilēna PE100-RC tipa. To konstrukcijā iestrādāti vairāki karsēšanas elementi, kuriem pievadot elektroenerģiju tiek nodrošināts veidgabala metināšanas process pēc nepieciešamajiem un atbilstošajiem metināšanas parametriem.

  • Darba spiediena klase: PN16 (ūdens) un PN10 (gāze)
  • SDR klase: 11
  • MRS: 10 [MPa]
  • Priekšrocības
    • PE100-RC materiāla izstrādājumi ir izturīgi pret plaisu izplatīšanos ilgtermiņā, skrāpējumiem un punktveida slodzēm. Punktveida slodzes rodas īpaši cauruļvadu montāžas laikā, izmantojot tranšeju metodi un beztranšejas iebūves metodi (piemēram, berzes rezultātā gar gruntī esošajiem akmeņiem).
    • Izmantojot elektrometināšanu cauruļvadu savienojumiem tiek iegūts stingrs un drošs caurules un visu citu cauruļvadu sistēmai piederošo elementu savienojums. Šiem savienojumiem ir lieliska spiediena izturība un hermētiskums.
  • Pielietojums

    Redukcijas uzmavas var tikt izmantotas gan gāzes, gan  ūdens apgādes sistēmās.

  • Tehniskā informācija
    • Materiāls: Polietilēns PE100-RC
    • SDR klase: 11
    • MRS: 10 [MPa]
    • Darba spiediens ūdens sistēmas: 16 [bar]
    • Darba spiediens gāzes sistēmas: 10 [bar]
    Produkta parametri

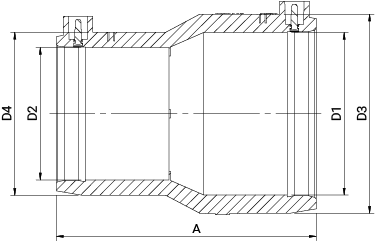

    Standarta redukcija
    D1 [mm] D2 [mm] A [mm] D3 [mm] D4 [mm] Svars [mm]
    25 20 84 35 35 0,05
    32 20 87 45 37 0,06
    32 25 87 45 38 0,06
    40 25 87 57 37 0,10
    40 32 92 52 42 0,07
    50 25 85 68 46 0,13
    50 32 117 65 43 0,11
    50 40 87 68 57 0,14
    63 25 113 82 45 0,21
    63 32 127 82 47 0,20
    63 40 110 81,5 58 0,19
    63 50 122 82 66 0,21
    75 63 128 100 82 0,38
    90 63 168 115 82 0,48
    90 75 161 112 95 0,45
    110 63 180 135 82 0,61
    110 75 163 140 100 0,82
    110 90 175 135 111 0,68
    125 63 198 151 83 0,77
    125 90 181 151 112 0,83
    125 110 181 151 135 0,88
    160 90 231 195 133 1,97
    160 110 231 195 136 1,69
    160 125 201 196 153 1,57
    180 125 210 220 153 1,87
    200 125 227 238 152 2,03
    200 160 226 239 196 2,39
    200 180 225 238 213 2,39
    225 160 260 266 196 3,38
    225 180 251 266 214 3,15
    225 200 250 266 239 3,42

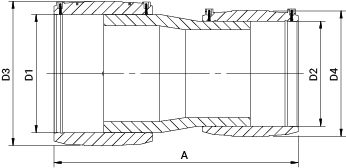

    Speciālā redukcija
    D1 [mm] D2 [mm] A [mm] D3 [mm] D4 [mm] Svars [mm]
    180 160 463 213 195 5,44
    250 160 518 295 195 10,08
    250 200 533 295 238 10,47
    250 225 555 295 266 12,19
  • Sertifikāti

Redukcijas dubultuzmava

PE100-RC Elektrometināmie veidgabali

DN/OD 25-250 mm

Pasūtījuma informācija

D1 [mm] D2 [mm] Kods
Standarta redukcija
25 20 pēc pieprasījuma
32 20 8041700A3000000000
32 25 8041700A1000000000
40 25 pēc pieprasījuma
40 32 8041700A2000000000
50 25 804170072000000000
50 32 8041700A5000000000
50 40 8041700A7000000000
63 25 pēc pieprasījuma
63 32 8041700A9000000000
63 40 8041700B1000000000
63 50 8041700B2000000000
75 63 8041700B5000000000
90 63 804170064000000000
90 75 8041700B9000000000
110 63 804170163000000000
110 75 pēc pieprasījuma
110 90 804170169000000000
125 63 pēc pieprasījuma
125 90 804170176000000000
125 110 8041701A5000000000
160 90 8041701B5000000000
160 110 804170116000000000
160 125 8041701A7000000000
180 125 pēc pieprasījuma
180 160 pēc pieprasījuma
200 125 pēc pieprasījuma
200 160 804170126000000000
200 180 pēc pieprasījuma
225 160 8041702B2000000000
225 180 pēc pieprasījuma
225 200 pēc pieprasījuma
Speciālā redukcija
180 160 on request
250 160 on request
250 200 on request
250 225 on request

Produktu attēliem ir informatīvs raksturs.
To lielums un krāsa var atšķirtiem no attēlotajiem.
