Redukcijas trejgabals 90°
PE100-RC Elektrometināmie veidgabali
DN/OD 25-160 mm
Elektrometināms redukcijas trejgabals 90° ir ražots no augsta blīvuma polietilēna PE100-RC tipa. To konstrukcijā iestrādāti vairāki karsēšanas elementi, kuriem pievadot elektroenerģiju tiek nodrošināts veidgabala metināšanas process pēc nepieciešamajiem un atbilstošajiem metināšanas parametriem.
- Spiedienizturības klase PN16 un PN10
- SDR klase: 11
- MRS: 10 [MPa]
-
Priekšrocības
- PE100-RC materiāla izstrādājumi ir izturīgi pret plaisu izplatīšanos ilgtermiņā, skrāpējumiem un punktveida slodzēm. Punktveida slodzes rodas īpaši cauruļvadu montāžas laikā, izmantojot tranšeju metodi un beztranšejas iebūves metodi (piemēram, berzes rezultātā gar gruntī esošajiem akmeņiem).
- Izmantojot elektrometināšanu cauruļvadu savienojumiem tiek iegūts stingrs un drošs caurules un visu citu cauruļvadu sistēmai piederošo elementu savienojums. Šiem savienojumiem ir lieliska spiediena izturība un hermētiskums.
-
Pielietojums
Redukcijas trejgabali var tikt izmantoti gan gāzes, gan ūdens apgādes sistēmās.
-

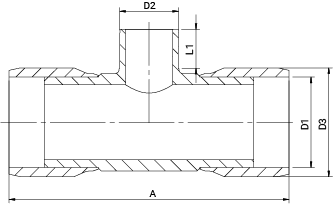

Izbūve
-
Tehniskā informācija
- Materiāls: Polietilēns PE100-RC
- SDR klase: 11
- MRS: 10 [MPa]
- Darba spiediens ūdens sistēmas: 16 [bar]
- Darba spiediens gāzes sistēmas: 10 [bar]
Produkta parametri D1 [mm] D2 [mm] D3 [mm] A [mm] L1 [mm] Weight [kg] 25 20 37 108 48 0.08 32 20 45 108 45 0.11 32 25 45 108 56 0.11 40 25 58 107 41 0.17 40 32 58 107 45 0.17 50 25 68 157 56 0.28 50 32 68 157 68 0.29 50 40 68 157 63 0.29 63 32 80 164 77 0.32 63 40 80 164 77 0.33 63 50 80 164 77 0.34 75 63 95 224 78 0.71 90 63 113 244 82 1.00 90 75 113 244 82 1.00 110 63 137 267 86 1.52 110 75 137 266 86 1.50 110 90 137 265 88 1.50 125 63 151 285 102 1.70 125 75 152 285 104 1.80 125 90 152 285 102 1.80 125 110 152 284 101 1.90 160 63 193 348 114 3.10 160 75 194 350 116 3.30 160 90 193 349 115 3.20 160 110 193 349 113 3.57 160 125 194 351 114 3.60 -
Sertifikāti
FOX Electrofusion Fittings DN 20-63 Certificate ENG
DVGW-type examination certificate (DVGW cert)
LejupielādētFOX Electrofusion Fittings DN 75-225 Certificate ENG
DVGW-type examination certificate (DVGW cert)
LejupielādētFOX Electrofusion Fittings DN 250-630 Certificate ENG
DVGW-type examination certificate (DVGW cert)
LejupielādētElektrometināmie veidgabali EN 12201 Sertifikāts ENG (INSTA-CERT)
Atbilstības zīmes sertifikāts (INSTA-CERT)
Lejupielādēt
