ULTRASTRESS VISIO GAS

PE100-RC tipa gāzes apgādes caurules ar VISIO ārējo slāni

LVS EN 1555, PAS 1075 2. tips, DN/OD 20-630 [mm]
ULTRASTRESS VISIO GAS
ULTRASTRESS VISIO GAS
ULTRASTRESS VISIO GAS
ULTRASTRESS VISIO GAS

ULTRASTRESS VISIO GAS spiedvadu caurules gāzes transportēšanai no PE100-RC materiāla ar dzeltenu VISIO slāni (10% sieniņas biezuma).

PE100-RC materiāla caurules ir izturīgas pret plaisu izplatīšanos ilgtermiņā, skrāpējumiem un punktveida slodzēm. Punktveida slodzes rodas īpaši cauruļvadu montāžas laikā, izmantojot tranšeju metodi un beztranšejas iebūves metodi (piemēram, berzes rezultātā gar gruntī esošajiem akmeņiem).

VISIO slānis ļauj vizuāli pārbaudīt, vai caurulēs nav griezumu, nobrāzumu un bojājumu (maksimālais pieļaujamais dziļums ir vienāds ar 10% no sienas biezuma).

  • Priekšrocības
    • Minimums 100 gadi ekspluatācijas laiks
    • VISIO slānis nodrošina paaugstinātu izturību pret mehāniskiem bojājumiem
    • Atbilst PAS 1075 2. tipam
    • Noturība pret punktveida slodzēm
  • Izbūves metodes
    Tradicionālai (klasiskai) izbūvei:
    • Atklātās tranšejās bez pabēruma un apbēruma atbilstoši LVS EN 1610, LVS EN 1046, LVS EN 12007-2, LVS EN 12327, LVS 421, LVS 418 (neattiecas uz pieberamo grunti ap cauruli)

    Ar alternatīvām izbūves metodēm:

    • Iestrāde gruntī ar arklu vai frēzi atbilstoši LVS EN 1610, LVS ENV 1046, LVS EN 12007-2, LVS EN 12327, LVS 421, LVS 418 (neattiecas uz pieberamo grunti ap cauruli)
    • Vadāmā horizontālā urbšana atbilstoši LVS EN 12889, LVS EN 14457


    Vadāmā horizontālā urbšana tiek pielietota būvējot jaunus vai rekonstruējot vecos cauruļvadus. Rekonstrukcijas laikā vecais cauruļvads var pilnvērtīgi funkcionēt. Pārtraukumi darbā var būt tikai īslaicīgi, saistībā ar jaunu savienojumu veikšanu. Šī metode ir piemērota izmantošanai vietās, kur ir vēlams izvairīties no zemes darbiem, piemēram: ūdens šķēršļi, ceļi un dzelzceļi, laukumi, celtnes u.tml.

    • Ievilkšana vecajā caurulē* atbilstoši LVS EN 12889, LVS EN 14457


    Ievilkšanu vecajā caurulē izmanto veco cauruļvadu rekonstrukcijā. Vecajā caurulē tiek ievilkta ULTRASTRESS caurule ar nedaudz mazāku diametru. Šo metodi izmanto daudzos rekonstrukcijas gadījumos. Darbu veikšanas laikā tiek atrakts tikai rekonstruējamā cauruļvada nogriežņa sākums un sazarojumu vietas.

    * Iespējama, ja ir veikta cauruļu iekšējās virsmas stāvokļa novērtēšana, lai ievelkot ārējās virsmas bojājumi nepārsniegtu 15% no caurules sienas biezuma

  • Tehniskā informācija

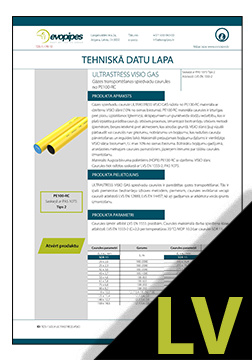

    ULTRASTRESS VISIO GAS TDS LV

    Produkta tehniskā datulapa

    Lejupielādēt
    ULTRASTRESS VISIO GAS TDS LV
    • Caurules atbilst PAS 1075 2. tipam*
    • Cauruļu izmēri atbilst standarta LVS EN 1555 definētajām prasībām
    • Abi cauruļi slāņi ir no augsta blīvuma polietilēna (HDPE), tipa PE100-RC materiāla
    • Šuves melnā mala kalpo kā labas kvalitātes metināšanas vizuāls indikators (caurules melnais pamatnes slānis ir metināts) saskaņā ar ISO 12176-1 standarta noteikumiem



    • Atbilstoši ISO/TR 10358 un ISO/TR 7620 caurulēm un veidgabaliem ir ķīmiskā izturība starp pH 2 (skābe) un pH 12 (sārmaina).
    EVOPIPES CAURUĻU KLASIFIKĀCIJA PĒC PAS* 1075

    * PAS = Publiski pieejamā specifikācija kalpo kā papildinājums esošajai normatīvu un direktīvu sistēmai un attiecas uz polietilēna caurulēm, kas paredzētas instalācijai ar alternatīvām izbūves metodēm.

    1. Tips – monolītsienu (viendabīgas) caurules no augsta blīvuma polietilēna PE100 – RC tipa materiāla

    2. Tips – divu slāņu caurules no augsta blīvuma polietilēna PE100 – RC tipa materiāla, 10% VISIO slānis, 90% pamatcaurule

    3. Tips – monolītsienu caurules no augsta blīvuma polietilēna PE100 – RC tipa materiāla ar polipropilēna (PP) ārējo aizsargslāni, kuru identificē zaļa līnija

  • Sertifikāti

    EVOAQUA un ULTRASTRESS VISIO EPD

    Produkta vides deklarācija (EPD HUB)

    Lejupielādēt
    EVOAQUA un ULTRASTRESS VISIO EPD

    EVOGAS un VISIO Sertifikāts LV

    Atbilstības sertifikāts (Bureau Veritas)

    Lejupielādēt
    EVOGAS un VISIO Sertifikāts LV

    ULTRASTRESS GAS, VISIO, PROTECT Sertifikāts LV

    Atbilstības sertifikāts (Bureau Veritas)

    Lejupielādēt
    ULTRASTRESS GAS, VISIO, PROTECT Sertifikāts LV

ULTRASTRESS VISIO GAS

PE100-RC tipa gāzes apgādes caurules ar VISIO ārējo slāni

LVS EN 1555, PAS 1075 2. tips, DN/OD 20-630 [mm]
Lejupielādes

EVOAQUA un ULTRASTRESS VISIO EPD

Produkta vides deklarācija (EPD HUB)

Lejupielādēt
EVOAQUA un ULTRASTRESS VISIO EPD

EVOGAS un VISIO Sertifikāts LV

Atbilstības sertifikāts (Bureau Veritas)

Lejupielādēt
EVOGAS un VISIO Sertifikāts LV

ULTRASTRESS GAS, VISIO, PROTECT Sertifikāts LV

Atbilstības sertifikāts (Bureau Veritas)

Lejupielādēt
ULTRASTRESS GAS, VISIO, PROTECT Sertifikāts LV

ULTRASTRESS VISIO GAS TDS LV

Produkta tehniskā datulapa

Lejupielādēt
ULTRASTRESS VISIO GAS TDS LV

Aprēķini

Gāzes spiedvadu hidraulika

Gāzes caurplūdes daudzuma, plūsmas ātruma un spiediena zudumu aprēķini

Horizontāli vadāmās urbšanas (caurdure) aprēķini

Cauruļu ievilkšanas spēka un garuma aprēķins atbilstoši GW 321

Pasūtījuma informācija

DN/OD Sieniņa
[mm]
Garums
[m]
Kods Pieejamie garumi [m]
ULTRASTRESS VISIO GAS, MOP10 [bar], SDR11ᵃ
Caurules ruļļos
32 3.0 100 50529032H10050D400H līdz 2000
40 3.7 100 50529063H10050D400H līdz 1000
50 4.6 100 50529050H10050D400H līdz 800
63 5.8 100 50529063H10050D400H līdz 600
75 6.8 100 50529075H10050D400H līdz 300
90 8.2 100 50529090H10050D400H līdz 200
110 10.0 12 50529110H10050D400H 13.4/20/50/100
Caurules stangās
125 11.4 12 50529125120050D400H 13.4/20
160 14.6 12 50529160120050D400H 13.4/20
180 16.4 12 50529180120050D400H 13.4/20
200 18.2 12 50529200120050D400H 13.4/20
225 20.5 12 50529225120050D400H 13.4/20
250 22.7 12 50529250120050D400H 13.4/20
280 25.4 12 50529280120050D400H 13.4/20
315 28.6 12 50529315120050D400H 13.4/20
355 32.2 12 50529355120050D400H 13.4/20
400 36.3 12 50529400120050D400H 13.4/20
450 40.9 12 50529450120050D400H 13.4/20
500 45.4 12 50529500120050D400H 13.4/20
560 50.8 12 50529560120050D400H 13.4/20
630 57.2 12 50529630120050D400H 13.4/20

ᵃ Cita standartbiezuma attiecības (SDR) un maksimālā darba spiediena (MOP) caurules pieejamas pēc pasūtījuma
Produktu attēliem ir informatīvs raksturs.
To lielums un krāsa var atšķirtiem no attēlotajiem.
