ULTRASTRESS
PE100-RC tipa dzeramā ūdens apgādes caurules
LVS EN 12201-2, PAS 1075 1. tips, DN/OD 16-630 [mm]
Ultrastress spiedvadu caurules dzeramā ūdens apgādei no PE100-RC materiāla.
PE100-RC materiāla caurules ir izturīgas pret plaisu izplatīšanos ilgtermiņā, skrāpējumiem un punktveida slodzēm. Punktveida slodzes rodas īpaši cauruļvadu montāžas laikā, izmantojot tranšeju metodi un beztranšejas iebūves metodi (piemēram, berzes rezultātā gar gruntī esošajiem akmeņiem).
-
Revit BIM faili
-
Priekšrocības
-
Minimālais kalpošanas laiks 100 gadi
-
Atbilst PAS 1075 1. tipa prasībām
-
Augsta izturība pret punktveida slodzēm
-
-
Izbūves metodes
Tradicionālai (klasiskai) izbūvei:
- Atklātās tranšejās bez pabēruma un apbēruma atbilstoši LVS EN1610, LVS EN 1046, LVS EN 12007-2, LVS EN 12327, LVS 421, LVS 418 (neattiecas uz pieberamo grunti ap cauruli)
Ar alternatīvām izbūves metodēm:
- Iestrāde gruntī ar arklu vai frēzi atbilstoši LVS EN 1610, LVS ENV 1046, LVS EN 12007-2, LVS EN 12327, LVS 421, LVS 418 (neattiecas uz pieberamo grunti ap cauruli)

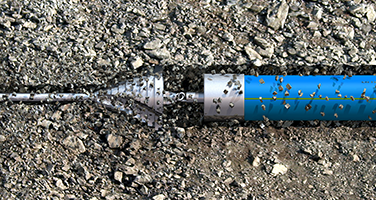

- Vadāmā horizontālā urbšana atbilstoši LVS EN 12889, LVS EN 14457
Vadāmā horizontālā urbšana tiek pielietota būvējot jaunus vai rekonstruējot vecos cauruļvadus. Rekonstrukcijas laikā vecais cauruļvads var pilnvērtīgi funkcionēt. Pārtraukumi darbā var būt tikai īslaicīgi, saistībā ar jaunu savienojumu veikšanu. Šī metode ir piemērota izmantošanai vietās, kur ir vēlams izvairīties no zemes darbiem, piemēram: ūdens šķēršļi, ceļi un dzelzceļi, laukumi, celtnes u.tml.
-
Tehniskā informācija
- Caurule atbilst PAS1075 1. tipam*
- Cauruļu izmēri atbilst standarta LVS EN 12201 definētajām prasībām
- Caurules izgatavotas no augsta blīvuma polietilēna (HDPE), tipa PE100-RC materiāla
- Atbilstoši ISO/TR 10358 un ISO/TR 7620 caurulēm un veidgabaliem ir ķīmiskā izturība starp pH 2 (skābe) un pH 12 (sārmaina).
Cauruļu metināšana:
Cauruļu un veidgabalu kontaktmetināšanas (sadurmetināšanas) darbus veikt atbilstoši LVS ISO 12176-1 standarta prasībām, bet elektrometināšanu veikt atbilstoši LVS ISO 12176-2 standarta prasībām.

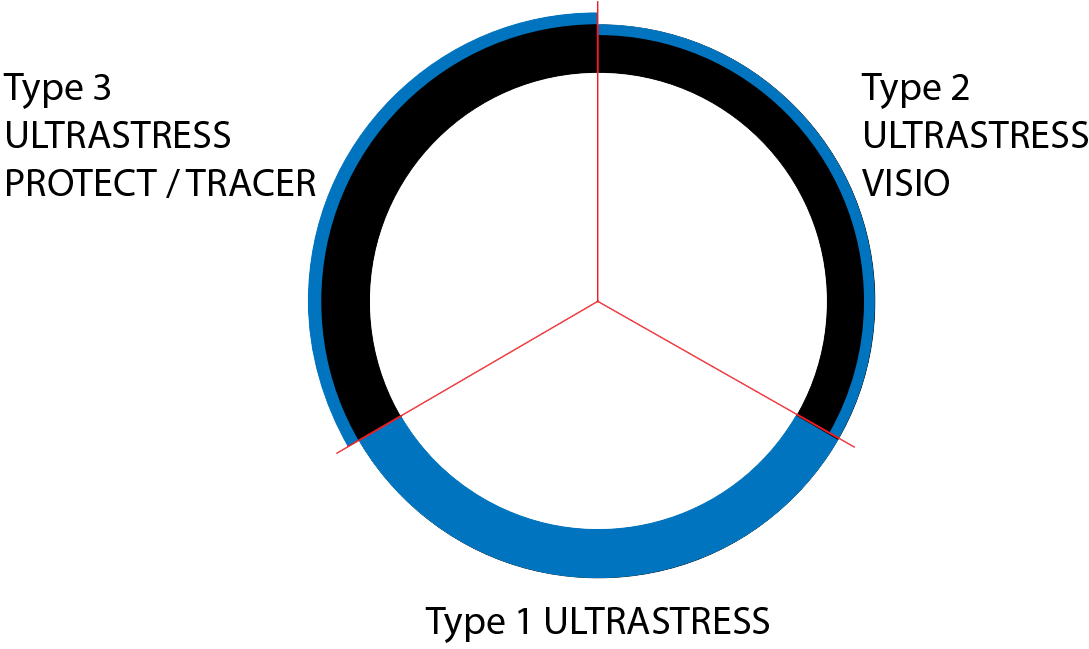

EVOPIPES CAURUĻU KLASIFIKĀCIJA PĒC PAS* 1075
* PAS = Publiski pieejamā specifikācija kalpo kā papildinājums esošajai normatīvu un direktīvu sistēmai un attiecas uz polietilēna caurulēm, kas paredzētas instalācijai ar alternatīvām izbūves metodēm.
1. Tips – monolītsienu (viendabīgas) caurules no augsta blīvuma polietilēna PE100 – RC tipa materiāla
2. Tips – divu slāņu caurules no augsta blīvuma polietilēna PE100 – RC tipa materiāla, 10% VISIO slānis, 90% pamatcaurule
3. Tips – monolītsienu caurules no augsta blīvuma polietilēna PE100 – RC tipa materiāla ar polipropilēna (PP) ārējo aizsargslāni, kuru identificē zaļa līnijaULTRASTRESS vilkmes spēka paramateri (caurdurē):
Maks. pieļaujamais vilkmes spēks [kN] DN/OD Pie gaisa temperatūras 20°C SDR17 SDR11 50 6.2 9.2 63 9.9 14.6 75 14.0 20.4 90 20.1 29.5 110 30.0 44.0 125 38.3 57.0 140 48.1 71.1 160 62.9 93.4 180 79.7 118.0 200 98.4 145.5 225 124.7 184.4 250 153.1 226.9 280 192.3 284.4 315 243.7 360.3 355 309.9 457.2 400 392.2 580.7 450 497.1 735.9 500 614.3 907.7 560 769.2 1137.7 630 974.8 1441.0 -
Sertifikāti
DK-VAND Sertifikāts ULTRASTRESS & PROTECT ENG (DK VAND)
Dzeramā ūdens apgādes produktu sertifikācija
Lejupielādēt
