DN 600 Skataka/kontrolaka
Ar peldoša vai stacionāra tipa pārsedzi
Pievienojumi DN/OD 160, 200, 250, 315 mm
Kanalizācijas skataka DN/ID 600 [mm] ar D400 klases peldoša vai stacionāra tipa pārsedzi.
- Iespējamie pievienojumi pamatnei- 90° .. 270°
- Pievienojumu DN/OD 160 .. 315 [mm]
- Lūkas pārsedze: D400 klase, RAL GZ-692
-
Priekšrocības
Produkta kalpošanas ilgums ≥ 50 gadiem
Augsta elastība un prognozējama reakcija pret jebkādām grunts kustībām - NEKĀDU PLAISU
Ūdensnecaurlaidīgs > 0.5 bar
Noturīgs pret notekūdeņos un gruntī sastopamo agresīvo vielu iedarbību
Piekļuves atveres diametrs ļauj ērti un ātri uzturēt un apkalpot kanalizācijas tīklus
-
Pielietojums
Daudzstāvu dzīvojamo māju pagalmi
Stāvlaukumi un auto novietnes
Celiņie gājēju un velosipēdu kustībai
Stadioni un sporta kompleksi
Ceļu konstrukcijas (ar un bez satiksmes slodzes)
-
Sastāvdaļas
Tips 1B 3BL 1C Pieslēgumi OUT 0° / IN 180° OUT 0°
IN 135° / 180° / 225°OUT 0° DN/OD [mm] 160 / 200 / 315 160 / 200 / 250 160 / 200 / 250 / 315 Izmantojot 3BL tipa pamatni un papildu noslēgtapas var izveidot 1BB, 2BL, 2BT pamatnes konfigurācijas
1 izmantot bruģakmens, grants seguma vai zaļās zonas gadījumos.
2 izmantot asfaltbetona seguma gadījumos.
-
Tehniskā informācija
Akas izbūve
Minimālais izbūves dziļums: 1.25 m
Maksimālais izbūves dziļums līdz 6.0 m, ja gruntsūdeņu līmenis ir vismaz 2.0 m no virsmas. Ja gruntsūdeņu līmenis sakrīt ar virsmu, tad maksimālais izbūves dziļums nepārsniedz 5.0 m, atbilstoši standarta LVS EN 13598-2 prasībām
Akas pamatne
Polipropilēna (PP) akas pamatne DN 600 mm atbilstoša LVS EN 13598-1, LVS EN 13598-2 un LVS EN 476 standartu prasībām
Blīvgredzeni
Gumijas blīvgredzens DN 600 mm atbilst LVS EN 681-1/A3 un LVS EN 1277 standartu prasībām
Akas šahta
Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 600 mm atbilst LVS EN 13476-3 un LVS EN 14802 standartu prasībām
Akas pārsedzes
Peldoša tipa kaļamā ķeta lūkas pārsedze (rāmis ar vāku), DN 700 mm, izbūves klase D400 (40t) atbilst LVS EN 124-2 un RAL GZ-692 prasībām.
Stacionāra tipa kaļamā ķeta lūkas pārsedze (rāmis ar vāku), DN 600/746 mm, izbūves klase D400 (40t), atbilst LVS EN 124-2 un RAL GZ-692 standartu prasībām.
Peldošā tipa lūkas pārsedzes adapteris DN 710/870 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.
Polimēra materiāla paaugstinošais gredzens DN 700/875 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.
Polimēra materiāla atbalsta gredzens DN 680/1050 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.
Dzelzsbetona augstuma regulēšanas gredzens, DN 700/920 mm, atbilst LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām.
Dzelzsbetona atbalsta gredzens, DN 700/1060 mm, atbilst LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām.
-
Izbūves risinājumi

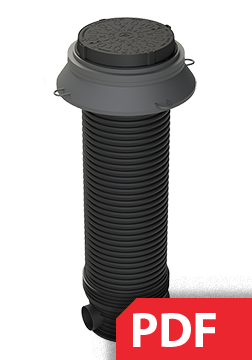

DN 600.SL Peldošā tipa lūkas pārsedzes izbūve PDF
Dažādu kategoriju teritorijām pie dažādiem virsējās daļas klātnes seguma konstrukcijas tipiem
LejupielādētDN 600.S Stacionāra tipa lūkas pārsedzes izbūve PDF
Dažādu kategoriju teritorijām pie dažādiem virsējās daļas klātnes seguma konstrukcijas tipiem
LejupielādētLūkas pārsedžu izbūves komplekti
Lūkas pārsedžu izbūve ar polimēra un dzelzsbetona atbalsta gredzeniem
Lejupielādēt -
Rasējumi

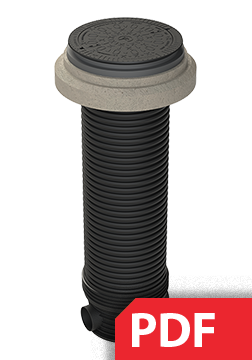

Tipveida rasējums DN/ID 600 mm ar nosēddaļu PDF
Pašteces kanalizācijas aka DN/ID 600 mm ar nosēddaļu
LejupielādētLai iegūtu citas failu versijas lūdzam sazināties ar mums.
