DN 1000.625 Kontrolaka
Monolīta tipa ar gofrētu šahtu
Pievienojumi DN/OD 160, 200, 250, 315, 400 mm
Monolīta tipa kanalizācijas kontrolaka DN 1000 [mm] ar D400 klases peldoša vai stacionāra tipa pārsedzi.
- Pamatnes konfigurācija:
- 1B 180°
- 3B 90°, 180°, 270°
- 3BL 120°, 180°, 240°
- 2BT 90°, 270°
- 2BL 180°, 270° arba 90°, 180°
- 1BB 90°.. 270°
- Pievienojumu DN/OD 160 .. 400 [mm]
- Piekļuves atvērums 625 [mm]
- Lūkas pārsedze: D400 klase, RAL GZ-692
-
Priekšrocības
Produkta kalpošanas ilgums ≥100 gadiem
Mazākas produkta izmaksas
Augsta elastība un prognozējama reakcija pret jebkādām grunts kustībām - NEKĀDU PLAISU
100% ūdensnecaurlaidīgs
Pievienojumi pie pamatnes ir elastīgi +/- 3.75°
-
Pielietojums
Daudzstāvu dzīvojamo māju pagalmi
Stāvlaukumi un auto novietnes
Celiņie gājēju un velosipēdu kustībai
Stadioni un sporta kompleksi
Ceļu konstrukcijas (ar un bez satiksmes slodzes)
-
Sastāvdaļas
1 izmantot bruģakmens, grants seguma vai zaļās zonas gadījumos.
2 izmantot asfaltbetona seguma gadījumos.
-
Tehniskā informācija
Akas izbūve
Minimālais izbūves dziļums: 1.25 m
Maksimālais izbūves dziļums līdz 6.0 m, ja gruntsūdeņu līmenis ir vismaz 2.0 m no virsmas. Ja gruntsūdeņu līmenis sakrīt ar virsmu, tad maksimālais izbūves dziļums nepārsniedz 5.0 m, atbilstoši standarta LVS EN 13598-2 prasībām
Akas pamatne
Akas pamatnes tekne ir rūpnieciski lieta baltā krāsā, lai atvieglotu TV inspekciju (CCTV). Akas tekne rūpnieciski ir veidota ar 100% pildījumu un
0.5% kritumu. Gar tekni plaukti ir veidoti no neslīdošas profilētas virsmas baltā krāsā ar kritumu uz teknes pusi.Akas šahta
Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 1000 mm atbilst LVS EN 13476-3 un LVS EN 14802 standartu prasībām
Konusa daļa
Akas kakla piekļuves diametrs DN 625 mm, kā arī pakāpieni, kas ir rūpnieciski izveidoti akas iekšienē atbilstoši LVS EN 476 un LVS EN 13598-2 prasībām ļauj akā iekāpt ekspluatācijas gaitā ja rodas tāda vajadzība apkalpojošam personālam.
Pēc nepieciešamības koniskās daļas augstumu var manuāli samazināt par 25 cm,
Akas pārsedzes
Peldoša tipa kaļamā ķeta lūkas pārsedze (rāmis ar vāku), DN 700 mm, izbūves klase D400 (40t) atbilst LVS EN 124-2 un RAL GZ-692 prasībām.
Stacionāra tipa kaļamā ķeta lūkas pārsedze (rāmis ar vāku), DN 600/746 mm, izbūves klase D400 (40t), atbilst LVS EN 124-2 un RAL GZ-692 standartu prasībām.
Peldošā tipa lūkas pārsedzes adapteris DN 710/870 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.
Polimēra materiāla paaugstinošais gredzens DN 700/875 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.
Polimēra materiāla atbalsta gredzens DN 680/1050 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.
Dzelzsbetona augstuma regulēšanas gredzens, DN 700/920 mm, atbilst LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām.
Dzelzsbetona atbalsta gredzens, DN 700/1060 mm, atbilst LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām.
-
Rasējumi
Lūkas pārsedžu izbūves komplekti
Lūkas pārsedžu izbūve ar polimēra un dzelzsbetona atbalsta gredzeniem
Lejupielādēt

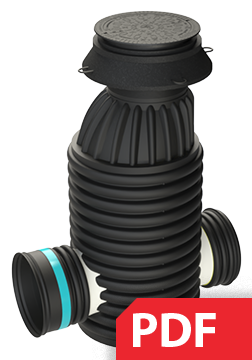

Tipveida rasējums DN1000.625.G PDF
Kontrolaka DN 1000/625 mm lietus kanalizācijas sistēmām.
Lejupielādēt
