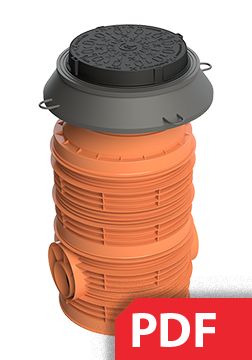

DN 800.630 Skataka/kontrolaka
Grodu tipa aka ar D400 klases pārsedzi
Pievienojumi DN/OD 160, 200, 250, 315, 400; DN/ID 500 mm
Grodu tipa kanalizācijas kontrolaka DN 800 [mm] ar D400 klases peldoša vai stacionāra tipa pārsedzi un integrētām stacionārām kāpnēm.
- Pamatnes konfigurācija:
- 1B 180°
- 3BL 135°, 180°, 225°
- Pievienojumu DN/OD 160 .. 400 [mm] kā arī DN/ID 500 [mm]
- Piekļuves atvērums 630 [mm]
- Lūkas pārsedze: D400 klase, RAL GZ-692
-
Priekšrocības
Produkta kalpošanas ilgums ≥ 50 gadiem
Augsta elastība un prognozējama reakcija pret jebkādām grunts kustībām - NEKĀDU PLAISU
Ūdensnecaurlaidīgs > 0.5 bar
Noturīgs pret notekūdeņos un gruntī sastopamo agresīvo vielu iedarbību
Integrētas stacionāras polipropilēna kāpnes
Piekļuves atveres diametrs ļauj ērti un ātri uzturēt un apkalpot kanalizācijas tīklus
-
Pielietojums
Daudzstāvu dzīvojamo māju pagalmi
Stāvlaukumi un auto novietnes
Celiņie gājēju un velosipēdu kustībai
Stadioni un sporta kompleksi
Ceļu konstrukcijas (ar un bez satiksmes slodzes)
-
Sastāvdaļas
Tips 1B 3BL Pieslēgumi OUT 0° / IN 180° OUT 0°
IN 135° / 180° / 225°DN/OD [mm] 160 / 200 / 250 / 315 / 400 160 / 200 / 250 / 315 / 400 DN/ID [mm] 500 Izmantojot 3BL tipa pamatni un papildu noslēgtapas var izveidot 1BB, 2BL, 2BT pamatnes konfigurācijas
1 izmantot bruģakmens, grants seguma vai zaļās zonas gadījumos.
2 izmantot asfaltbetona seguma gadījumos.
-
Tehniskā informācija
Akas izbūve
Minimālais izbūves dziļums: 1.4 [m]
Maksimālais izbūves dziļums līdz 6.0 [m], ja gruntsūdeņu līmenis ir vismaz 2.0 [m] no virsmas. Ja gruntsūdeņu līmenis sakrīt ar virsmu, tad maksimālais izbūves dziļums nepārsniedz 4.0 [m], atbilstoši standarta LVS EN 13598-2 prasībām
Akas pamatne
Polipropilēna (PP) akas pamatne DN 800 [mm] atbilstoša LVS EN 13598-1, LVS EN 13598-2 un LVS EN 476 standartu prasībām
Blīvgredzeni
Lai nodrošinātu akas hermētiskumu, grodu tipa elementi ir savstarpēji savienoti izmantojot blīvgredzenus DN 1000 [mm], atbilstoši LVS EN 681-1/A3 un LVS EN 1277 prasībam. Atbilstoši prasībām blīvgredzeni ir paredzēti darba spiedienam līdz 0.5 bar.
Integrētas kāpnes
Aka ir aprīkota ar neslīdošām pakāpēm, kas ir pret koroziju droši un integrēti šahtā un koniskajā daļā neizmantojot metināšanas tehnoloģijas vai līmi. Pakāpieni akā tiek veidoti atbilstoši LVS EN 13101 um LVS EN 14396 prasībām.
Konusa daļa
Ekscentrisks konuss ar piekļuves atvērumu 630 mm. Atbilstošs LVS EN 13598-1, LVS EN 13598-2 un LVS EN 476. Augstums - 550 mm, pie nepieciešamības var tikt saīsināts par 250 mm.
Akas pārsedzes
Peldoša tipa kaļamā ķeta lūkas pārsedze (rāmis ar vāku), DN 700 mm, izbūves klase D400 (40t) atbilst LVS EN 124-2 un RAL GZ-692 prasībām.
Stacionāra tipa kaļamā ķeta lūkas pārsedze (rāmis ar vāku), DN 600/746 mm, izbūves klase D400 (40t), atbilst LVS EN 124-2 un RAL GZ-692 standartu prasībām.
Peldošā tipa lūkas pārsedzes adapteris DN 710/870 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.
Polimēra materiāla paaugstinošais gredzens DN 700/875 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.
Polimēra materiāla atbalsta gredzens DN 680/1050 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.
Dzelzsbetona augstuma regulēšanas gredzens, DN 700/920 mm, atbilst LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām.
Dzelzsbetona atbalsta gredzens, DN 700/1060 mm, atbilst LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām.
-
Rasējumi un izbūves risinājumi
Lūkas pārsedžu izbūves komplekti
Lūkas pārsedžu izbūve ar polimēra un dzelzsbetona atbalsta gredzeniem
