DN 800.630 Kontrolaka
Monolīta tipa ar gofrētu šahtu
Pievienojumi DN/OD 160, 200, 250, 315, 400; DN/ID 500 mm
Monolīta tipa kanalizācijas kontrolaka DN/ID 800 mm ar D400 klases peldoša vai stacionāra tipa pārsedzi.
- Pamatnes konfigurācija:
- 1B 180°
- 3BL 135°, 180°, 225°
- Pievienojumu DN/OD 160 .. 400 [mm] kā arī DN/ID 500 [mm]
- Piekļuves atvērums 630 [mm]
- Lūkas pārsedze: D400 klase, RAL GZ-692
-
Priekšrocības
Produkta kalpošanas ilgums ≥ 50 gadiem
Mazākas produkta izmaksas
Augsta elastība un prognozējama reakcija pret jebkādām grunts kustībām - NEKĀDU PLAISU
100% ūdensnecaurlaidīgs
Noturīgs pret notekūdeņos un gruntī sastopamo agresīvo vielu iedarbību
Piekļuves atveres diametrs ļauj ērti un ātri uzturēt un apkalpot kanalizācijas tīklus
-
Pielietojums
Daudzstāvu dzīvojamo māju pagalmi
Stāvlaukumi un auto novietnes
Celiņie gājēju un velosipēdu kustībai
Stadioni un sporta kompleksi
Ceļu konstrukcijas (ar un bez satiksmes slodzes)
-
Sastāvdaļas
Tips 1B 3BL Pieslēgumi OUT 0° / IN 180° OUT 0°
IN 135° / 180° / 225°DN/OD [mm] 160 / 200 / 250 / 315 / 400 160 / 200 / 250 / 315 / 400 DN/ID [mm] 500 Izmantojot 3BL tipa pamatni un papildu noslēgtapas var izveidot 1BB, 2BL, 2BT pamatnes konfigurācijas
1 izmantot bruģakmens, grants seguma vai zaļās zonas gadījumos.
2 izmantot asfaltbetona seguma gadījumos.
-
Tehniskā informācija
Akas izbūve
Minimālais izbūves dziļums: 1.4 [m]
Maksimālais izbūves dziļums līdz 6.0 [m], ja gruntsūdeņu līmenis ir vismaz 2.0 [m] no virsmas. Ja gruntsūdeņu līmenis sakrīt ar virsmu, tad maksimālais izbūves dziļums nepārsniedz 4.0 [m], atbilstoši standarta LVS EN 13598-2 prasībām
Akas pamatne
Polipropilēna (PP) akas pamatne DN 800 [mm] atbilstoša LVS EN 13598-1, LVS EN 13598-2 un LVS EN 476 standartu prasībām
Akas šahta
Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 800 [mm] atbilst LVS EN 13476-3 un LVS EN 14802 standartu prasībām
Konusa daļa
Ekscentrisks konuss ar piekļuves atvērumu 630 [mm]. Atbilstošs LVS EN 13598-1, LVS EN 13598-2 un LVS EN 476. Augstums- 550 [mm], pie nepieciešamības var tikt saīsināts par 250 [mm].
Akas pārsedzes
Peldoša tipa kaļamā ķeta lūkas pārsedze (rāmis ar vāku), DN 700 mm, izbūves klase D400 (40t) atbilst LVS EN 124-2 un RAL GZ-692 prasībām.
Stacionāra tipa kaļamā ķeta lūkas pārsedze (rāmis ar vāku), DN 600/746 mm, izbūves klase D400 (40t), atbilst LVS EN 124-2 un RAL GZ-692 standartu prasībām.
Peldošā tipa lūkas pārsedzes adapteris DN 710/870 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.
Polimēra materiāla paaugstinošais gredzens DN 700/875 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.
Polimēra materiāla atbalsta gredzens DN 680/1050 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.
Dzelzsbetona augstuma regulēšanas gredzens, DN 700/920 mm, atbilst LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām.
Dzelzsbetona atbalsta gredzens, DN 700/1060 mm, atbilst LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām.
-
Izbūves risinājumi
DN 800.630.SL Peldošā tipa lūkas pārsedzes izbūve PDF
Dažādu kategoriju teritorijām pie dažādiem virsējās daļas klātnes seguma konstrukcijas tipiem
LejupielādētDN 800.630.S Stacionāra tipa lūkas pārsedzes izbūve PDF
Dažādu kategoriju teritorijām pie dažādiem virsējās daļas klātnes seguma konstrukcijas tipiem
LejupielādētLūkas pārsedžu izbūves komplekti
Lūkas pārsedžu izbūve ar polimēra un dzelzsbetona atbalsta gredzeniem
Lejupielādēt -
Rasējumi

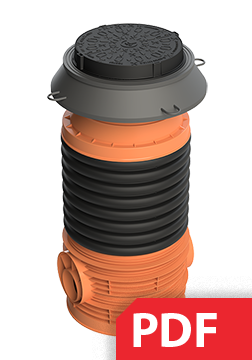

Tipveida rasējums DN800/630 mm ar GIGAPIPE šahtu PDF
Kontrolaka DN800/630 mm ar GIGAPIPE šahtu
LejupielādētLai iegūtu citas failu versijas lūdzam sazināties ar mums.
