Ceļa gūlijas CRS 600 ar borta resti
Izbūvei kopā ar ceļa apmali
Pievienojumi DN/OD 110, 160, 200, 250, 315 mm
Uztvērējaka (gūlija) ar nosēddaļu DN 600 [mm] ar uztvērējresti izbūvei kopā ar ietves apmali.
- Pievienojumi: DN/OD 110, 160, 200, 250, 315 [mm]
- Izbūves klase: C250 vai D400
- Nosēddaļas tilpums*: 166 [dm³]
*standarta izpildījumā, pēc pasūtījuma iespējams izgatavot nosēddaļu ar citu tilpumu (vai bez tās)
-
Priekšrocības
Produkta kalpošanas ilgums ≥ 50 gadiem
Ūdensnecaurlaidīgs > 0.5 bar
Noturīgs pret notekūdeņos un gruntī sastopamo agresīvo vielu iedarbību
Piekļuves atveres diametrs ļauj ērti un ātri uzturēt un apkalpot kanalizācijas tīklus
-
Pielietojums
Daudzstāvu dzīvojamo māju pagalmi
Stāvlaukumi un auto novietnes
Celiņie gājēju un velosipēdu kustībai
Stadioni un sporta kompleksi
Ceļu konstrukcijas (ar un bez satiksmes slodzes)
-
Sastāvdaļas
Tips Ar nosēddaļu Bez nosēddaļas Pieslēgumi OUT 0° OUT 0° DN/OD [mm] 110 / 160 / 200 / 250 / 315* 160 / 200 / 250 / 315* *pieslēgumi līdz DN/OD 200 [mm] tiek veidoti iegriežoties šahtā ar kroņurbi un izmantojot pieslēgšanās blīvgumiju
-
Tehniskā informācija
Akas izbūve:
- Minimālais izbūves dziļums: 1.0 m
- Maksimālais izbūves dziļums līdz 6.0 m, ja gruntsūdeņu līmenis ir vismaz 2.0 m no virsmas. Ja gruntsūdeņu līmenis sakrīt ar virsmu, tad maksimālais izbūves dziļums nepārsniedz 5.0 m, atbilstoši standarta LVS EN 13598-2 prasībām.
- Aku pielietojuma zonas kods: U (paredzētas izbūvei gruntī ārpus ēku konstrukcijām)
Akas pārsedzes risinājums:
- Stacionāra tipa kaļamā ķeta borta lūkas pārsedze (rāmis ar resti), DN 592 mm, h=150/250 mm, izbūves klase D400 (40t) atbilst LVS EN 124-2 prasībām
- Stacionāra tipa kaļamā ķeta borta lūkas pārsedze (rāmis ar resti) iekapsulēta betonā, 450x450 mm, h=125/300 mm, izbūves klase C250 (25t) atbilst LVS EN 124-2 prasībām
- Tērauda gružu uztvērējspainis, h=325 mm, tips DIN 4052 - D1
- Ekscentrisks adapters ceļa gūlijai, DN500/385/250 mm, tips DIN 4052-10a
- Polimēra atbalsta gredzens, DN 390/650 mm, atbilst DIN 4052-10a standarta prasībām
- Polimēra atbalsta gredzens, DN 650/395 mm, atbilst DIN 4052-10b standarta prasībām
- Dzelzsbetona atbalsta gredzens DN 262/766 mm
- Gumijas manžete, DN 600/500 mm, atbilst LVS EN 681-1 prasībām
Akas šahtas un pamatnes risinājumi:
- Polipropilēna (PP) gofrēta dubultsienu augstuma regulējošā šahta DN/ID 600 mm atbilst LVS EN 13476-3 un LVS EN 14802 standartu prasībām
- Gumijas blīvgredzens DN 600 mm atbilst LVS EN 681-1/A3 un LVS EN 1277 standartu prasībām
- Polipropilēna (PP) uztvērējakas pamatne, tips CSL, DN 600 mm atbilst LVS EN 13598-2 un LVS EN 476 prasībām
- Polipropilēna (PP) uztvērējakas pamatne, tips CR-CT, DN 600 mm atbilst LVS EN 13476-3 prasībām
Atbilstoši ISO/TR 10358 un ISO/TR 7620, akas sastāvdaļas, kā arī blīvējošie elementi (blīvgredzeni un gumijas manžetes) ir ķīmiski noturīgas videi no pH 2 līdz pH 12.
-
Rasējumi

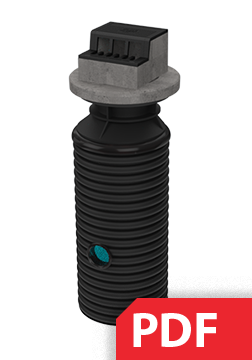

Tipveida rasējums DN/ID 600 mm ceļa apmales gūlija PDF
Gūlija izbūvei kopā ar borta apmali
Lejupielādēt
Tipveida rasējums DN/ID 600 mm ceļa apmales gūlija PDF
Lejupielādēt
