EVOCAB FLEX
Gofrētas lokanas dubultsienu caurules
Normāla triecienizturība, Mehāniskās izturības klase: 450, DN/OD 40 .. 160 mm
EVOCAB FLEX tipa lokanas halogēnbrīvas kabeļu aizsargcaurules no PE kompozīcijas ir pieejamas ruļļos. Standarta komplektācijā katrs rullis ir aprīkots ar uzmavu un metāla ievilkšanas stiepli (caurules bez stieples ir pieejamas pēc pieprasījuma).
Caurules ārpuse ir gofrēta, bet iekšpuse ir gluda, nodrošinot labus caurules mehāniskos un triecienizturības parametrus.
Standarta uzmavu izmantošana nodrošina ērtas ciešās savienošanas iespējas. Papildus izmantojot blīvgredzenu, var panākt cauruļu savienojuma vietas ūdens necaurlaidību (0.5 bar).
- Pieejamie izmēri: DN/OD 40 .. 160 [mm]
- Mehāniskās izturības klase: 450
-
Pielietojums
Risinājumi saules parkiem ar centralizētu invertoru
Elektroauto mazjaudas uzlādes stacijas (>50kW)
Sauszemes vēja parki
Ēku elektrosistēmu pieslēgums ēkām bez pagraba
FLEX caurules ir izmantojamas kabeļu aizsardzībai un izolācijai, guldot zemē, un ir piemērotas, izveidojot sistēmas ar vidēju mehānisko izturību.
-
Izbūve
EVOCAB FLEX N450 cauruļu minimālie pieļaujamie izbūves dziļumi
Saskaņā ar LVS EN 61386-24 standartā noteikto maksimāli pieļaujamo iekšējā diametra deformāciju <5%
Lejupielādēt
-

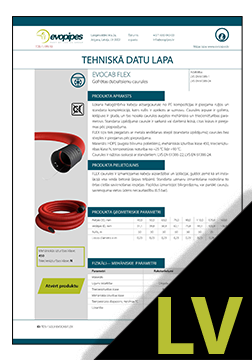

Tehniskā informācija
Standarta izpildījumā caurule ir sarkanā (RAL 3020) un dzeltenā (RAL 1021) krāsā, citas krāsas ir pieejamas pēc pieprasījuma.
- Materiāls- Polietilēns (PE)
- Mehāniskās izturības klase- 450
- Triecienizturības klase: N (normāla)
- Temperatūras noturība no -25ºC līdz +90ºC
- Caurules tips: lokana
- Izmantojot blīvgredzenu¹, var panākt savienojuma vietas ūdens necaurlaidību (0.5 bar)
¹ Blīvgredzens ir noturīgs pret eļļu atb. EN 681-2 p.5.10 prasībam. Atbilstība noteikta ar "Apjoma izmaiņām eļļā" testu saskaņā ar ISO 1817.
R- lieces rādiuss
D- lieces diametrsOD [mm] ID [mm] Lieces rādiuss [mm] Garums [m] 40 31.1 230 50 50 39.8 230 50 63 50.9 230 50 75 62.1 230 50 90 75.4 230 50 110 93.1 230 50 125 105.9 280 25 160 136.9 280 25
-
Revit BIM faili
-
Sertifikāti
EVOCAB FLEX, HARD, SUPERHARD Sertifikāts LV
Ekspluatācijas īpašību noturības sertifikāts (Bureau veritas)
Lejupielādēt
EVOCAB kabeļu aizsargcaurules ir ražotas saskaņā ar:
- LVS EN 61386-1:2018
- LVS EN 61386-24:2011
