DN 1000.625 Skataka/kontrolaka

Grodu tipa aka ar D400 klases pārsedzi

Pievienojumi DN/OD 160, 200, 250, 315, 400 mm
DN 1000.625 Skataka/kontrolaka
DN 1000.625 Skataka/kontrolaka
DN 1000.625 Skataka/kontrolaka
DN 1000.625 Skataka/kontrolaka
DN 1000.625 Skataka/kontrolaka

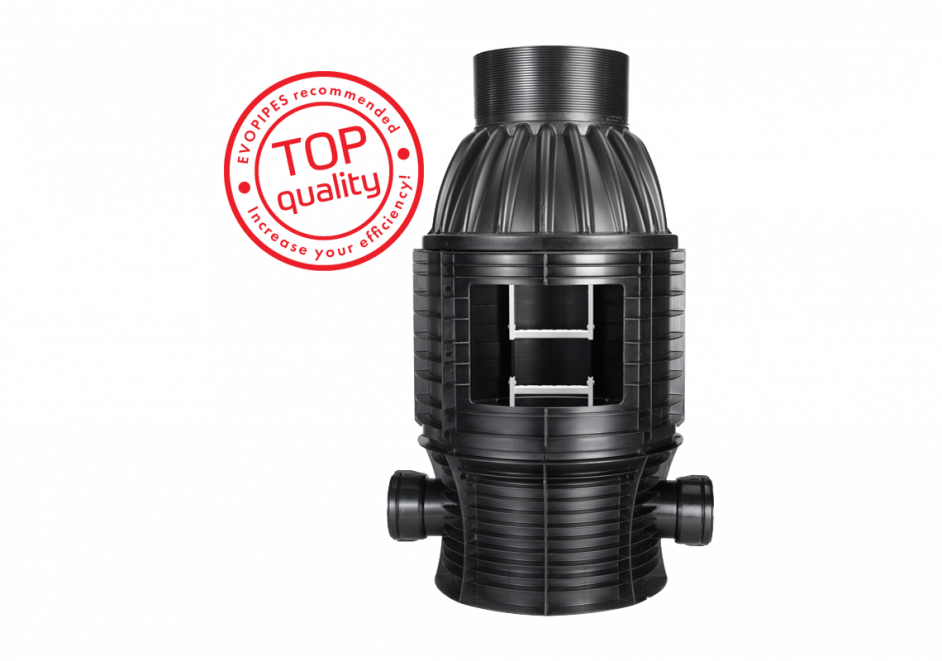

Grodu tipa kanalizācijas kontrolaka DN 1000 [mm] ar D400 klases peldoša vai stacionāra tipa pārsedzi un integrētām stacionārām kāpnēm.

  • Pamatnes konfigurācija:
    • 1B 180°
    • 3B 90°, 180°, 270°
    • 3BL 120°, 180°, 240°
    • 2BT 90°, 270°
    • 2BL 180°, 270° arba 90°, 180°
    • 1BB 90°.. 270°
  • Pievienojumu DN/OD 160 .. 400 [mm]
  • Piekļuves atvērums 630 [mm]
  • Lūkas pārsedze: D400 klase, RAL GZ-692
  • Priekšrocības

    Produkta kalpošanas ilgums ≥ 100 gadiem

    Augsta elastība un prognozējama reakcija pret jebkādām grunts kustībām - NEKĀDU PLAISU

    100% ūdensnecaurlaidīgs

    Integrētas stacionāras polipropilēna kāpnes

    Pievienojumi pie pamatnes ir elastīgi +/- 3.75°

    Aka ir izgatavota no 100% pirmreizēja polipropilēna materiāla

  • Pielietojums
    Daudzstāvu dzīvojamo māju pagalmi
    Stāvlaukumi un auto novietnes
    Celiņie gājēju un velosipēdu kustībai
    Stadioni un sporta kompleksi
    Ceļu konstrukcijas (ar un bez satiksmes slodzes)
  • Sastāvdaļas
    DN 1000.625 Skataka/kontrolaka



    1  izmantot bruģakmens, grants seguma vai zaļās zonas gadījumos.

    2  izmantot asfaltbetona seguma gadījumos.

  • Tehniskā informācija

    Akas izbūve



    Minimālais izbūves dziļums: 1.25 m

    Maksimālais izbūves dziļums līdz 6.0 m, ja gruntsūdeņu līmenis ir vismaz 2.0 m no virsmas. Ja gruntsūdeņu līmenis sakrīt ar virsmu, tad maksimālais izbūves dziļums nepārsniedz 5.0 m, atbilstoši standarta LVS EN 13598-2 prasībām

    Akas pamatne

    Akas pamatnes tekne ir rūpnieciski lieta baltā krāsā, lai atvieglotu TV inspekciju (CCTV). Akas tekne rūpnieciski ir veidota ar 100% pildījumu un
    0.5% kritumu. Gar tekni plaukti ir veidoti no neslīdošas profilētas virsmas baltā krāsā ar kritumu uz teknes pusi.

    Blīvgredzeni




    Lai nodrošinātu akas hermētiskumu, grodu tipa elementi ir savstarpēji savienoti izmantojot blīvgredzenus DN 1000 mm, atbilstoši LVS EN 681-1 un LVS EN 1277 prasībam. Atbilstoši prasībām blīvgredzeni ir paredzēti darba spiedienam līdz 0.5 bar.

    Integrētas kāpnes



    Kāpnes pakāpieni akā tiek veidoti atbilstoši LVS EN 13101 vai LVS EN 14396 prasībām vai arī Latvijas valsts darba drošības normu prasībām
    (kas attiecas uz cilvēka darba drošumu). Pakāpieni neslīd un ir pret koroziju droši, un ir veidoti gaišā krāsā.

    Konusa daļa




    Akas kakla piekļuves diametrs DN 625 mm, kā arī pakāpieni, kas ir rūpnieciski izveidoti akas iekšienē atbilstoši LVS EN 476 un LVS EN 13598-2 prasībām ļauj akā iekāpt ekspluatācijas gaitā ja rodas tāda vajadzība apkalpojošam personālam.

    Pēc nepieciešamības koniskās daļas augstumu var manuāli samazināt par 25 cm,

    Akas pārsedzes



    Peldoša tipa kaļamā ķeta lūkas pārsedze (rāmis ar vāku), DN 700 mm, izbūves klase D400 (40t) atbilst LVS EN 124-2 un RAL GZ-692  prasībām.

    Stacionāra tipa kaļamā ķeta lūkas pārsedze (rāmis ar vāku), DN 600/746 mm, izbūves klase D400 (40t), atbilst LVS EN 124-2 un RAL GZ-692 standartu prasībām.

    Peldošā tipa lūkas pārsedzes adapteris DN 710/870 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.

    Polimēra materiāla paaugstinošais gredzens DN 700/875 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.

    Polimēra materiāla atbalsta gredzens DN 680/1050 [mm], slodzes izturība pārbaudīt atbilstoši LVS EN 124 prasībām.

    Dzelzsbetona augstuma regulēšanas gredzens, DN 700/920 mm, atbilst LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām.

    Dzelzsbetona atbalsta gredzens, DN 700/1060 mm, atbilst LVS EN 206, LVS EN 1917 un LVS EN 1917/AC standartu prasībām.

  • Rasējumi un izbūves risinājumi

    Lūkas pārsedžu izbūves komplekti

    Lūkas pārsedžu izbūve ar polimēra un dzelzsbetona atbalsta gredzeniem

    Lejupielādēt
    Lūkas pārsedžu izbūves komplekti

    Tipveida rasējums DN1000/625 mm PDF

    Saliekamo grodu tipa kontrolaka DN/ID 1000

    Lejupielādēt
    Tipveida rasējums DN1000/625 mm PDF

    Tipveida rasējums DN1000/625 mm DWG

    DWG faila formāts

    Lejupielādēt
    Tipveida rasējums DN1000/625 mm DWG

    Lai iegūtu citas failu versijas lūdzam sazināties ar mums.

DN 1000.625 Skataka/kontrolaka

Grodu tipa aka ar D400 klases pārsedzi

Pievienojumi DN/OD 160, 200, 250, 315, 400 mm
Lejupielādes

EVOSAN, EVOSAN RF un EVORAIN Katalogs LV

Katalogs un tehniskā informācija

Lejupielādēt

Aku pasūtījuma veidlapa

Pasūtījuma noformēšanas veidlapa

Lejupielādēt
  Produkts Kods
  Akas pārsedzes
Peldoša tipa kaļamā ķeta lūkas pārsedze (rāmis ar vāku) DN 700 mm 820215700SL7300007
Stacionāra tipa kaļamā ķeta lūkas pārsedze (rāmis ar vāku) DN 600/746 mm 820215601ST7300038
  Čaulas gredzena adapteris
Polimēra čaulas gredzena adapteris peldoša tipa pārsedzei 822250836F80000000
  Polimēra sastāvdaļas
Polimērmateriāla paaugstinošais gredzens, DN 700/875 [mm], h=15 [mm] 822072834340000000
Polimērmateriāla paaugstinošais gredzens, DN 700/875 [mm], h=30 [mm] 822072834370000000
Polimērmateriāla paaugstinošais gredzens, DN 700/875 [mm], h=50 [mm] 822072834N30000000
Polimērmateriāla paaugstinošais gredzens, DN 700/875 [mm], h=100 [mm] 822072834320000000
Polimērmateriāla atbalsta gredzens, DN 680/1050 [mm], h=190 [mm] 822091832F70000000
  Dzelzsbetona sastāvdaļas (alternatīvs risinājums)
Dzelzsbetona atbalsta gredzens, DN 665/1060 mm, h=160 mm 821072666850000000
Dzelzsbetona augstuma regulēšanas gredzens, DN 665/1000 mm, h=60 mm 821073T09840000000
  Koniskā daļa
Ekscentrisks konuss ar integrētām stacionārām kāpnēm, h=750 mm 817091106440000234
  Akas šahta
Groda tipa šahta ar integrētām stacionārām kāpnēm, h=250 mm 817024000360000234
Groda tipa šahta ar integrētām stacionārām kāpnēm, h=500 mm 817024000400000234
Groda tipa šahta ar integrētām stacionārām kāpnēm, h=750 mm 817024000440000234
Groda tipa šahta ar integrētām stacionārām kāpnēm, h=1000 mm 817024000460000234
  Blīvgredzeni
Blīvgredzens grodu akai, DN 1000 mm 817026T01000000034
  Akas pamatnes
PP pamatne, tips 1B, 0°, 180°, DN 160 mm 81704616040190W234
PP pamatne, tips 1B, 0°, 180°, DN 200 mm 81704620040190W234
PP pamatne, tips 1B, 0°, 180°, DN 250 mm 81704625040190W234
PP pamatne, tips 1B, 0°, 180°, DN 315 mm 81704631540190W234
PP pamatne, tips 1B, 0°, 180°, DN 400 mm 81704640040190W234
PP pamatne, tips 3BL, 90°, 180°, 270°, DN 160 mm pēc pieprasījuma
PP pamatne, tips 3BL, 90°, 180°, 270°, DN 200 mm 81705020040100W234
PP pamatne, tips 3BL, 90°, 180°, 270°, DN 250 mm 81705025040100W234
PP pamatne, tips 3BL, 90°, 180°, 270°, DN 315 mm 81705031540100W234
PP pamatne, tips 3B, 120°, 180°, 240°, DN 160 mm pēc pieprasījuma
PP pamatne, tips 3B, 120°, 180°, 240°, DN 200 mm 81705020040150W234
PP pamatne, tips 3B, 120°, 180°, 240°, DN 250 mm 81705025040150W234
PP pamatne, tips 3B, 120°, 180°, 240°, DN 315 mm 81705031540150W234
pēc pieprasījuma
  Aksesuāri


Atvērt

Pāreja / akas pieslēgums DN 110 [mm] 8090201100000G0200
Pāreja / akas pieslēgums DN 160 [mm] 8090201600000G0200
Pāreja / akas pieslēgums DN 200 [mm] 8090202000000G0200

Atvērt

Pieslēguma blīvgumija, DN 110 [mm] 8092071103G0000046
Pieslēguma blīvgumija, DN 160 [mm] 8092071606G0000046
Pieslēguma blīvgumija, DN 200 [mm] 8092072006G0000046
  Hole saw pēc pieprasījuma

Produktu attēliem ir informatīvs raksturs.
To lielums un krāsa var atšķirtiem no attēlotajiem.
