ULTRASTRESS PROTECT
PE100-RC tipa notekūdeņu caurules ar ārējo PP aizsargslāni
LVS EN 12201-2, PAS 1075 3. Tips, DN/OD 32-630 mm
ULTRASTRESS PROTECT spiedvadu caurules notekūdeņu transportēšanai apgādei no PE100-RC materiāla ar polipropilēna (PP) ārējo aizsargslāni (10% sieniņas biezuma).
PE100-RC materiāla caurules ir izturīgas pret plaisu izplatīšanos ilgtermiņā, skrāpējumiem un punktveida slodzēm. Punktveida slodzes rodas īpaši cauruļvadu montāžas laikā, izmantojot tranšeju metodi un beztranšejas iebūves metodi (piemēram, berzes rezultātā gar gruntī esošajiem akmeņiem).
Ārējais PP aizsargslānis nodrošina caurulei papildu aizsardzību īpaši sarežģītās iebūves situācijās, piemēram, izbūvejot cauruļvadus ar caurules sagraušanas paņēmienu.
-
Priekšrocības
-
Minimālais kalpošanas laiks 100 gadi
-
Aizsargslānis nodrošina maksimālu izturību pret mehāniskiem bojājumiem
-
Atbilst PAS 1075 3. tipa prasībām
-
Augsta izturība pret punktveida slodzēm
-
Paredzēts alternatīvām izbūves metodēm - horizontālai urbšanai, ievilkšanai esošajā caurulē un sagraušanai
-
-
Izbūves metodes
Tradicionālai (klasiskai) izbūvei:
- Atklātās tranšejās bez pabēruma un apbēruma atbilstoši LVS EN 1610, LVS EN 1046, LVS EN 12007-2, LVS EN 12327, LVS 421, LVS 418 (neattiecas uz pieberamo grunti ap cauruli)
Ar alternatīvām izbūves metodēm:
- Iestrāde gruntī ar arklu vai frēzi atbilstoši LVS EN 1610, LVS ENV 1046, LVS EN 12007-2, LVS EN 12327, LVS 421, LVS 418 (neattiecas uz pieberamo grunti ap cauruli)
- Vadāmā horizontālā urbšana atbilstoši LVS EN 12889, LVS EN 14457
Vadāmā horizontālā urbšana tiek pielietota būvējot jaunus vai rekonstruējot vecos cauruļvadus. Rekonstrukcijas laikā vecais cauruļvads var pilnvērtīgi funkcionēt. Pārtraukumi darbā var būt tikai īslaicīgi, saistībā ar jaunu savienojumu veikšanu. Šī metode ir piemērota izmantošanai vietās, kur ir vēlams izvairīties no zemes darbiem, piemēram: ūdens šķēršļi, ceļi un dzelzceļi, laukumi, celtnes u.tml.- Ievilkšana vecajā caurulē atbilstoši LVS EN 12889, LVS EN 14457
Ievilkšanu vecajā caurulē izmanto veco cauruļvadu rekonstrukcijā. Vecajā caurulē tiek ievilkta ULTRASTRESS caurule ar nedaudz mazāku diametru. Šo metodi izmanto daudzos rekonstrukcijas gadījumos. Darbu veikšanas laikā tiek atrakts tikai rekonstruējamā cauruļvada nogriežņa sākums un sazarojumu vietas.- Ievilkšana vecās caurules vietā ar vecās caurules sagraušanu LVS EN 12889, LVS EN 14457
Caurules sagraušanas metode tiek izmantota tajos gadījumos, ja vecais cauruļvads ir stipri deformēts, vai vecās caurules diametrs neatbilst jaunām prasībām.
Kā vadula tiek izmantota saārdoša hidrauliska galviņa, kas izveido ceļu jaunai caurulei. Šīs metodes īpatnība ir tāda, ka ievelkamā
caurule var būt tāda paša vai lielāka diametra nekā esošā. Šīs metodes priekšrocības:- Var rekonstruēt caurules no viegli uzlaužama materiāla, tāda kā: māls, betons, čuguns, polimērs, tērauds u.c
- Jaunās caurules caurplūdes rādītāji ir lielāki vai vienādi ar rekonstruējamās caurules caurplūdes spēju (iespējama cauruļu
ievilkšana ar lielāku diametru) - Kompakts aprīkojums ļauj strādāt apgrūtinātos apstākļos
Cauruļu metināšana:
Cauruļu un veidgabalu kontaktmetināšanas (sadurmetināšanas) darbus veikt atbilstoši LVS ISO 12176-1 standarta prasībām, bet elektrometināšanu veikt atbilstoši LVS ISO 12176-2 standarta prasībām.
-

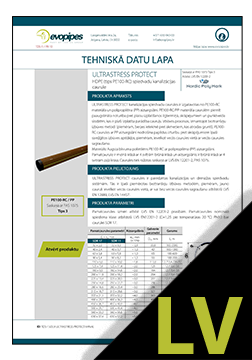

Tehniskā informācija
- Atbilstoši PAS 1075 sertificēta 3. tipa caurule
- Cauruļu izmēri atbilst standarta LVS EN 12201 definētajām prasībām
- Pamatcaurule ir no augsta blīvuma polietilēna (HDPE), tipa PE100-RC materiāla
- Noņemams aizsargslānis no polipropilēna PP materiāla, tā biezums ~10% no pamatcaurules sieniņas biezuma
- Atbilstoši ISO/TR 10358 un ISO/TR 7620 caurulēm un veidgabaliem ir ķīmiskā izturība starp pH 2 (skābe) un pH 12 (sārmaina).
Caurules raksturlielumi:
dn en [mm] em (±10%) [mm] Dm [mm] SDR17^ 32 2.0 ~0.9 33.8 40 2.4 ~1.0 42 63 3.8 ~1.0 65 90 5.4 ~1.5 93 110 6.6 ~1.8 113.6 125 7.4 ~2.0 129 160 9.5 ~2.0 164 180 16.4 ~2.0 184 200 11.9 ~2.0 204 225 13.4 ~3.0 231 250 14.8 ~3.0 256 280 16.6 ~3.0 286 315 18.7 ~3.0 321 355 21.1 ~4.0 363 400 23.7 ~4.0 408 450 26.7 ~4.0 458 500 29.7 ~4.0 508 560 33.2 ~5.0 570 630 37.4 ~5.0 640 dn en [mm] em (±10%) [mm] Dm [mm] SDR11^ 32 3.0 ~0.9 33.8 40 3.7 ~1.0 42 63 5.8 ~1.0 65 90 8.2 ~1.5 93 110 10.0 ~1.8 113.6 125 11.4 ~2.0 129 160 14.6 ~2.0 164 180 16.4 ~2.0 184 200 18.2 ~2.0 204 225 20.5 ~3.0 231 250 22.7 ~3.0 256 280 25.4 ~3.0 286 315 28.6 ~3.0 321 355 32.2 ~4.0 363 400 36.3 ~4.0 408 450 40.9 ~4.0 458 500 45.4 ~4.0 508 560 50.8 ~5.0 570 630 57.2 ~5.0 640 EVOPIPES CAURUĻU KLASIFIKĀCIJA PĒC PAS* 1075
* PAS = Publiski pieejamā specifikācija kalpo kā papildinājums esošajai normatīvu un direktīvu sistēmai un attiecas uz polietilēna caurulēm, kas paredzētas instalācijai ar alternatīvām izbūves metodēm.
1. Tips – monolītsienu caurules no augsta blīvuma polietilēna PE100 – RC tipa materiāla
2. Tips – divu slāņu caurules no augsta blīvuma polietilēna PE100 – RC tipa materiāla, 10% VISIO slānis, 90% pamatcaurule
3. Tips – monolītsienu caurules no augsta blīvuma polietilēna PE100 – RC tipa materiāla ar polipropilēna (PP) ārējo aizsargslāni, kuru identificē zaļa līnija
-

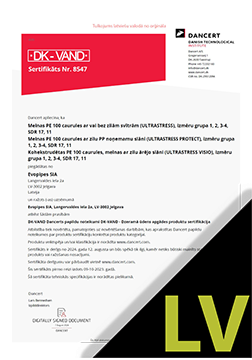

PAS 1075 Sertifikāti
ULTRASTRESS PROTECT (AW) DN 32-63 Sertifikāts LV (DIN-CERTCO)
PAS 1075 3. Tips (AW) Notekūdeņu tīkliem EN 12201-2 Ar brūnu aizsargslāni un melnu pamatcauruli
Lejupielādēt
ULTRASTRESS PROTECT (AW) DN 75-225 Sertifikāts LV (DIN-CERTCO)
PAS 1075 3. Tips (AW) Notekūdeņu tīkliem EN 12201-2 Ar brūnu aizsargslāni un melnu pamatcauruli
Lejupielādēt
ULTRASTRESS PROTECT (AW) DN 250-630 Sertifikāts LV (DIN-CERTCO)
PAS 1075 3. Tips (AW) Notekūdeņu tīkliem EN 12201-2 Ar brūnu aizsargslāni un melnu pamatcauruli
Lejupielādēt
